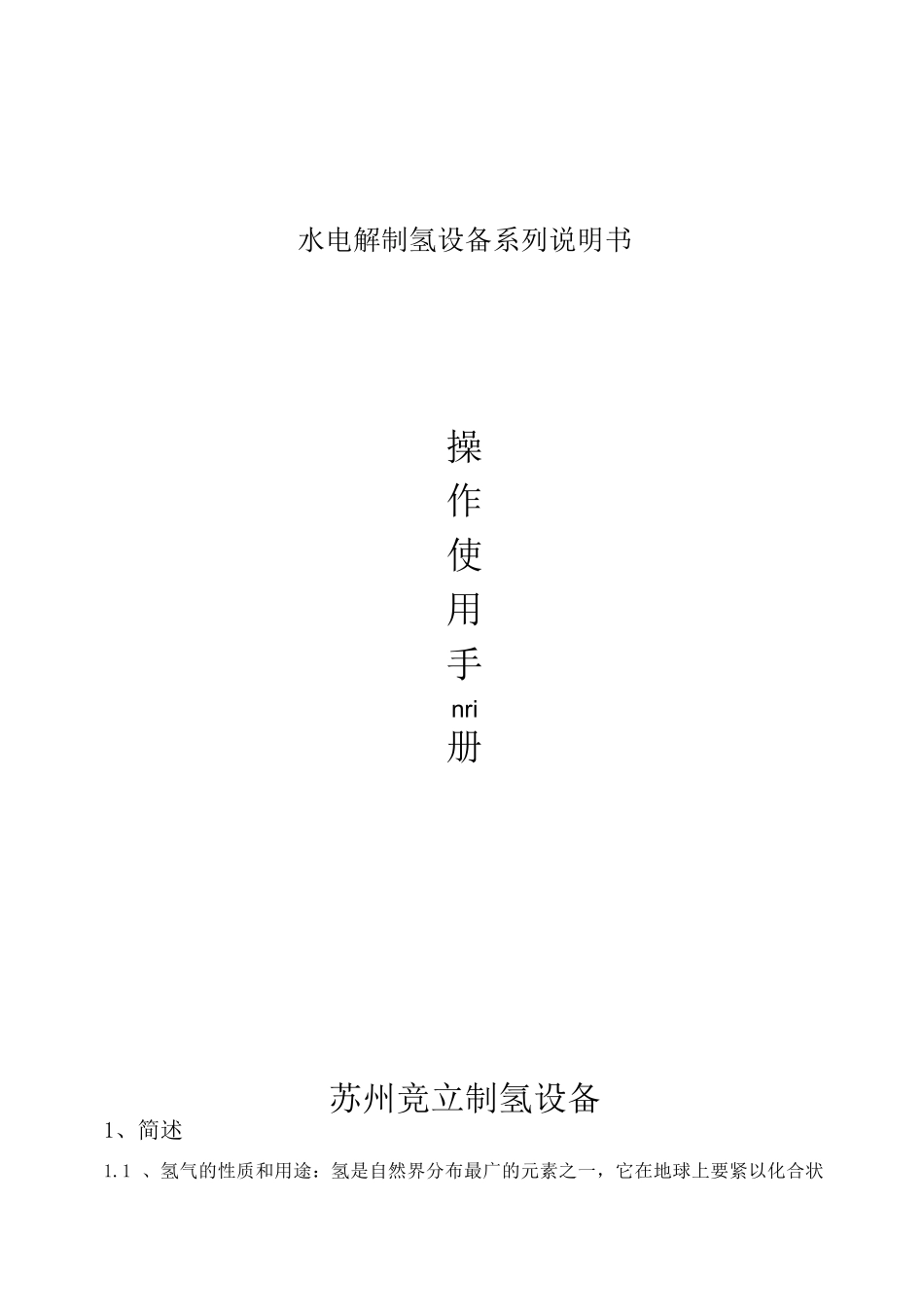

水电解制氢设备系列说明书操作使用手nri册苏州竞立制氢设备1、简述1.1、氢气的性质和用途：氢是自然界分布最广的元素之一，它在地球上要紧以化合状态存在于化合物中。在大气层中的含量却专门低，仅有约lppm（体积比）。氢是最轻的气体,它的粘度最小，导热系数专门高，化学活性、渗透性和扩散性强（扩散系数为0.63cm2/s,约为甲烷的三倍）,它是一种强的还原剂，可同许多物质进行不同程度的化学反应，生成各种类型的氢化物。氢的着火、燃烧、爆炸性能是它的特性。氢含量范畴在4-75%（空气环境）、4.65-93.9%（氧气环境）时形成可爆燃气体，遇到明火或温度在585°C以上时可引起燃爆。压力水电解制出的氢气具有压力高（1.6或3.2MPa）便于输送，纯度高（99.8%以上）可直截了当用于一样场合，还能够通过纯化（纯度提高到99.999%）和干燥（露点提高到-40〜-90C）的后续加工，能够作为燃料、载气、还原或爱护气、冷却介质，广泛应用于国民经济的各行各业。1.2、水电解制氢原理：利用电能使某电解质溶液分解为其他物质的单元装置称为电解池。任何物质在电解过程中，在数量上的变化服从法拉第定律。法拉第定律指出：电解时，在电极上析出物质的数量，与通过溶液的电流强度和通电时刻成正比；用相同的电量通过不同的电解质溶液时，各种溶液在两极上析出物质量与它的电化当量成正比，而析出1克当量的任何物质都需要1法拉第单位96500库仑（26.8安培小时）的电量。水电解制氢符合法拉第电解定律，即在标准状态下，阴极析出1克分子的氢气，所需电量为53.6A/h。通过换算，生产1m3氢气（副产品0.5m3氧气）所需电量约2393Ah，原料水消耗0.9kg。将水电解为氢气和氧气的过程，其电极反应为:阴极：2HO+2e-Ht+2OH-22阳极：2OH--2e-HO+1/2Ot22总反应：2HO-2Ht+Ot222由浸没在电解液中的一对电极，中间隔以防止气体渗透的隔膜而构成水电解池，通以一定电压（达到水的分解电压1.23V和热平稳电压1.47V以上）的直流电，水就发生电解。依照用户产量需求，使用多组水电解池组合，减小体积和增加产量，就形成水电解槽的压滤型组合结构。本公司生产的压力型水电解槽采纳左右槽并联型结构，中间极板接直流电源正极，两端极板接直流电源负极，并采纳双极性极板和隔膜垫片组成多个电解池，并在槽内下部形成共用的进液口和排污口，上部形成各自的氢碱和氧碱的气液体通道。由电解槽纵向看，A、B系列的氧气出口设计在中心线靠直流铜排一侧（氧铜侧），C、D、E、F系列的氢气出口设计在中心线靠直流铜排一侧（氢铜侧）。我公司生产的压力型水电解槽，目前标准产品操作压力为1.6MPa和3.2MPa两种。具有结构紧凑，运行安全，使用寿命长的特点，电解液采纳强制循环，电解消耗的原料水由柱塞泵自动补充，相关参数实现自动监测和操纵。。正常生产时采纳30%K0H水溶液作为电解液，槽温操纵在85-90C左右，兼顾隔膜垫片的使用寿命和降低能耗的要求。水电解制氢的电解需要低电压、大电流的可调直流电源。工业上采纳带平稳电抗器的氧气+电解液（出氢气+电解液（阴极产出）阳阴[r六相双反星带平衡电抗器整流变压器排双反星可控整流电路。这种电路有两个特点：第一，整流变压器有两组次极绕组，且都接成星形，为了排除变压器的直流磁化问题，两绕组的接线极性相反。第二，为了解决变压器的两组次极绕组的电流平稳问题，两组次极绕组中点通过平稳电抗器连在一起。2、要紧技术性能指标和消耗（见附表）日-三T—电解液+水电解槽整流3、工作条件3.1.电解液:3O%KOH水溶液3.2.原料水:3.2.1用量见附表3.2.2水质要求:3.2.2.1电阻率±1.0X105欧姆•厘米3.2.2.2铁离子含量＜1mg/L3.2.2.3氯离子含量＜2mg/L3.2.2.4干残渣含量＜7mg/L3.2.2.5悬浮物含量＜1mg/L3.3.冷却水3.3.1温度W30°C3.3.2用量见附表3.3.3压力：0.4〜0.6MPa3.3.4水质:自来水3.4.电源3.4.1操纵柜电源：三相四线制AC380V,50HZ，功率见附表3.4.2可控硅整流柜操纵电源：三相四线制AC380V,50HZ3.5.操纵气源3.5.1压力：0.5〜0.7MPa3.5.2流量：6m3/h3.5.3露点低于环境温度10C以下3.5.4无油、无尘，含油量W5mg/m34、工艺流程及子系统系统简述：电解液的在强制循环、电解槽通以直流电的条件下，...
