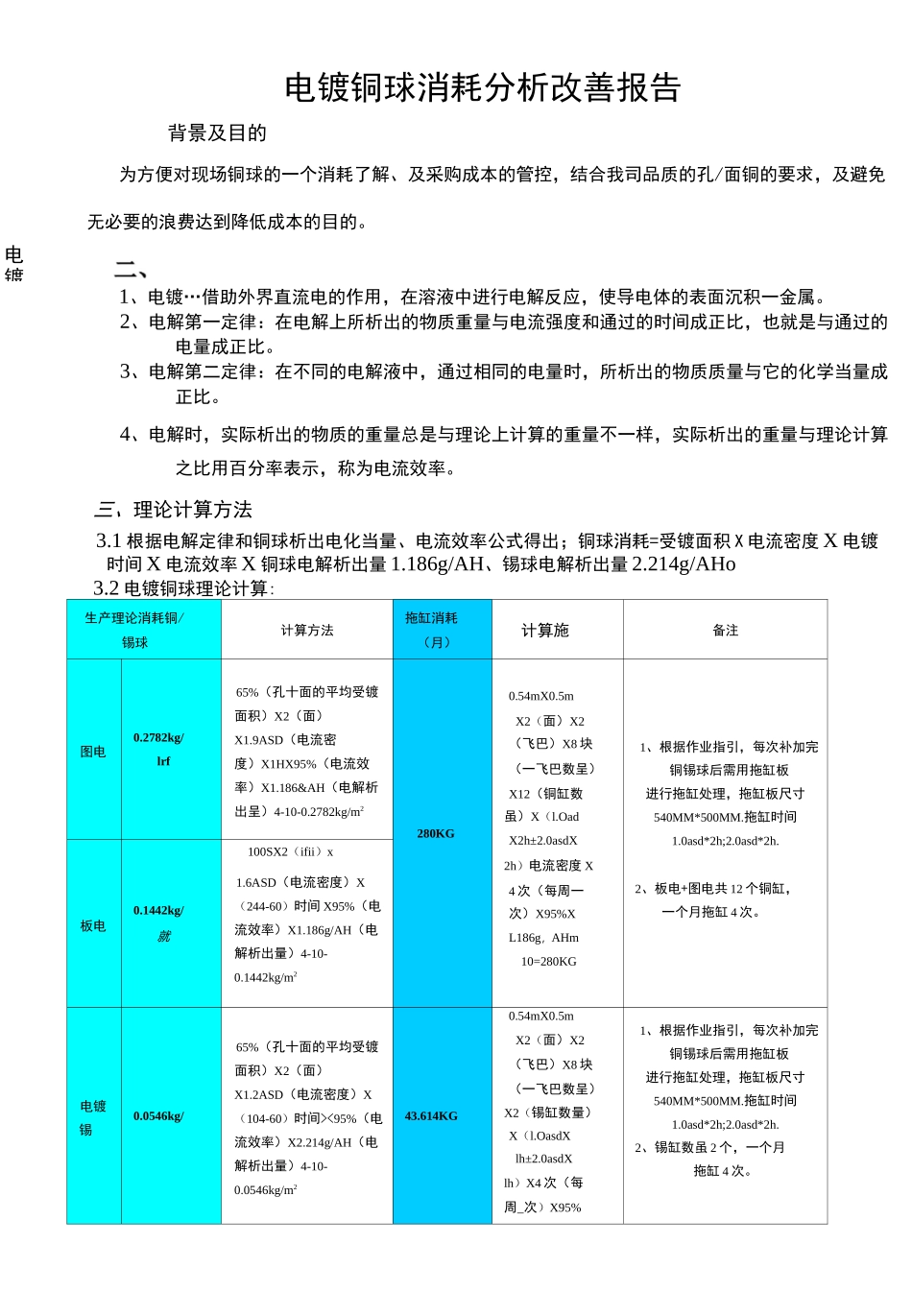

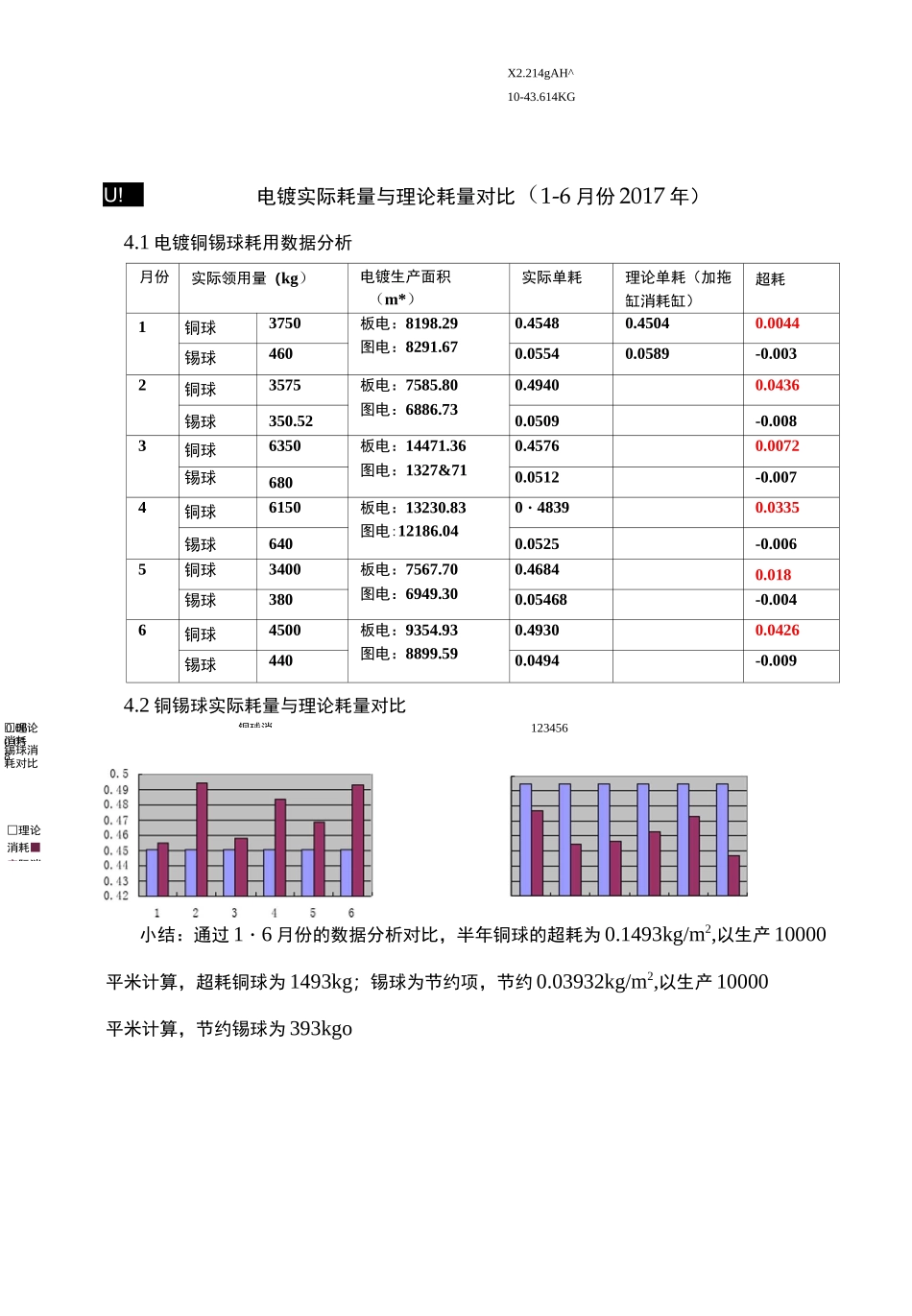

电镀电镀铜球消耗分析改善报告背景及目的为方便对现场铜球的一个消耗了解、及采购成本的管控，结合我司品质的孔/面铜的要求，及避免无必要的浪费达到降低成本的目的。1、电镀…借助外界直流电的作用，在溶液中进行电解反应，使导电体的表面沉积一金属。2、电解第一定律：在电解上所析出的物质重量与电流强度和通过的时间成正比，也就是与通过的电量成正比。3、电解第二定律：在不同的电解液中，通过相同的电量时，所析出的物质质量与它的化学当量成正比。4、电解时，实际析出的物质的重量总是与理论上计算的重量不一样，实际析出的重量与理论计算之比用百分率表示，称为电流效率。三、理论计算方法3.1根据电解定律和铜球析出电化当量、电流效率公式得出；铜球消耗=受镀面积X电流密度X电镀时间X电流效率X铜球电解析出量1.186g/AH、锡球电解析出量2.214g/AHo3.2电镀铜球理论计算:生产理论消耗铜/锡球计算方法拖缸消耗（月）计算施备注图电0.2782kg/lrf65%（孔十面的平均受镀面积）X2（面）X1.9ASD（电流密度）X1HX95%（电流效率）X1.186&AH（电解析出呈）4-10-0.2782kg/m2280KG0.54mX0.5mX2（面）X2（飞巴）X8块（一飞巴数呈）X12（铜缸数虽）X（l.OadX2h±2.0asdX2h）电流密度X4次（每周一次）X95%XL186g，AHm10=280KG1、根据作业指引，每次补加完铜锡球后需用拖缸板进行拖缸处理，拖缸板尺寸540MM*500MM.拖缸时间1.0asd*2h;2.0asd*2h.2、板电+图电共12个铜缸，一个月拖缸4次。板电0.1442kg/就100SX2（ifii）x1.6ASD（电流密度）X（244-60）时间X95%（电流效率）X1.186g/AH（电解析出量）4-10-0.1442kg/m2电镀锡0.0546kg/65%（孔十面的平均受镀面积）X2（面）X1.2ASD（电流密度）X（104-60）时间><95%（电流效率）X2.214g/AH（电解析出量）4-10-0.0546kg/m243.614KG0.54mX0.5mX2（面）X2（飞巴）X8块（一飞巴数呈）X2（锡缸数量）X（l.OasdXlh±2.0asdXlh）X4次（每周_次）X95%1、根据作业指引，每次补加完铜锡球后需用拖缸板进行拖缸处理，拖缸板尺寸540MM*500MM.拖缸时间1.0asd*2h;2.0asd*2h.2、锡缸数虽2个，一个月拖缸4次。U!X2.214gAH^10-43.614KG电镀实际耗量与理论耗量对比（1-6月份2017年）4.1电镀铜锡球耗用数据分析月份实际领用量（kg）电镀生产面积（m*）实际单耗理论单耗（加拖缸消耗缸）超耗1铜球3750板电：8198.29图电：8291.670.45480.45040.0044锡球4600.05540.0589-0.0032铜球3575板电：7585.80图电：6886.730.49400.0436锡球350.520.0509-0.0083铜球6350板电：14471.36图电：1327&710.45760.0072锡球6800.0512-0.0074铜球6150板电：13230.83图电:12186.040・48390.0335锡球6400.0525-0.0065铜球3400板电：7567.70图电：6949.300.46840.018锡球3800.05468-0.0046铜球4500板电：9354.93图电：8899.590.49300.0426锡球4400.0494-0.0094.2铜锡球实际耗量与理论耗量对比小结：通过1・6月份的数据分析对比，半年铜球的超耗为0.1493kg/m2,以生产10000平米计算，超耗铜球为1493kg；锡球为节约项，节约0.03932kg/m2,以生产10000平米计算，节约锡球为393kgo铜球消□理论消耗0.060.058□理论消耗■实际消123456锡球消耗对比铜小结：从以上鱼骨图分析,铜球超耗原因改善计划五、影响铜球超耗原因鱼骨图分析可以看出影响因素来自多方面，主要有资料设置电流密度过大、高低电位铜厚极差大、产线料号杂、量小导致假镀边条增多、电镀均匀性差、产品结构复杂负片流程板多。6.1改善计划一6.11为统一两个班电流密度，特张贴一份标准参数供操作员参考(板电)。板电参数设置标准H/Hoz=17um（微米）l/loz=35um（微米）2/2oz=70um（微米）3/3oz二105um（微米）铜厚要求电流密度电镀时间备注孔铜要求(5-8um)1.5ASD24min周期时间6min孔铜要求(5-8um)线宽、线距＜0.11mm1.0ASD32min周期时间8min孔铜要求(10-15um)1.6ASD36min周期时间9min孔铜要求(15-18um)1.6ASD30min板电两次(第二次板电需掉头夹板电铜)周期时间7.5min212系列负片1.5ASD36min板电两次(第二次板电需掉头夹板电铜)周期时间9min负片板孔铜人于20um以上1.7ASD40min板电两次(第二次板电需掉头夹板电铜)周期时间10min228085/228003...
