大气污染控制》课程设计VIP免费

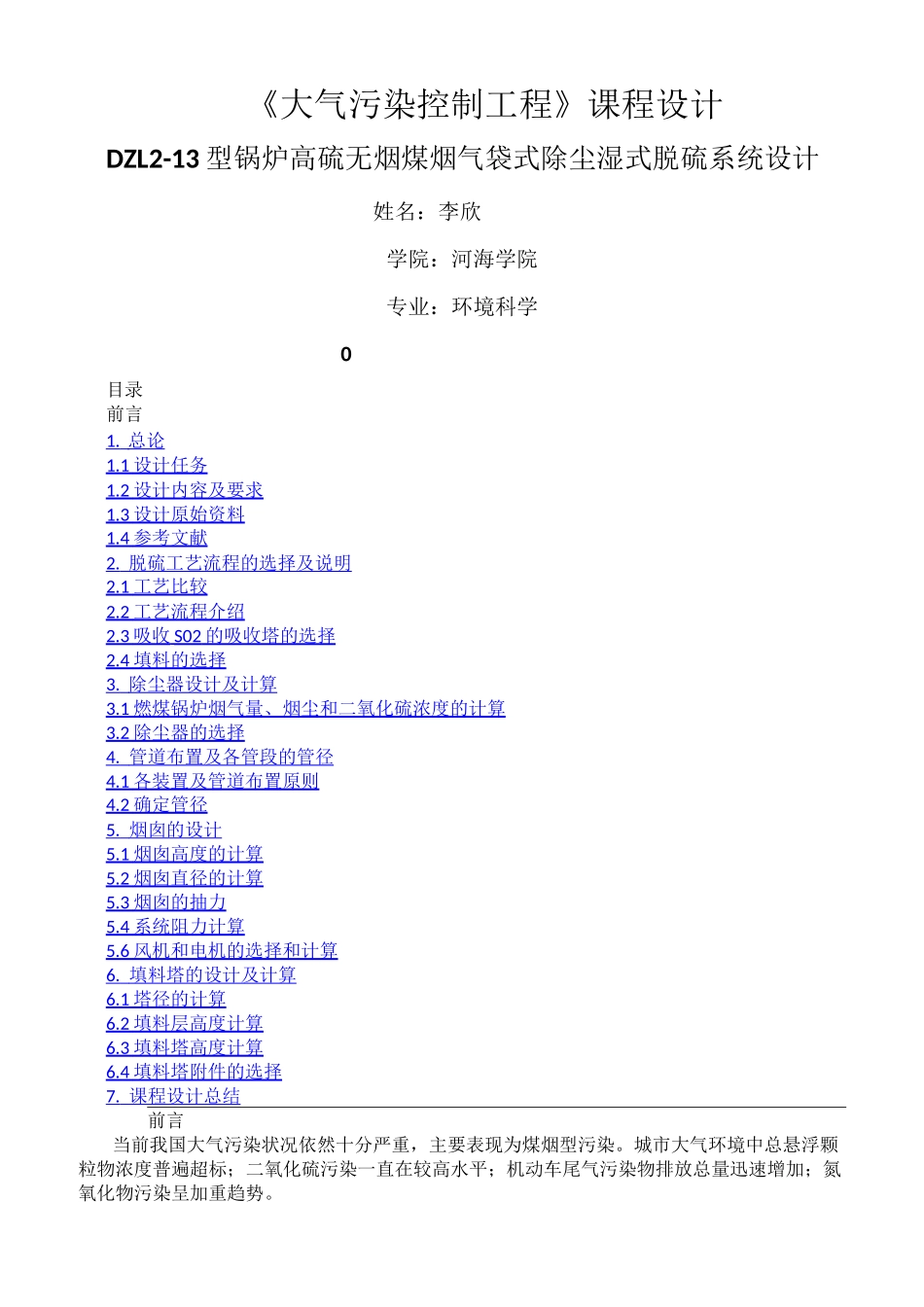

《大气污染控制工程》课程设计DZL2-13型锅炉高硫无烟煤烟气袋式除尘湿式脱硫系统设计姓名：李欣学院：河海学院专业：环境科学0目录前言1.总论1.1设计任务1.2设计内容及要求1.3设计原始资料1.4参考文献2.脱硫工艺流程的选择及说明2.1工艺比较2.2工艺流程介绍2.3吸收S02的吸收塔的选择2.4填料的选择3.除尘器设计及计算3.1燃煤锅炉烟气量、烟尘和二氧化硫浓度的计算3.2除尘器的选择4.管道布置及各管段的管径4.1各装置及管道布置原则4.2确定管径5.烟囱的设计5.1烟囱高度的计算5.2烟囱直径的计算5.3烟囱的抽力5.4系统阻力计算5.6风机和电机的选择和计算6.填料塔的设计及计算6.1塔径的计算6.2填料层高度计算6.3填料塔高度计算6.4填料塔附件的选择7.课程设计总结前言当前我国大气污染状况依然十分严重，主要表现为煤烟型污染。城市大气环境中总悬浮颗粒物浓度普遍超标；二氧化硫污染一直在较高水平；机动车尾气污染物排放总量迅速增加；氮氧化物污染呈加重趋势。空气是地球表面一切有生命的物质赖以生存的基本条件。如果没有空气，人类的生存及其社会活动就无法维持下去，植物的光合作用不能进行，其它生物也不复存在。所以，当大气遭受污染之后，其成分、性质都发生了改变，这势必会对人体健康、动植物生长生活以及生态平衡乃至各种器官的存放产生有害的影响。近年来，随着城市工业的发展，大气污染日益严重，空气质量进一步恶化，不仅危害到人们的正常生活，而且威胁着人们的身心健康。我国11个城市中，空气中的烟尘和细颗粒物每年使40万人感染上慢性支气管炎。在一定程度上，城市生活正在背离人们所追求的健康目标。呼吸道疾病、温室效应、臭氧层破坏、酸雨、PM2.5等等，在这些名词已经频繁的出现在我们的日常生活中，大气污染的控制已经刻不容缓。就我国的经济和技术发展水平及能源的结构来看，以煤炭为主要能源的状况在长时间内不会有根本性的改变。我国的大气污染仍将以煤烟型为主。因此，控制燃煤烟气污染使我国大气质量、减少酸雨额二氧化硫的关键问题。1.总论1.1设计任务设计DZL2-13型锅炉高硫无烟煤烟气袋式除尘湿式脱硫系统,要求对主要烟气处理构筑物的工艺尺寸进行设计计算，完成设计计算说明书和设计图纸。1.2设计内容及要求4张A4图，并包括系统流程图一张。1.3设计原始资料(1)锅炉型号：DZL2-13即，单锅筒纵置式链条炉，蒸发量2t/h，出口蒸汽压力13MPa(2)设计煤流量：350kg/h(台)(3)设计煤成分：CY=65%HY=4%OY=2%NY=1%SY=3%AY=15%WY=10%；VY=8%，属于高硫无烟煤(4)排烟温度：160°C(5)空气过剩系数a=1.3(6)排烟中飞灰占煤中不可燃成分比例：16%(7)烟气在锅炉出口前阻力550Pa(8)连接锅炉、净化设备及烟囱等净化系统的管道假设长度50m，90°弯头10个。污染物排放按照锅炉大气污染物排放标准中二类区新建排污项目执行。《锅炉大气污染排放标准》(GB13271—2001)中二类区执行标准：烟气浓度排放标准(标准状况下)：200mg/m3；二氧化硫排放标准(标准状况下)：900mg/m3。1.4参考文献(1)贾绍义、柴诚敬，《化工原理课程设计》；(2)熊振湖、费学宁、池勇志等，《大气污染防治技术及工程应用》；(3)马广大，《大气污染控制工程》；(4)胡洪营，《环境工程原理》，高等教育出版社；(5)李功祥等，《常用化工单元及设备设计》，华南理工大学出版社；(6)余国琮，《化工机械工程手册》，化学工业出版社，2003；(7)路秀林等，《化工设备设计全书—塔设备》，化学工业出版社，2004；(8)《化学工程手册－第三卷》，化学工业出版社；(9)《化工工艺设计手册》，化学工业出版社；(10)董大勤等，《压力容器与化工设备衫手册》，化学工业出版社；(11)王志魁，《化工原理》，化学工业出版社；2.脱硫工艺流程的选择及说明2.1工艺比较湿法脱硫是采用液体吸收剂洗涤SO2烟气以除去SO2的技术，本设计为高浓度SO2烟气的湿法脱硫。近年来尽管半干法和干法脱硫技术及其应用有了较大的发展空间,但是湿法脱硫仍是目前世界上应用最广的脱硫技术,其优点是技术成熟,脱硫效率高,操作简便,吸收剂价廉易得适用煤种范围广,所用设备较简单等优点。常用方法有石灰/石灰石吸收法、钠碱吸收法、氨吸收法。其工艺比较见表1：...
