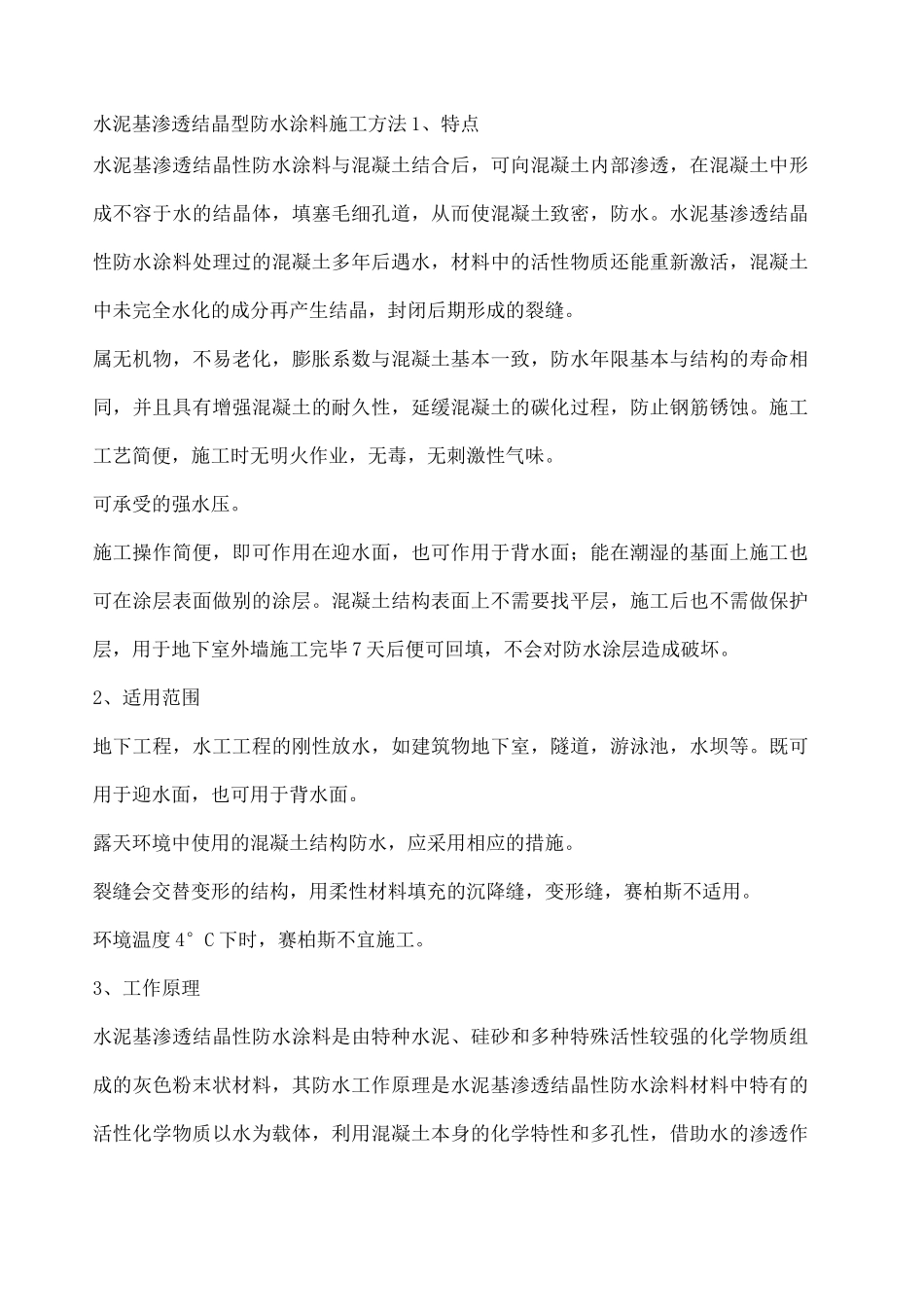

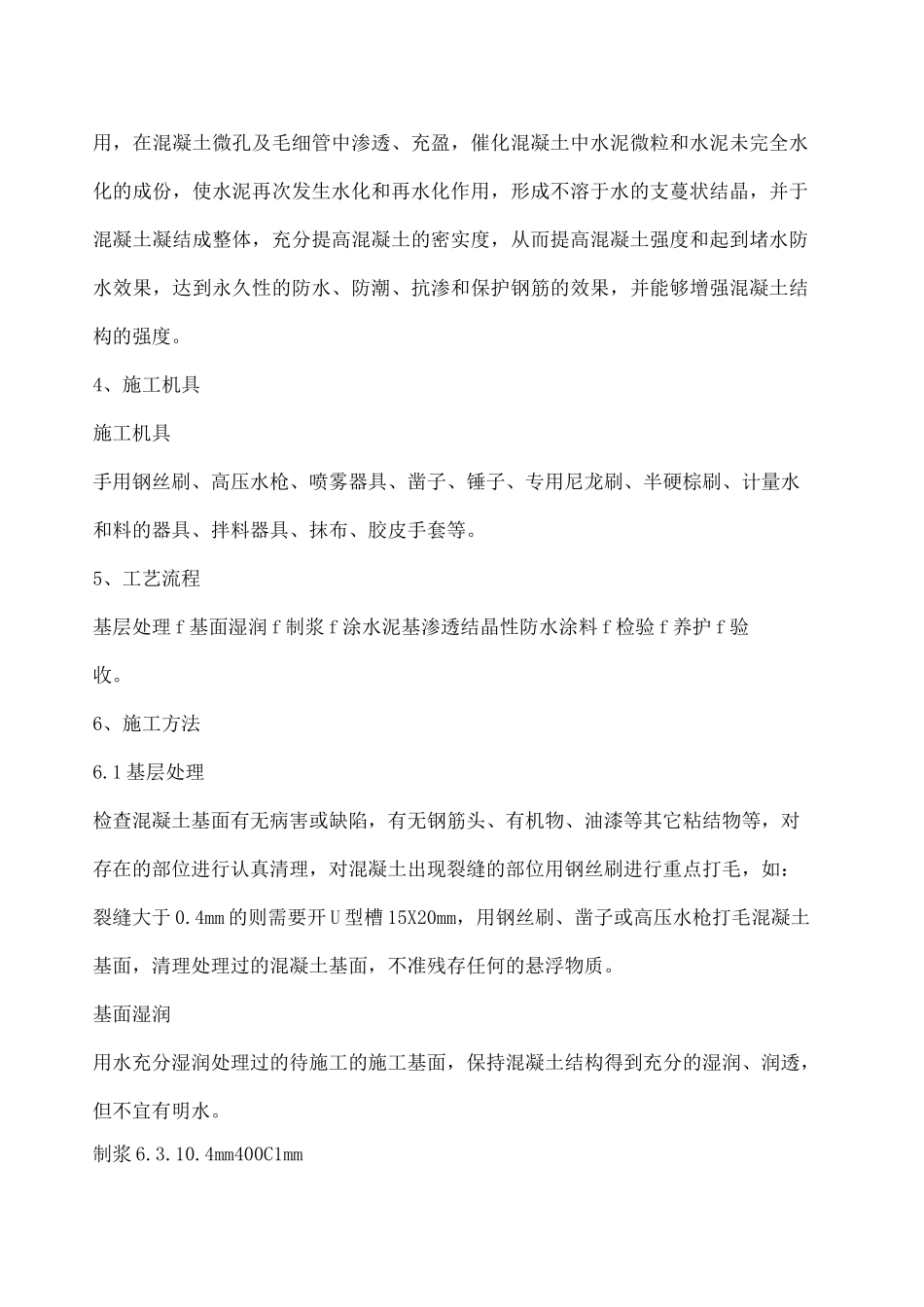

水泥基渗透结晶型防水涂料施工方法1、特点水泥基渗透结晶性防水涂料与混凝土结合后，可向混凝土内部渗透，在混凝土中形成不容于水的结晶体，填塞毛细孔道，从而使混凝土致密，防水。水泥基渗透结晶性防水涂料处理过的混凝土多年后遇水，材料中的活性物质还能重新激活，混凝土中未完全水化的成分再产生结晶，封闭后期形成的裂缝。属无机物，不易老化，膨胀系数与混凝土基本一致，防水年限基本与结构的寿命相同，并且具有增强混凝土的耐久性，延缓混凝土的碳化过程，防止钢筋锈蚀。施工工艺简便，施工时无明火作业，无毒，无刺激性气味。可承受的强水压。施工操作简便，即可作用在迎水面，也可作用于背水面；能在潮湿的基面上施工也可在涂层表面做别的涂层。混凝土结构表面上不需要找平层，施工后也不需做保护层，用于地下室外墙施工完毕7天后便可回填，不会对防水涂层造成破坏。2、适用范围地下工程，水工工程的刚性放水，如建筑物地下室，隧道，游泳池，水坝等。既可用于迎水面，也可用于背水面。露天环境中使用的混凝土结构防水，应采用相应的措施。裂缝会交替变形的结构，用柔性材料填充的沉降缝，变形缝，赛柏斯不适用。环境温度4°C下时，赛柏斯不宜施工。3、工作原理水泥基渗透结晶性防水涂料是由特种水泥、硅砂和多种特殊活性较强的化学物质组成的灰色粉末状材料，其防水工作原理是水泥基渗透结晶性防水涂料材料中特有的活性化学物质以水为载体，利用混凝土本身的化学特性和多孔性，借助水的渗透作用，在混凝土微孔及毛细管中渗透、充盈，催化混凝土中水泥微粒和水泥未完全水化的成份，使水泥再次发生水化和再水化作用，形成不溶于水的支蔓状结晶，并于混凝土凝结成整体，充分提高混凝土的密实度，从而提高混凝土强度和起到堵水防水效果，达到永久性的防水、防潮、抗渗和保护钢筋的效果，并能够增强混凝土结构的强度。4、施工机具施工机具手用钢丝刷、高压水枪、喷雾器具、凿子、锤子、专用尼龙刷、半硬棕刷、计量水和料的器具、拌料器具、抹布、胶皮手套等。5、工艺流程基层处理f基面湿润f制浆f涂水泥基渗透结晶性防水涂料f检验f养护f验收。6、施工方法6.1基层处理检查混凝土基面有无病害或缺陷，有无钢筋头、有机物、油漆等其它粘结物等，对存在的部位进行认真清理，对混凝土出现裂缝的部位用钢丝刷进行重点打毛，如：裂缝大于0.4mm的则需要开U型槽15X20mm，用钢丝刷、凿子或高压水枪打毛混凝土基面，清理处理过的混凝土基面，不准残存任何的悬浮物质。基面湿润用水充分湿润处理过的待施工的施工基面，保持混凝土结构得到充分的湿润、润透，但不宜有明水。制浆6.3.10.4mm400C1mm7、质量标准配合比及土层施工操作应符合工艺规定要求。水泥基渗透结晶型防水涂料涂层厚薄均匀，不允许露涂和漏底，不符合要求的应修正重刷。水泥基渗透结晶型防水涂料浆料的调制用量应符合规定要求（-2kgm²），并在规定的时间内用完。涉及另有要求时按设计说明施工。水泥基渗透结晶型防水涂料涂层在施工养护期间不得损坏，否则需进行修补。.进场材料应有合格证和检验报告，经现场复验合格后方能使用。.（水泥基渗透结晶型防水涂料）产品必须密封存放在干燥场所，且不能受冻（存于70C以上的环境），通常情况下存放期为1年，不得使用过期变质的产品。8、劳动力组织小面积施工时，可单人操作。施工面积较大时，可设1人配料运输，5-8人涂刷每班每人施工面积100-200m²，根据工程量及进度要求安排作业班数。9、安全措施采用机械施工时，搅拌机喷洒机具应严格按操作规程作业，用电设备均单独设漏电保护器。需打折脚手架时，应按方案搭设和使用。水泥基渗透结晶型防水涂料产品简介湘江牌水泥基渗透结晶型防水涂料是采用普通硅酸盐水泥、精制石英砂及特殊活性化学物质混配而成的淡灰色粉状防水涂料。它的防水机理主要是利用砼结构的多孔性，在水的作用下，防水涂料中含有的活性化学物质以水为载体，被带入砼结构内部孔缝中，随着水对砼结构毛孔的渗透与混凝土中的游离子交互反应生成不溶于水的结晶物，结晶物在砼结构孔缝中吸水膨胀，由疏至密，使混凝土结构表层向纵深处逐渐形成一个至密的抗渗区...
