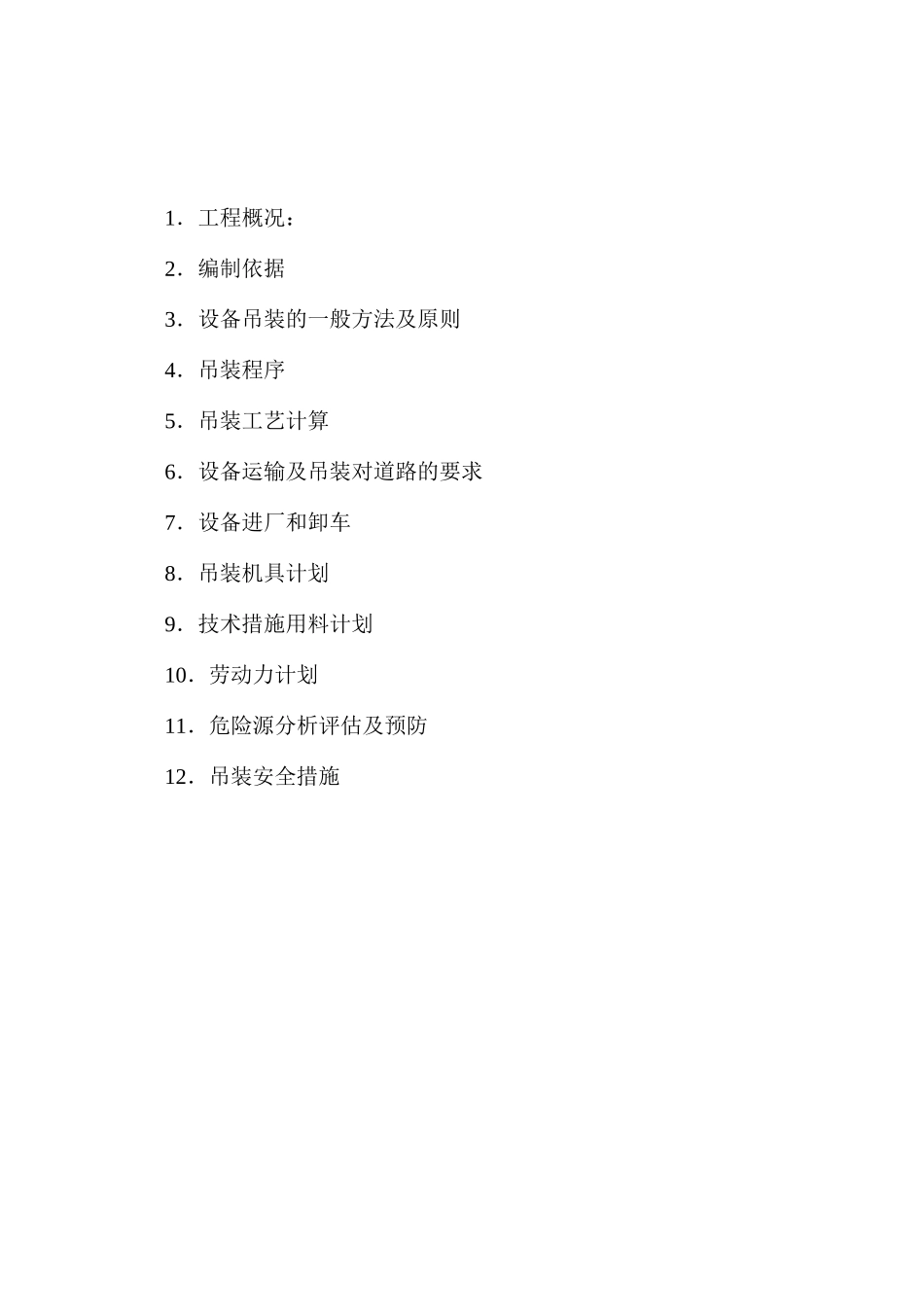

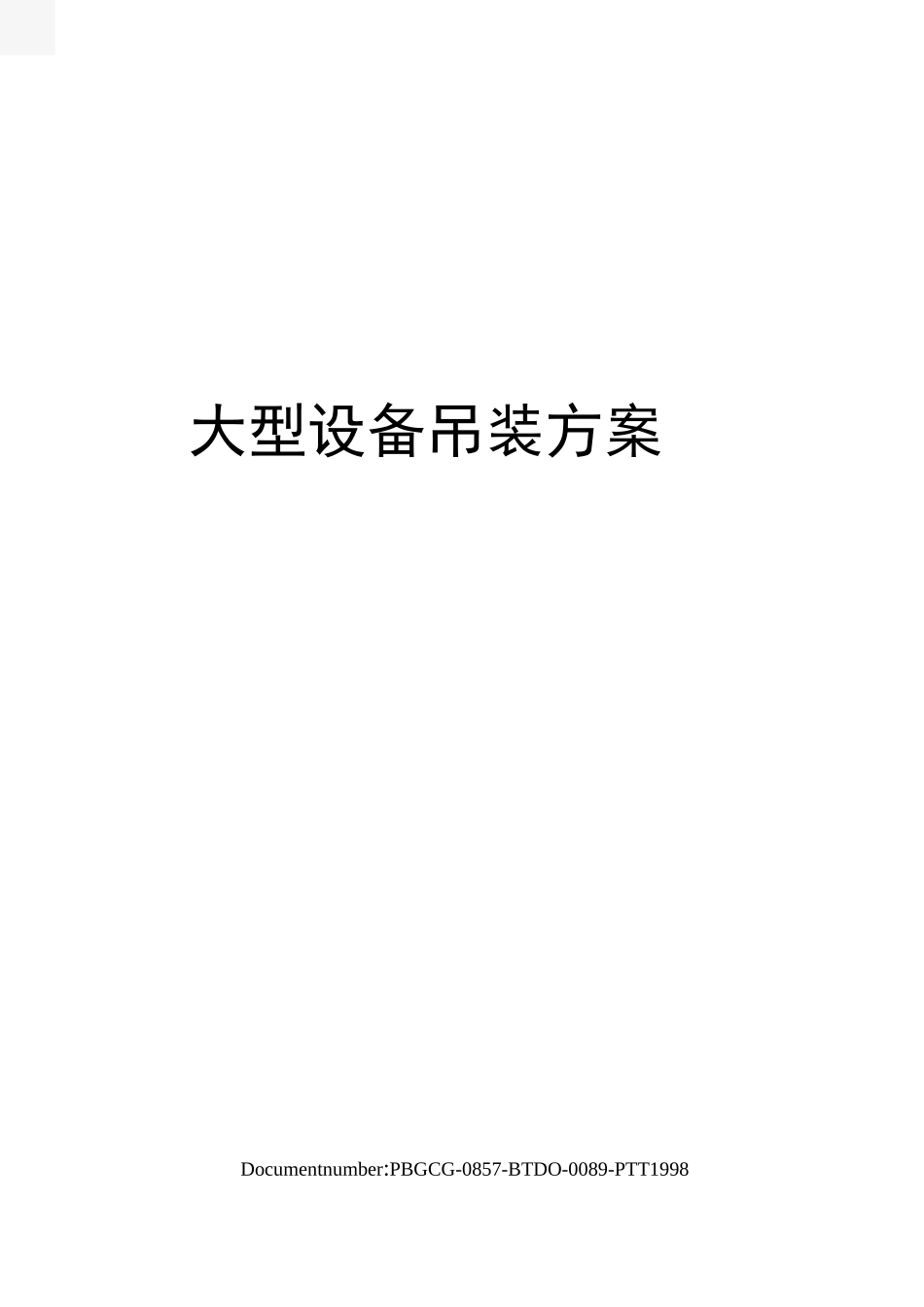

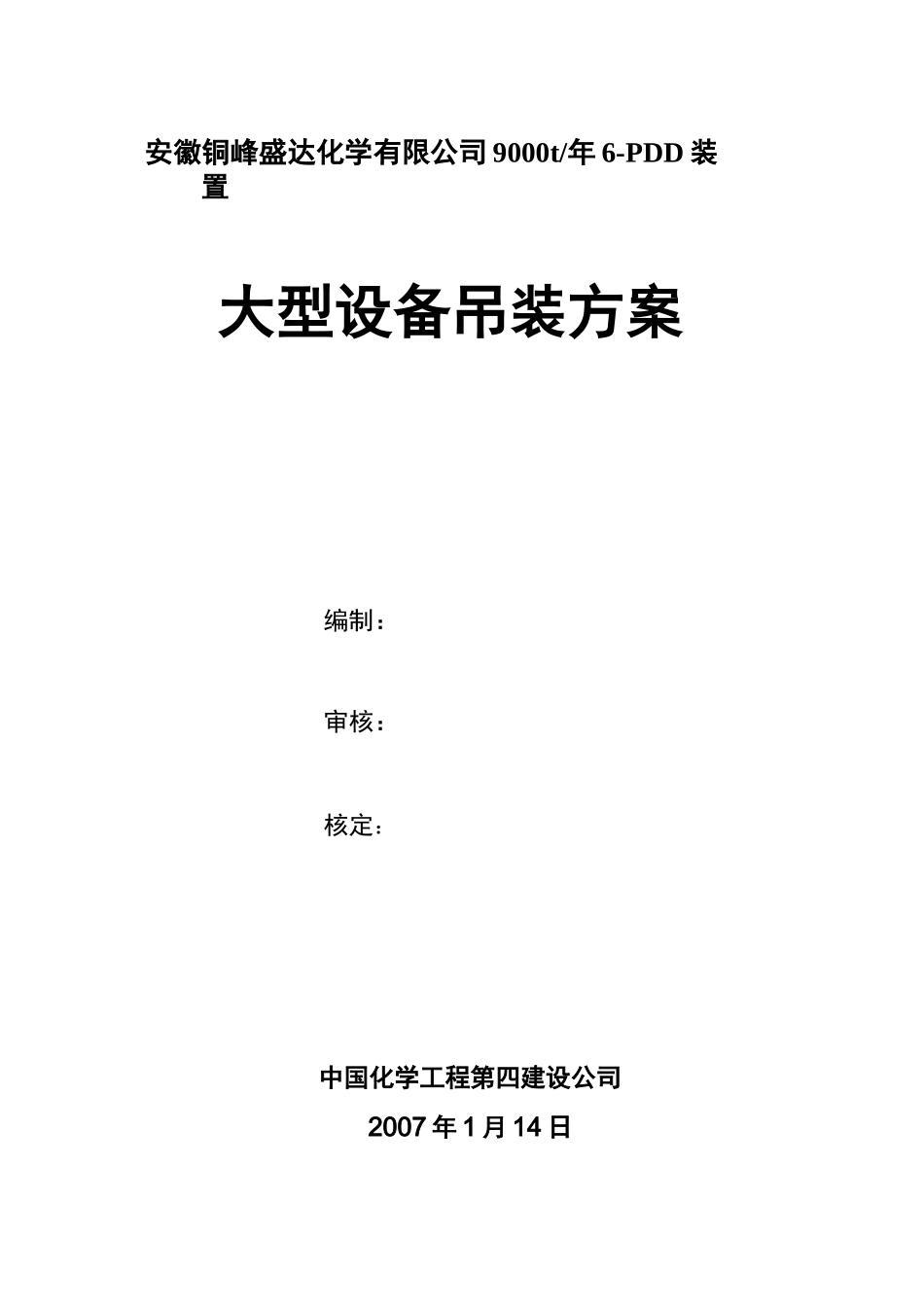

大型设备吊装方案Documentnumber:PBGCG-0857-BTDO-0089-PTT1998安徽铜峰盛达化学有限公司9000t/年6-PDD装置大型设备吊装方案编制：审核：核定：中国化学工程第四建设公司2007年1月14日1．工程概况：2．编制依据3．设备吊装的一般方法及原则4．吊装程序5．吊装工艺计算6．设备运输及吊装对道路的要求7．设备进厂和卸车8．吊装机具计划9．技术措施用料计划10．劳动力计划11．危险源分析评估及预防12．吊装安全措施一、工程概况：本工程主要的大型设备分布在造粒装置、罐区和反应装置；5吨以上的设备有：1441R01、1441R02、1441R04、1441R05、1441R06、1441R07、1441R08、1441R09、1303B09、1301B10、1301B20、1303B20、1303B30、1303B40、1441B22共15台。为本工程设备吊装的重点和难点。其中氢气储罐1303B09重吨，已编制了单独的吊装方案。本方案着重阐述其余14台设备的吊装方法。二、编制依据1．施工图纸及技术文件；2．吊车性能；3．《石油化工安全技术规程》SHJ3505-19994.《化工工程建设起重施工规范》HGJ201-835．《大型设备吊装工程施工工艺标准》SHJ515-906．我公司以往同类工程施工经验。三、设备吊装的一般方法及原则1．设备吊装应遵循先大后小，先难后易，先高后低，先里后外的原则进行吊装。2．厂房内、框架内的设备，应采取吊车将设备吊至厂房入口或框架入口处，然后在厂房内后框架内设置滑车组后悬挂手拉葫芦将设备吊装就位。如果厂房内有行车，而且没有设备重量小于行车的提吊重量时，则可以利用行车直接将设备提吊就位；3．吊装设备时，应充分考虑到设备吊装就位时，设备是否会碰吊车臂杆，吊车臂吊高度是否满足设备高度的要求，吊车的额定荷载是否大于吊车的荷载等。4．吊装设备时，应考虑到地面的承载能力，当地面的耐压力不能满足承载要求时，必须采取铺垫石块、钢板等措施来增大地面的承载能力。5．若设备无吊耳，需对设备进行捆绑吊装时，应对捆绑位置进行保护。防止设备受损。6．设备吊装前，应进行试吊，并组织相关人员对吊装工作及机索具进行全面检查，经检查确认后，方可正式起吊；四、吊装程序大型设备吊装程序五、吊装工艺计算根据我公司以往的施工经验及本工程的设备重量、设备高度、跨距、装置区域场地条件等综合考虑，本工程的设备采用汽车吊进行吊装：主吊车规格为50吨液压式吊车，辅助吊车为20吨的液压汽车吊车。1．吊装计算吊装参数选定：吊装总重量6总=(Gl+G2)xK其中G1——设备空重16吨G2——吊具吨K—动载系数2．吊装方法见第8页图先将设备二次转运至车间旁边，用50吨的主吊车吊起设备顶端，辅助吊车吊起设备的下端。两台吊车同时起吊把设备缓缓吊起保持平衡，将设备顶端送入车间内后，在设备的顶端垫上道木，松开主吊车吊钩。把主吊车吊钩从二楼设备孔中垂直放下，挂上吊钩后再徐徐起吊，辅助吊车随主吊车的吊起慢慢摆送桅杆，并慢慢松开吊钩上的钢丝绳，直到设备完全直立为止。取下辅助吊车吊钩后，主吊车再把设备吊至基础上就位。3．钢丝绳选用：设备卸车及二次运转采用两根钢丝绳对兜形式，一共有四根钢丝绳受力每根钢丝绳吊重F1=(Gl+G2)xK/4=4=吊钩处钢丝绳夹角选为20°F2=cos20°===58960N取安全系数为6每股钢丝绳的破断拉力应大于x6==306348N查五金手册申=24mm,型号为6x9+0的钢丝绳破断力为374614N,可行。吊车进厂道路4、设备吊装方法表1．吊车进场路线图吊车吊装位置吊车进厂路线示意图吊车吊装位置吊车吊装位置2．大型设备吊装平面图大型设备吊装平面图六、设备运输及吊装对道路的要求：1•临时道路宽度为不小于6m,道路结构为：第一层厚度为25cm的片石，用压路机压平，然后铺一层15cm的碎石层，再用压路机压实；2．为吊车进出方便，在吊车进场前48小时向业主提出书面申请，包含设备的类型，性能，进出场的路线，停车占道位置，占用时间。七、设备进厂和卸车根据场地及施工方案，设备进厂必须提前72小时通知各方，进场时按照要求停放，吊车站位试吊完毕后，直接起吊200mm，运输车开走，然后吊车将设备吊至指定位置。设备平放在地面时，应在地面上铺垫枕木，以免损坏设备油漆；在设备两侧用道木塞好，防止设备滚动。八、吊装机具计划序号机...
