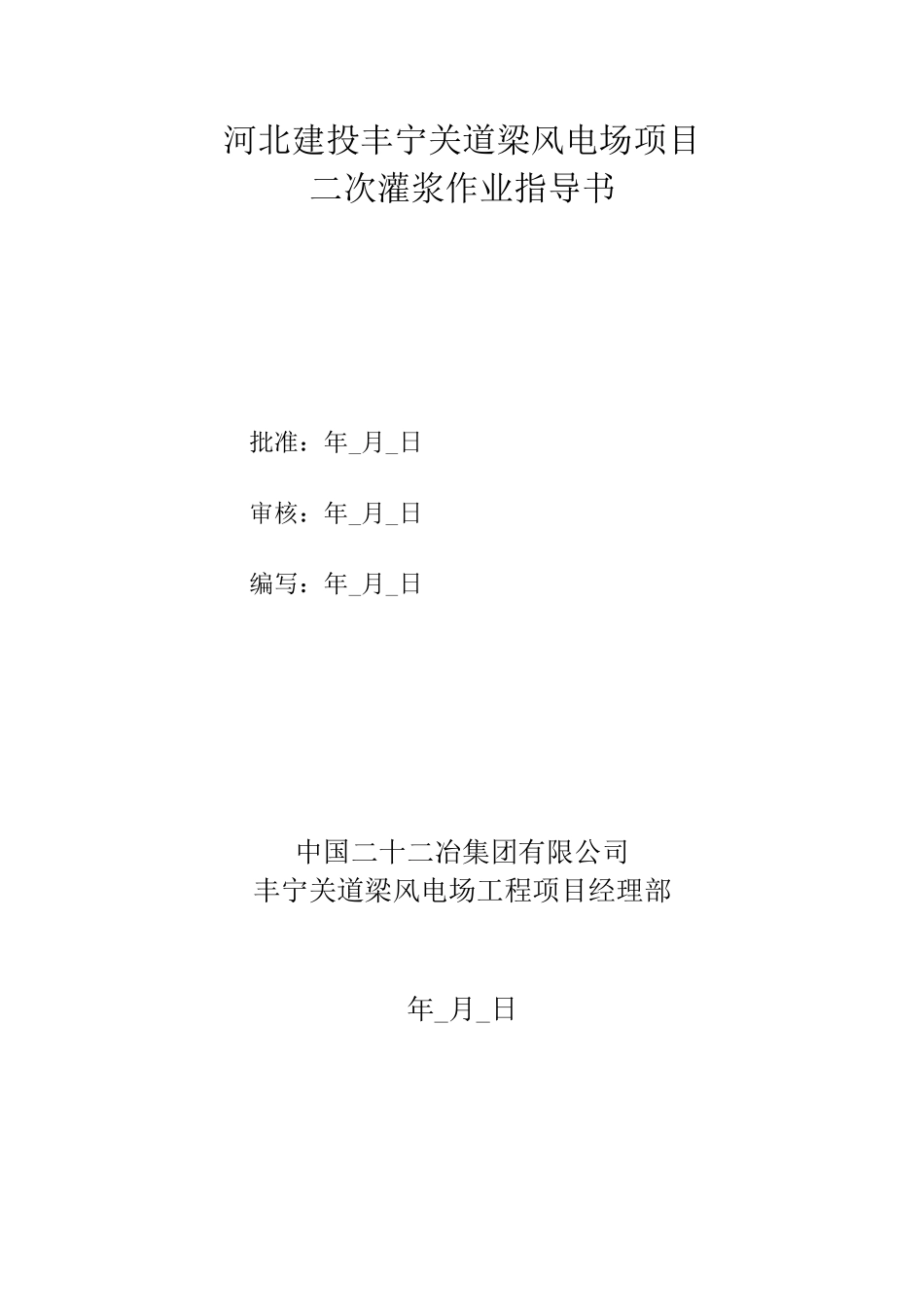

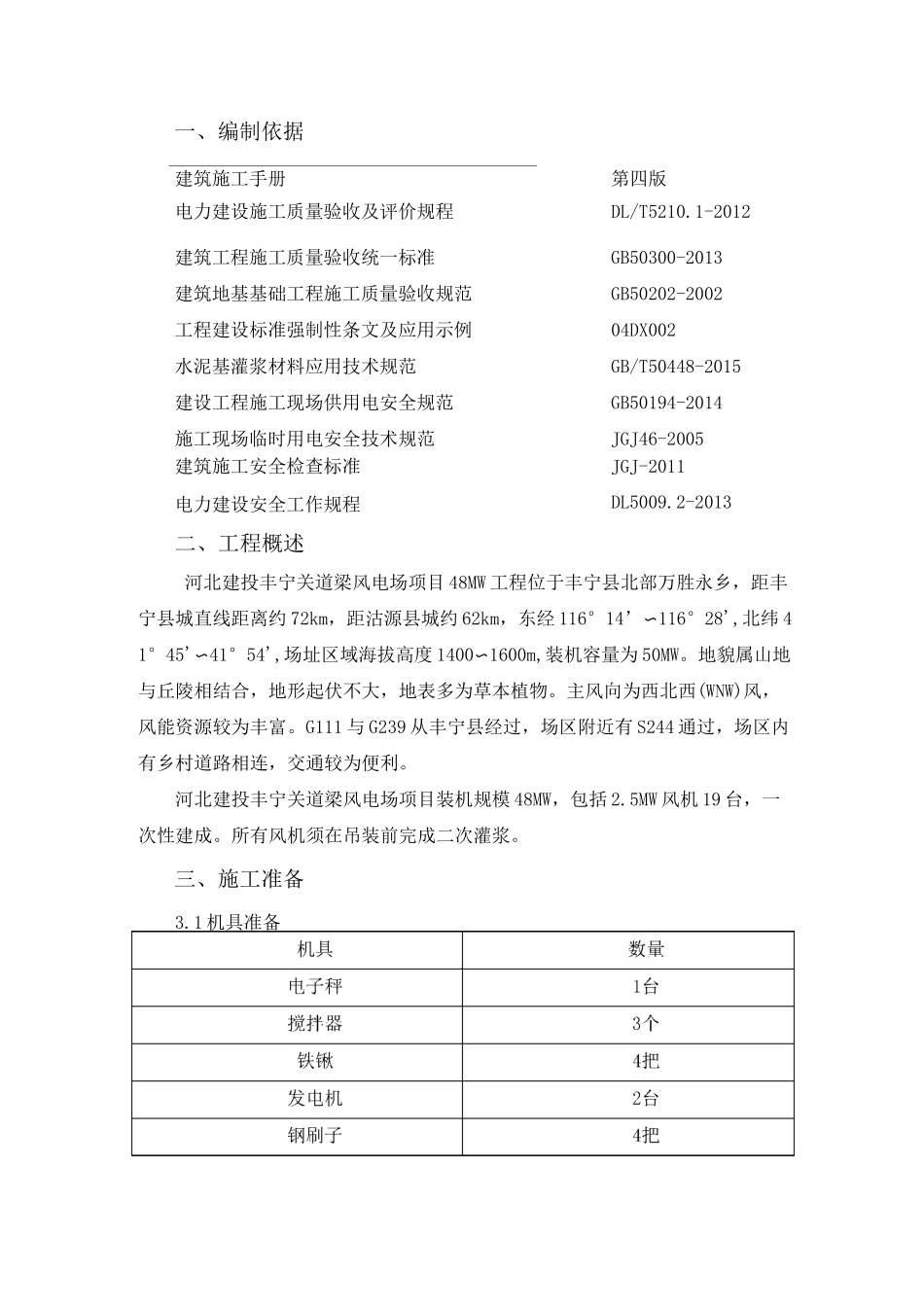

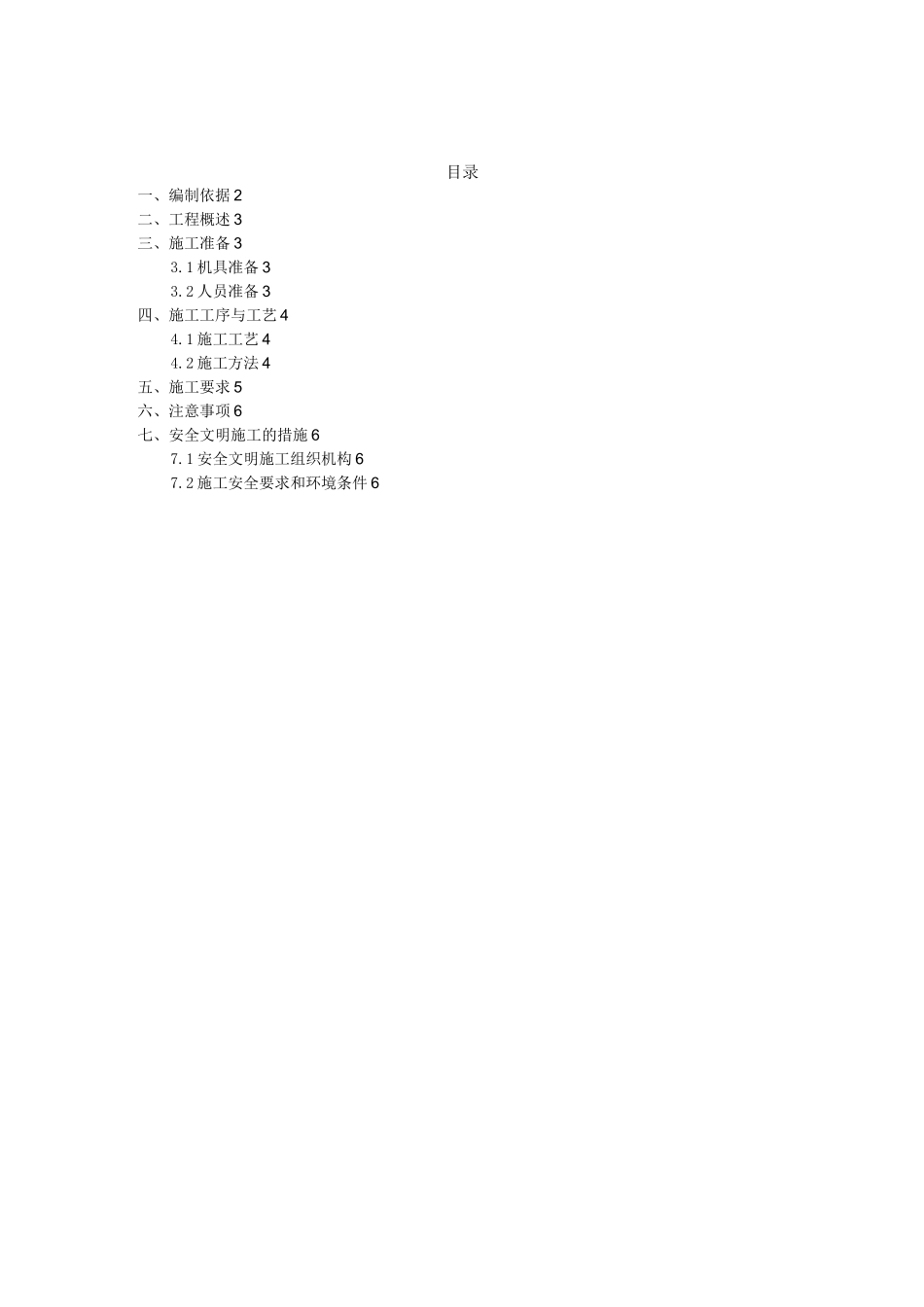

河北建投丰宁关道梁风电场项目二次灌浆作业指导书批准：年_月_日审核：年_月_日编写：年_月_日中国二十二冶集团有限公司丰宁关道梁风电场工程项目经理部年_月_日目录一、编制依据2二、工程概述3三、施工准备33.1机具准备33.2人员准备3四、施工工序与工艺44.1施工工艺44.2施工方法4五、施工要求5六、注意事项6七、安全文明施工的措施67.1安全文明施工组织机构67.2施工安全要求和环境条件6一、编制依据建筑施工手册第四版电力建设施工质量验收及评价规程DL/T5210.1-2012建筑工程施工质量验收统一标准GB50300-2013建筑地基基础工程施工质量验收规范GB50202-2002工程建设标准强制性条文及应用示例04DX002水泥基灌浆材料应用技术规范GB/T50448-2015建设工程施工现场供用电安全规范GB50194-2014施工现场临时用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ-2011电力建设安全工作规程二、工程概述DL5009.2-2013河北建投丰宁关道梁风电场项目48MW工程位于丰宁县北部万胜永乡，距丰宁县城直线距离约72km，距沽源县城约62km，东经116°14’〜116°28',北纬41°45'〜41°54',场址区域海拔高度1400〜1600m,装机容量为50MW。地貌属山地与丘陵相结合，地形起伏不大，地表多为草本植物。主风向为西北西(WNW)风，风能资源较为丰富。G111与G239从丰宁县经过，场区附近有S244通过，场区内有乡村道路相连，交通较为便利。河北建投丰宁关道梁风电场项目装机规模48MW，包括2.5MW风机19台，一次性建成。所有风机须在吊装前完成二次灌浆。三、施工准备3.1机具准备3.2人员准备人员配置数量（名）施工员1安全员1技术员1砼工4力工4四、施工工序与工艺4.1施工工艺上锚板水平度复测f施工准备f清理设备基础f二十四小时前开始洒水湿润基底f灌浆料搅拌f灌浆施工f养护4.2施工方法4.2.1基础顶面清理1、将已凿毛的基础混凝土顶面进行彻底清理，用压缩空压机吹扫干净。如设备、机器、台板或螺栓上有油污等，用棉纱进行擦拭干净，保证设备、台板、螺栓等与灌浆料连接可靠。2、灌浆前提前24小时，对混凝土表面充分洒水湿润，保持灌浆前混凝土面湿润充分。在灌筑前1小时，用棉纱等将混凝土表面的水吸拭干净，灌筑时混凝土表面不得有积水。4.2.2灌浆料施工1、灌浆料搅拌搅拌前，根据每盘搅拌量提前算好每盘的配比，灌浆料按整袋计量，水用台秤以kg计量，提前做好配合比执行牌并将其按挂在搅拌机旁。搅拌用水选择清洁自来水，水温控制在5〜30度。第一次搅拌灌浆料时，由于搅拌机（桶）内可能没有充分湿润，加入配比需用水后的拌合物流动性小于设计值，所以第一盘开始搅拌时，技术员可根据现场实际情况适当增加第一盘的用水量。如果搅拌过程出现流动性异常等情况，及时与相关技术人员沟通、汇报。2、灌浆施工灌浆时从一侧进行灌浆，不得多点进行，直到另一侧溢出为止，不得从两侧同时进行灌浆，以避免出现断层积聚气泡、缺浆等现象。灌浆过程中严禁振捣,必要时可采用灌浆在助推器（图1）,沿浆体流动方向的底部推动灌浆材料，严禁从灌浆层的中、上部推动。图1灌浆助推器灌浆料灌入设备基础后，用细钢筋棍进行人工除气。在人工除气过程中，动作要慢，以防外面的气体被带入到灌浆料中。灌浆料厚度允许偏差±5mm，灌浆施工要求连续施工，一次性完成，并且尽量缩短灌浆时间。五、施工要求5.1灌浆施工前应检测上锚板水平度（环向均布10点检测）要求不大于1.5mm。5.2施工前，需灌浆的基础顶面要先进行凿毛处理然后清扫基础表面，不得有碎石、浮浆、浮灰、油垢和脱模剂等杂物。灌浆前24小时，设备基础表面充分润湿，灌浆前1小时清除积水。5.3二次灌浆时，应从一侧进行灌浆，直到从另一侧溢出为止，不得从相对两侧同时进行灌浆。灌浆开始后，必须连续进行，不允许间断并尽可能缩短灌浆时间。为防止空气进入，振捣不得使用振捣棒，建议用钢棒反复捣实。5.4灌浆完毕后30分钟内应立即加盖薄膜，并保持湿润。气温±15°C时,养护时间不少于7天。5.5二次灌浆料的选用、施工、养护应按GB/T50448-2015《水泥基灌浆材料应用技术规范》执行，灌浆料厂家的施工工艺说明作为施工的操作依据。建议选用如下灌浆料产品：ITW公司：型号DucoritS5SIK...
