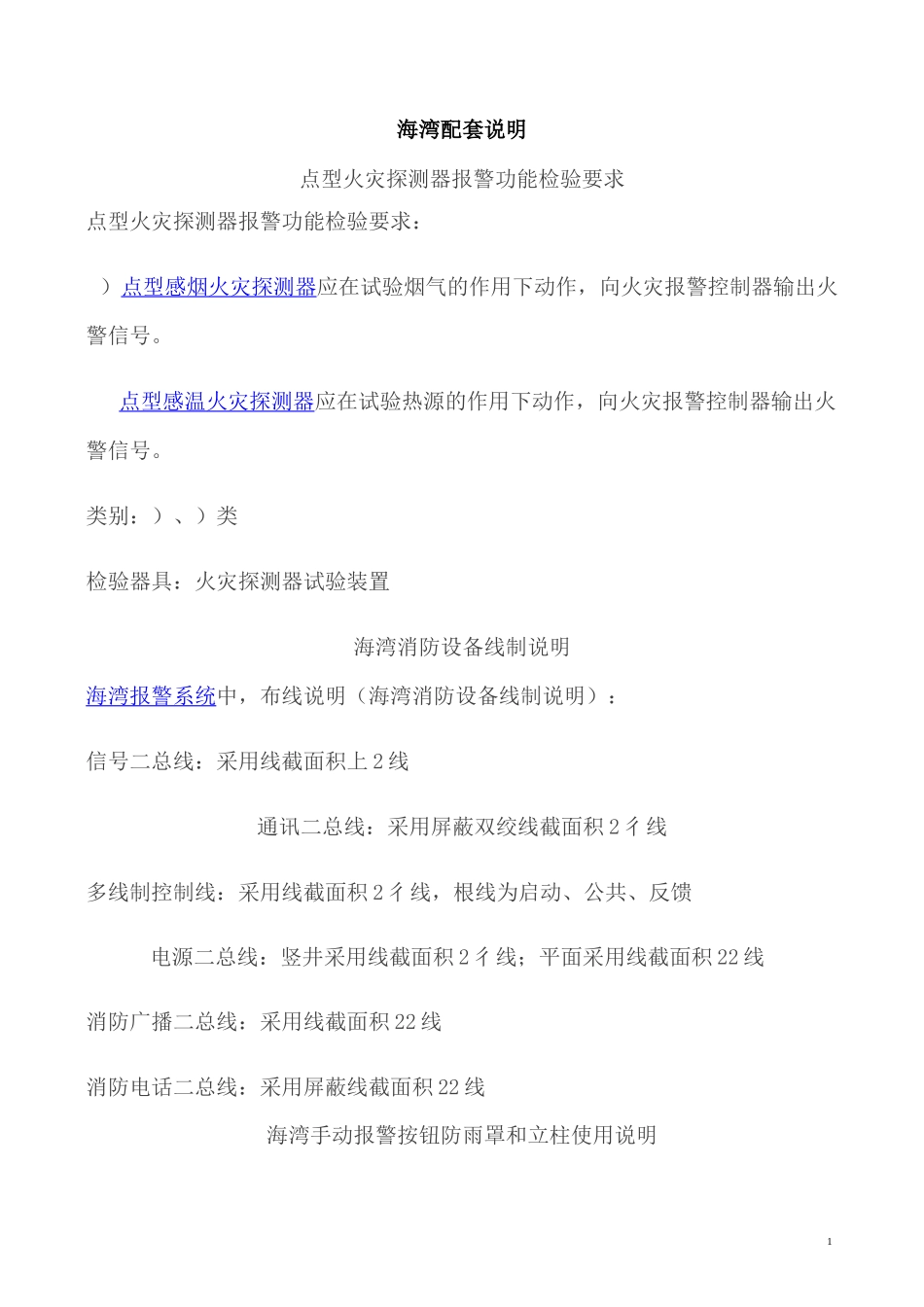

1海湾配套说明点型火灾探测器报警功能检验要求点型火灾探测器报警功能检验要求：）点型感烟火灾探测器应在试验烟气的作用下动作，向火灾报警控制器输出火警信号。点型感温火灾探测器应在试验热源的作用下动作，向火灾报警控制器输出火警信号。类别：）、）类检验器具：火灾探测器试验装置海湾消防设备线制说明海湾报警系统中，布线说明（海湾消防设备线制说明）：信号二总线：采用线截面积上2线通讯二总线：采用屏蔽双绞线截面积2彳线多线制控制线：采用线截面积2彳线，根线为启动、公共、反馈电源二总线：竖井采用线截面积2彳线；平面采用线截面积22线消防广播二总线：采用线截面积22线消防电话二总线：采用屏蔽线截面积22线海湾手动报警按钮防雨罩和立柱使用说明2海湾常用防爆场合的手动报警按钮型号有（）和。海湾防爆手动按钮在室外安装时可采用立柱和壁挂安装两种形式，本文将介绍两种海湾防爆手报按钮室外安装配套型号及示意图。、（）手动报警按钮室外立柱安装配套产品：型防雨罩与型立柱；壁挂安装时配套产品：型防雨罩。型防雨罩与型立柱配套安装示意图如图所示型防雨罩采用壁挂式安装，防护等级，其外型尺寸及安装示意图如图所示3己斗7~门口0-J.-型防雨罩与手动报警按钮室外立柱安装配套产品：型立柱；壁挂安装时配套产品：型防雨罩。型防雨罩与型立柱配套安装示意图如图所示壁挂安装方式示意图如图所示4海湾电话插孔接线末端接Q终端电阻海湾消防电话插孔端子电话线输入端，端子电话线输出端，接下一个电话插孔，最末端电话插孔接线端子接Q终端电阻。消防电话插孔需通消防电话接口接入消防电话便、灵活。每消每型型消防电话口。将电话线插头插型消防电话接口的电话插孔内。5统，不能直接接入消防电话总线。多个消防电话插孔可并连使用，接线方电话分机与电话接口配合使用ZDD插孔需配套电话接口使用i-TLLGST-LD-S3I2涓防电话插孔。⑴G£T丄D-8304消訪电话接口(2)LIL2话揷孑iGST-TS-100A消防电话分机消防电话二总DiD2ZlZ2GST丄D-8304消訪电话接口(I)LIL2TL1TL2—「LIGST-LD-8332消防电话插几'TL2(N)+24控制器ZlGST-TS-Z01AGST-TS-ZO1B消4M终靖电6驱动钢瓶电磁阀与附加元件配套使用驱动钢瓶电磁阀输出的布线方式如图所示。附加元件应置于线路的末端、接近钢瓶电磁阀处。海湾电源盘配套蓄电池海湾型智能电源盘以交流作为主电源，同时可外接蓄电池作为备电。根据电源回路分别配置电池节、节、节。海湾电源盘需配套节蓄电池海湾型智能电源盘以交流作为主电源，同时可外接节蓄电池作为备电。控制盘与终端器配合使用直接控制输出与外部被控设备连接（控制盘与终端器配合使用）如图所示：0直接控制输出CUMIIZD-Dl终端器E-HT-终端电覘4.7kT被控设备O直接控制轴出COMIZ[>OJ终端器5+S-终端电阻［］4.7k启动控制直接控制输出02COM2ZD-01终端器S+5-M-f终端电阻［14.7k停动控制7a＞单控设备注意：由于直接控制输出具有检线功能，当需要直接控制输出与总线模块共同控制同一被控设备时，二者不能直接并联使用，直接控制输出端需要增加继电器，以免影响检线。切换模块与模块配合使用忘开8型切换模块专门用来与型模块配合使用，实现对现场大电流（直流）启动设备的控制及交流设备的转换控制，以防由于使用型模块直接控制设备造成将交流电源引入控制系统总线的危险。切换模块与模块配合使用控制交流设备的方法如图所示：输入模块需与Q电阻配合使用输入模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个Q的终端电阻；模块输入端如果设置为“常9开检线”状态输入，模块输入线末端（远离模块端）必须并联一个Q的终端电阻。输入模块与具有常开无源触点的现场设备连接方法如图所示。模块输入设定参数设为常开检线。输入模块与具有常闭无源触点的现场设备连接方法如图所示,模块输入设定参数设为常闭检线。10后备盒与明装手动火灾报警按钮配合使用型手动报警按钮后备盒专为配合明装手动火灾报警按钮而设计，采用工程塑料注塑成型，结构合理，外形美观，安装使用方便。海湾带电话插孔手动报警按钮与模块配套使用是带电话插孔海湾手动报警按钮，在使用过程中，一般...
