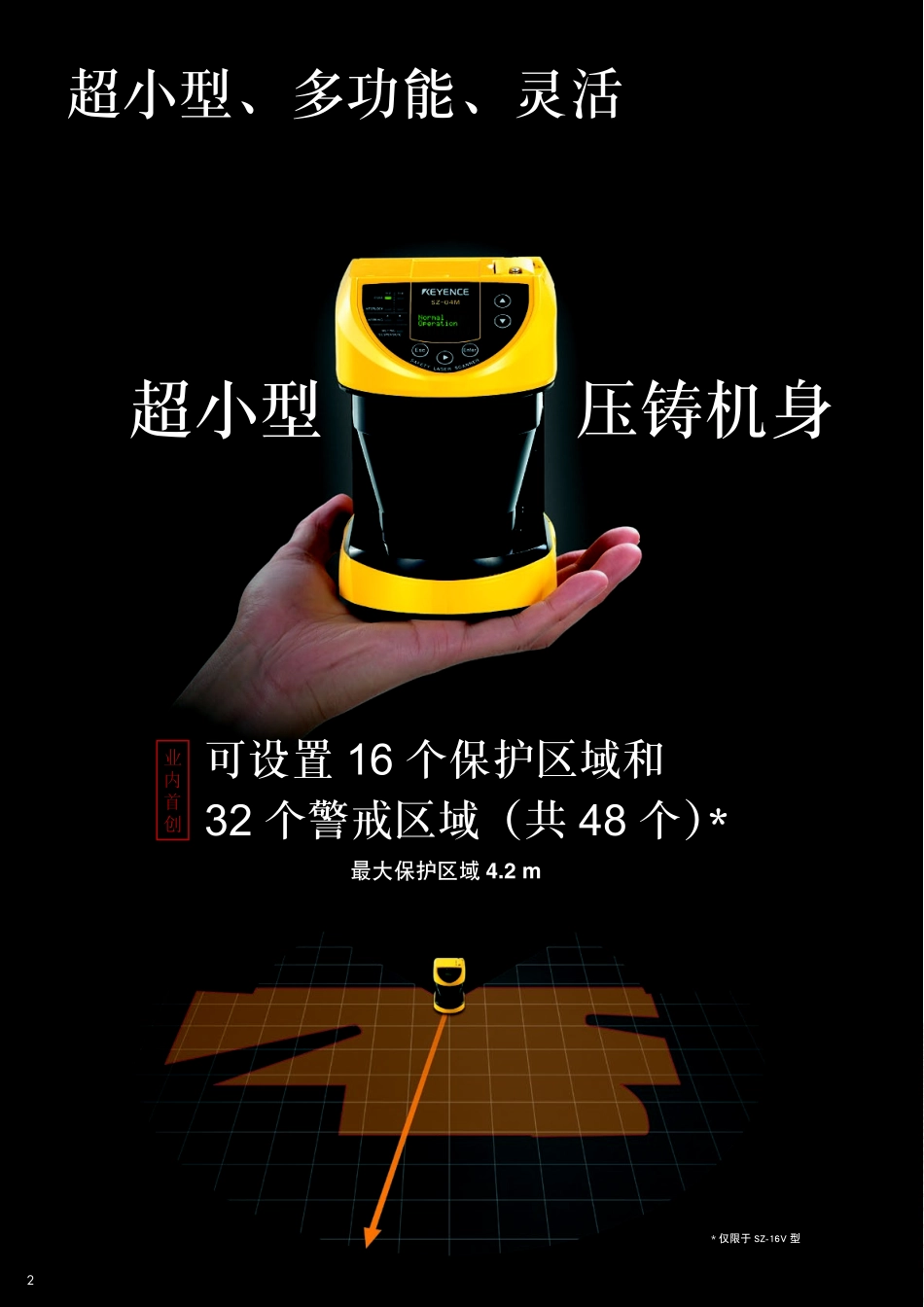

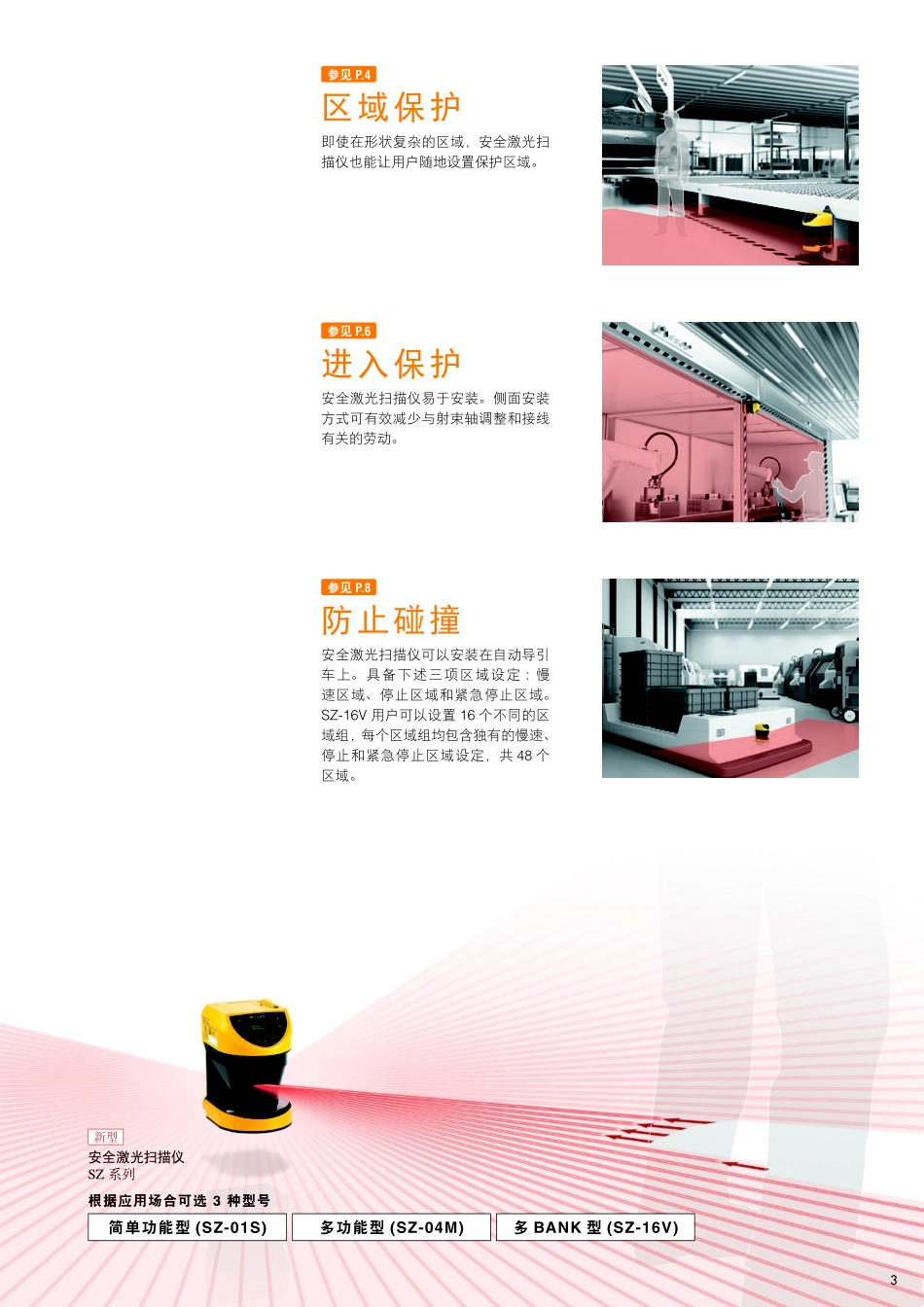

新型安全激光扫描仪SZ系列超小型扫描仪的最高安全标准3类安全激光扫描仪高达48个区域根据应用场合可选3种不同的型号简单功能型(SZ-01S)多功能型(SZ-04M)多BANK型(SZ-16V)超小型压铸机身可设置16个保护区域和32个警戒区域（共48个）*最大保护区域4.2m业内首创*仅限于SZ-16V型超小型、多功能、灵活23简单功能型(SZ-01S)多功能型(SZ-04M)多BANK型(SZ-16V)新型安全激光扫描仪SZ系列根据应用场合可选3种型号参见P.4区域保护即使在形状复杂的区域，安全激光扫描仪也能让用户随地设置保护区域。参见P.6进入保护安全激光扫描仪易于安装。侧面安装方式可有效减少与射束轴调整和接线有关的劳动。参见P.8防止碰撞安全激光扫描仪可以安装在自动导引车上。具备下述三项区域设定：慢速区域、停止区域和紧急停止区域。SZ-16V用户可以设置16个不同的区域组，每个区域组均包含独有的慢速、停止和紧急停止区域设定，共48个区域。4●非接触检测方式，不会因物品跌落或车辆往来而受损●无需储备不同尺寸的垫子●可随着工作场所布局的变化轻松改变保护区域●机身小、重量轻，易于移动●可以设置形状复杂的区域■安全垫区域保护3型安全激光扫描仪可让用户轻松设置保护区域。●如果重物或尖锐物品落到安全垫上，安全垫可能破损●必须储备不同尺寸的安全垫，十分麻烦●设施布局的变化会导致安全垫无法使用●安全垫十分沉重，不易移动●只能覆盖保护区内的方形区域■SZ系列随地设置区域并节省空间区域保护-传统方法与SZ系列方法对比SZSeries5检测角度270°2.8m7m最大警戒区域10m区域设置最大保护区域4.2mSZ-16VSZ-04MSZ-01S用安全激光扫描仪轻松实现区域设置安全激光扫描仪可以轻松设置保护区域和/或警戒区域，因此可以安装在任何位置。SZ系列虽然体型小，但却拥有4.2m的最大保护区域和10m的最大警戒区域。SZ-16VSZ-04M可以切换多个保护区域警戒区域可以通过遥控输入选择多个区域（保护区域/警戒区域）。例如，在右侧的图片中，可以通过对机器人位置的反馈选择区域组。*SZ-04M:4区域组（BANK）SZ-16V：16区域组（BANK）USB电缆采用PC能够轻松配置区域。*简单的长方形保护区域可通过正面操作员按钮进行配置。PC配置配置保护区域复杂的保护区域可沿着周围的障碍物自动进行配置。区域组（BANK）2区域组（BANK）16SZSeries进入保护3型安全激光扫描仪易于安装。SZ-16V（多区域组型）未配备参照点监视功能。■光栅■SZ系列���目标物■光栅■SZ系列●因复杂形状的间隙而难以安装。●发射器和接收器需要其安装在两侧。●SZ系列可以自由设置，为任何形状的间隙提供保护。●屏蔽功能可能会排除需要保护的区域。●将屏蔽功能造成的盲区最小化，从而增强安全性。通过简单的安装即可覆盖形状复杂的区域进入保护-传统方法与SZ系列方法对比7SZ-04M业内首创首款内置屏蔽功能的激光扫描仪与KEYENCESL-V系列安全光栅相似，屏蔽传感器指引扫描仪忽略保护区域的某些位置而穿过目标。但与光栅不同的是，屏蔽扫描仪会使保护区域更加紧密，通过目标周围的死区降至最小。死区产生对准不当SZ-04MSZ-01S即使意外对准不当亦能保持安全状态参照点监视功能对于垂直保护（进入保护）而言，需要参照点才能避免创建的非安全区域（如门或硬罩的拆卸，不慎或有意的扫描仪对准不当）发生变化。通过用户容易使用掌握的软件，在很短的时间内便可完成参照点的配置。若参照点越界，则会发送停止信号，避免发生潜在的非安全状况。（参照点监视功能）SZ-04MSZ-01S超轻超薄机身，轻松随处安装SZ系列安装简单，适合垂直保护或进入保护的应用场合。相对于传统的扫描设备，SZ提供的整体尺寸更小，重量更轻，安装简单方便。可选的各种安装支架有助于减少垂直或水平等任何应用场合的安装时间。（详情请参阅第11页）从任何方向进行保护SZ-04MSZ-01S几乎可随处放置，根据需要保护区域采用传统扫描仪配置区域不可更改且不够灵活。SZConfigurator软件配备简单直观的绘制工具，能够方便地在左右两侧或直接沿着扫描仪中心线创建保护区域。这能够让用户选择最方便的位置来安装扫描仪。低速高速宽窄转向时（右/左）慢速区域停止区域紧急停止区域长距离短距离速度方...
