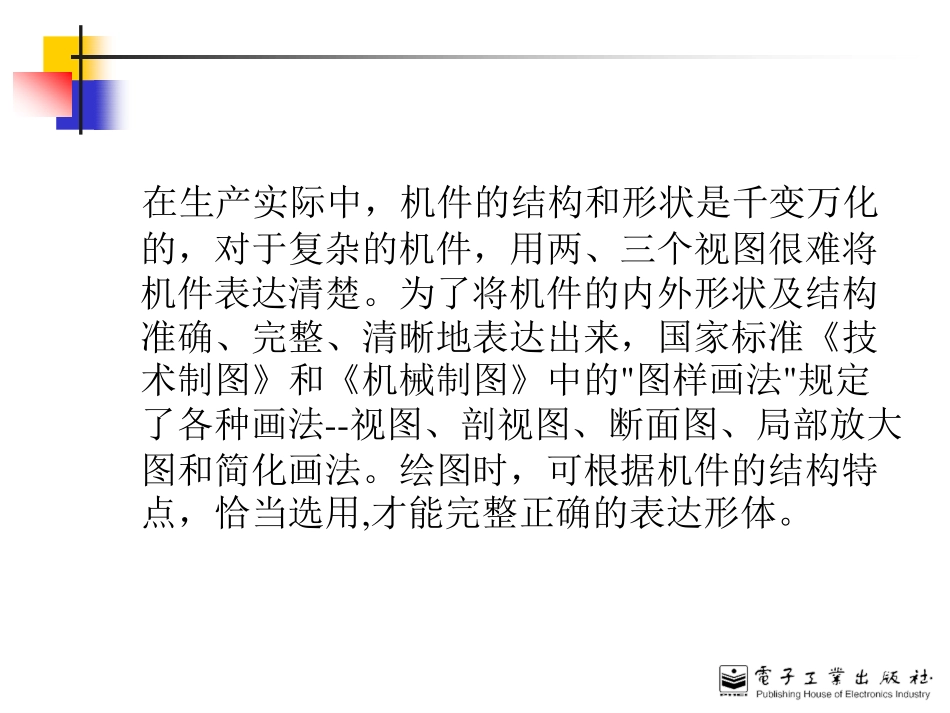

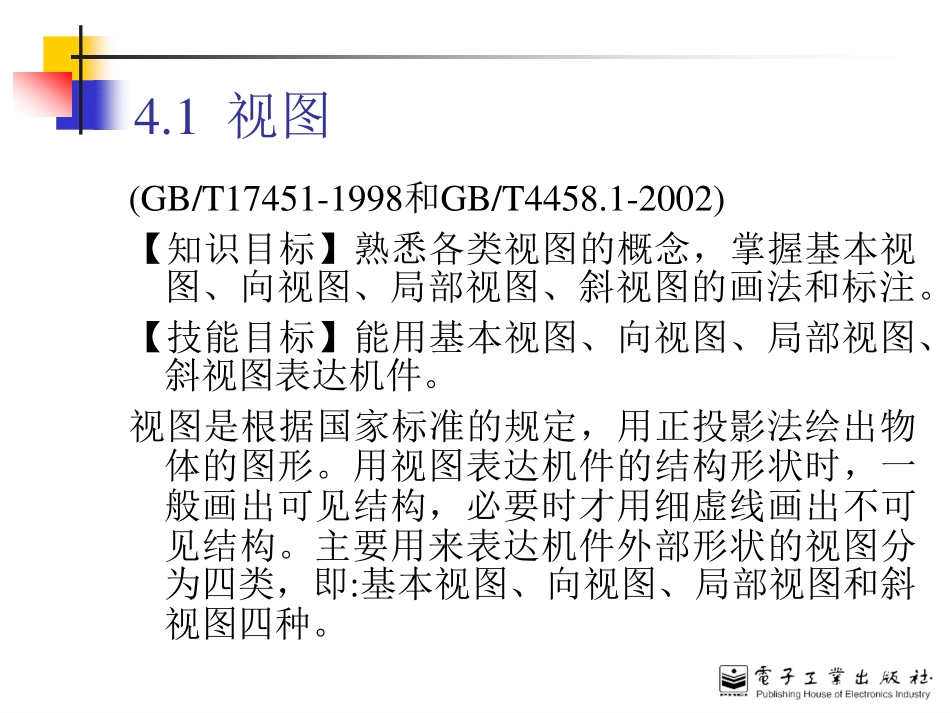

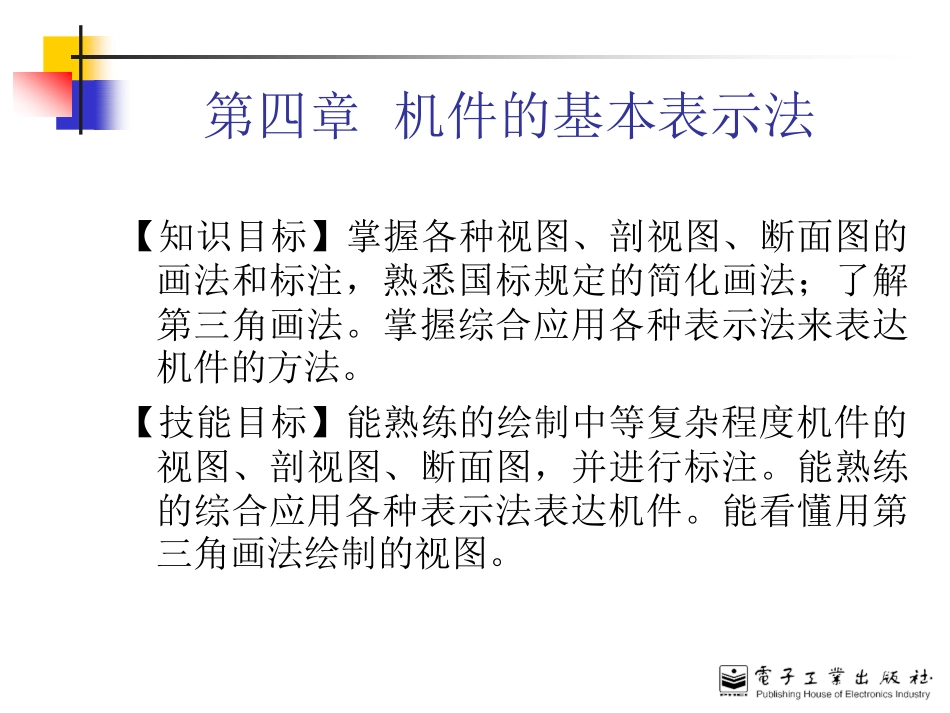

第四章机件的基本表示法【知识目标】掌握各种视图、剖视图、断面图的画法和标注，熟悉国标规定的简化画法；了解第三角画法。掌握综合应用各种表示法来表达机件的方法。【技能目标】能熟练的绘制中等复杂程度机件的视图、剖视图、断面图，并进行标注。能熟练的综合应用各种表示法表达机件。能看懂用第三角画法绘制的视图。在生产实际中，机件的结构和形状是千变万化的，对于复杂的机件，用两、三个视图很难将机件表达清楚。为了将机件的内外形状及结构准确、完整、清晰地表达出来，国家标准《技术制图》和《机械制图》中的"图样画法"规定了各种画法--视图、剖视图、断面图、局部放大图和简化画法。绘图时，可根据机件的结构特点，恰当选用,才能完整正确的表达形体。4.1视图(GB/T17451-1998和GB/T4458.1-2002)【知识目标】熟悉各类视图的概念，掌握基本视图、向视图、局部视图、斜视图的画法和标注。【技能目标】能用基本视图、向视图、局部视图、斜视图表达机件。视图是根据国家标准的规定，用正投影法绘出物体的图形。用视图表达机件的结构形状时，一般画出可见结构，必要时才用细虚线画出不可见结构。主要用来表达机件外部形状的视图分为四类，即:基本视图、向视图、局部视图和斜视图四种。4.1.1基本视图【知识要点】对于形状比较复杂的机件，用两个或三个视图尚不能完整、清楚地表达它们的内外形状时，根据国际规定，在原有三个投影面的基础上，再增设三个投影面，组成一个正六面体，这六个投影面称为基本投影面，如图4.1（a）所示。机件向基本投影面投射所得到的视图，称为基本视图。六个基本视图的投射方向和名称,如图4.1（b）所示,规定如下:主视图(正立面图)--由前向后投射所得的视图，反映机件的长度和高度；俯视图(平面图)--由上向下投射所得的视图，反映机件的长度与宽度，放置在主视图的正下方；左视图(左侧立面图)--由左向右投射所得的视图，反映机件的宽度与高度，放置在主视图的正右方；右视图(右侧立面图)--由右向左投射所得的视图，反映机件的宽度与高度，放置在主视图的正左方；仰视图(底面图)--由下向上投射所得的视图，反映机件的长度与宽度，放置在主视图的正上方；后视图(背立面图)--由后向前投射所得的视图，反映机件的长度和高度，放置在左视图的正右方。在同一张图纸内，六个基本视图按图4.1（c）（d）所示配置时，一律不标注视图名称，六个基本视图保持长对正、高平齐、宽相等的投影关系。按这种位置配置的视图叫做按投影关系配置视图。【提示】实际绘图时，一般不需要将六个基本视图都绘出，而是根据机件的复杂程度和结构特点来选择必要的基本视图。【项目实训】机件的六个基本视图及其配置位置,如图4.1所示。【提示】观察六个基本视图中，主视图与后视图、俯视图与仰视图、左视图与右视图的关系。（a）（b）（d）（c）图4.1六个基本视图的形成与配置（a）机件的轴测图（b）六个基本投影面及基本视图（c）六个基本视图的展开（d）六个基本视图的配置【项目训练】根据主俯左三视图，如图4.2所示，补画右、后、仰三视图。图4.2补画形体的右、后、仰三视图4.1.2向视图【知识要点】当基本视图不能按规定的位置配置时，可采用向视图的表达方式。向视图是可以自由配置的视图，其表达方式,如图4.3所示。在向视图的上方标注一大写拉丁字母，在相应视图的附近用箭头指明投射方向，并标注相同的字母。在实际应用时，表示投射方向的箭头应尽可能配置在主视图上，以使所获视图与基本视图相一致。而绘制以向视图方式表达的后视图时，应将投射箭头配置在左视图或右视图。【提示】在机械制图中，可以在视图的上方标注图名，在土木工程制图中可以在视图的下方并加一粗实线标注图名。【项目实训】画出如图4.1（a）所示机件的向视图，如图4.3所示。图4.3机件的向视图【项目训练】如图4.4所示，根据主、俯、左三视图，按箭头所指方向补画向视图，并进行标注。图4.4补画向视图4.1.3局部视图和斜视图【知识要点】1.局部视图将机件的某一部分向基本投影面投射所得的图形称为局部视图，如图4.5（a）中的B向和C向局部视图。（a）（b）【提示】(1)画局部视图时，其断裂边界画波浪线...
