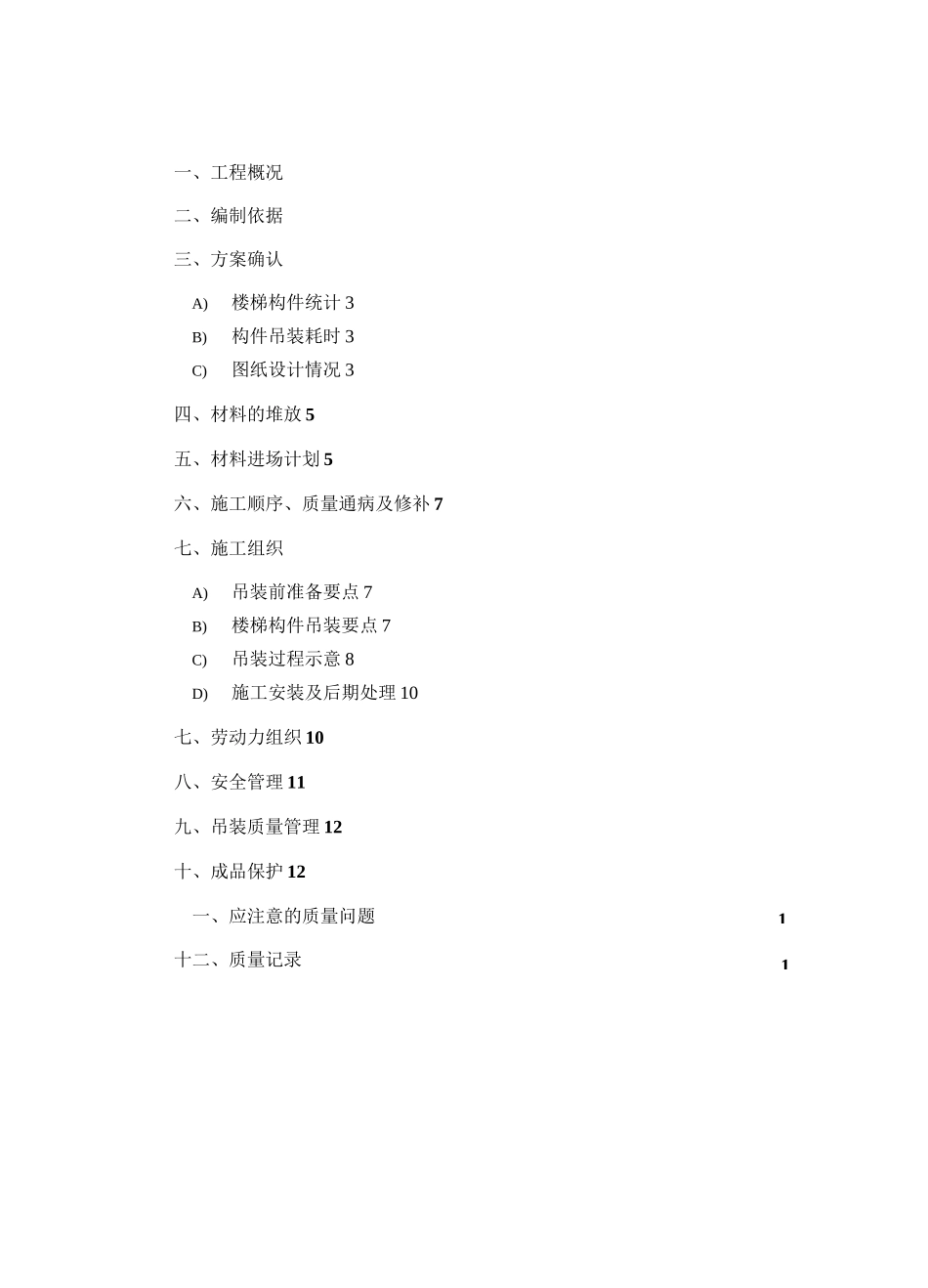

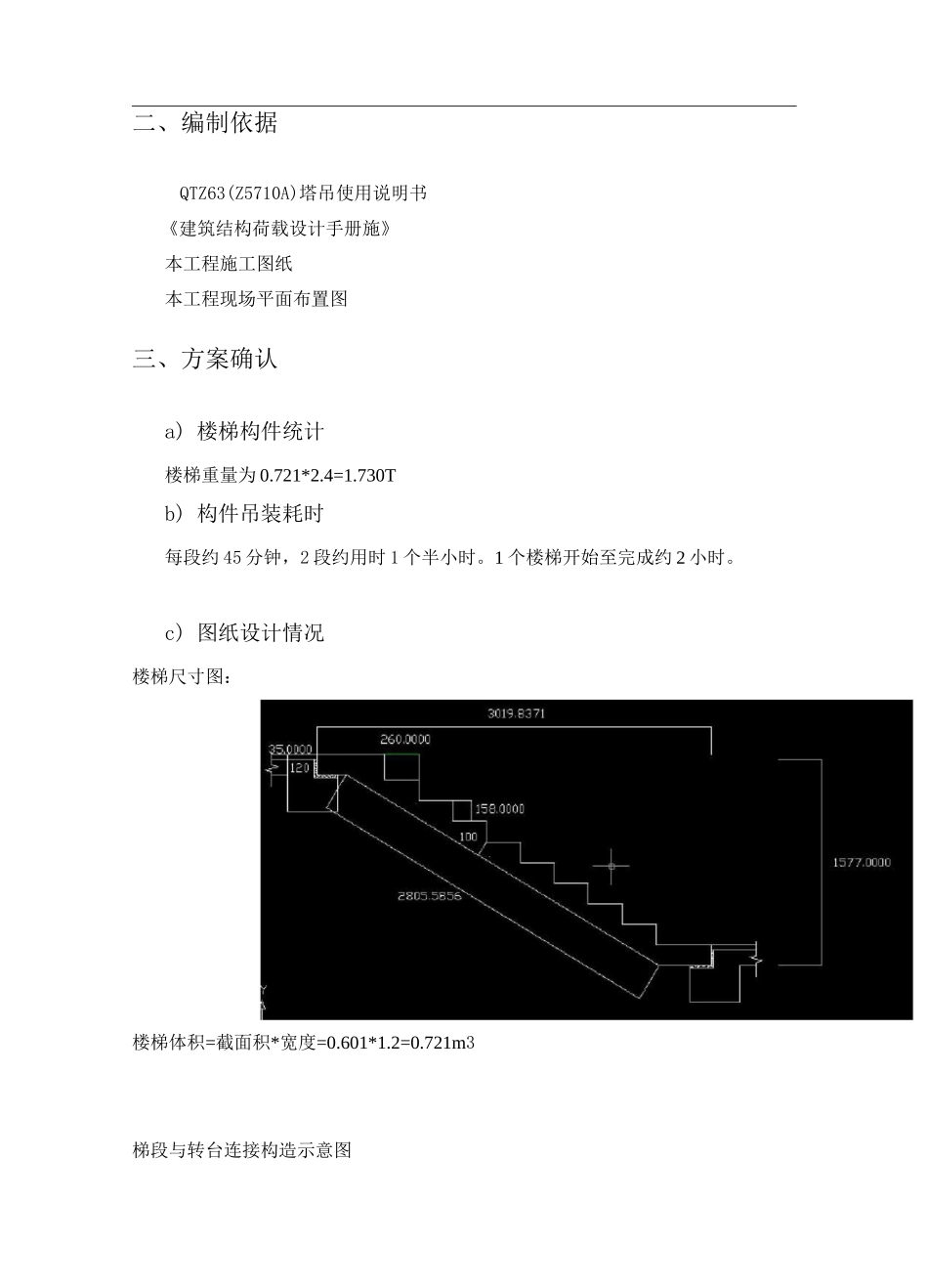

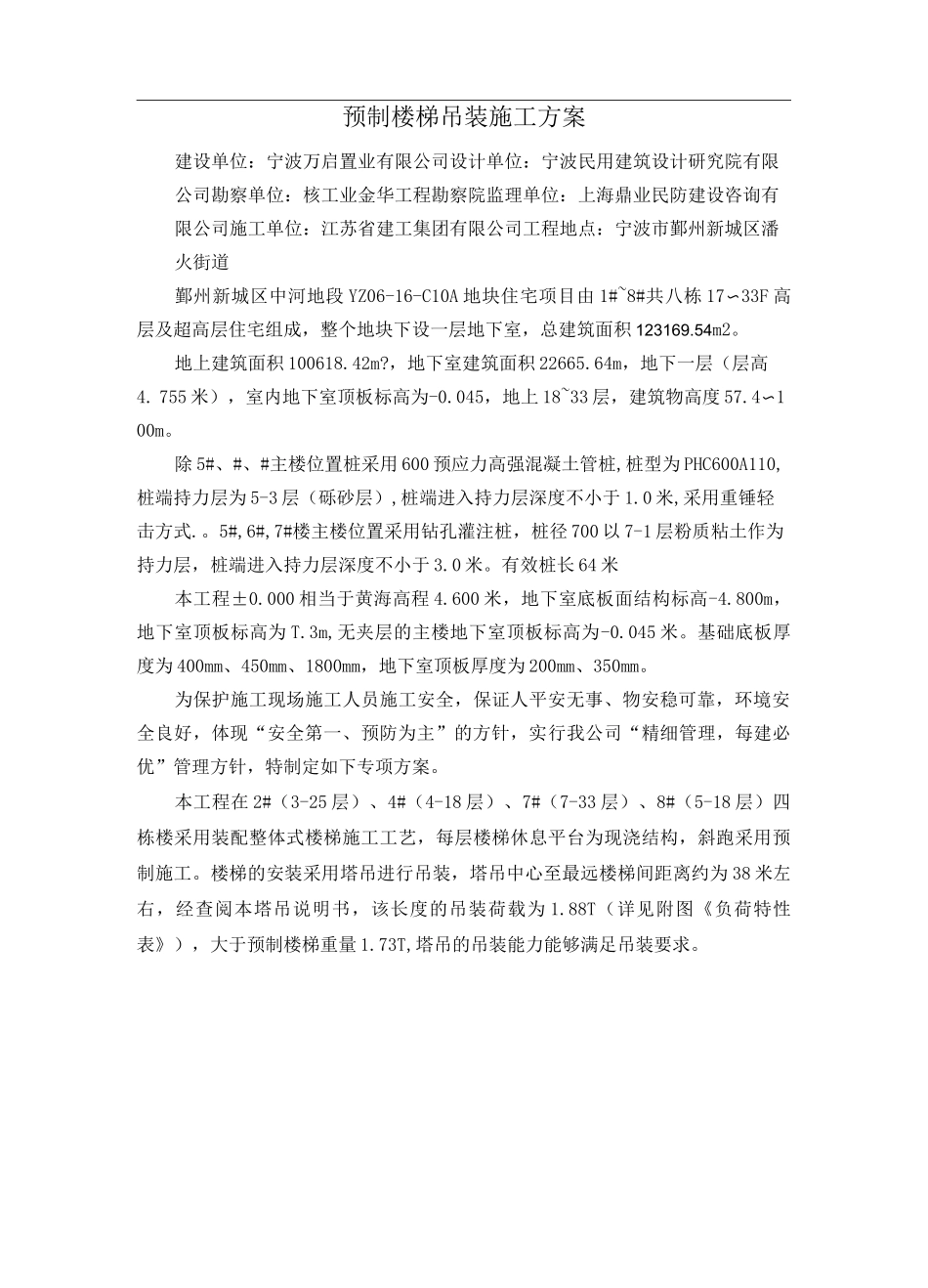

11一、工程概况二、编制依据三、方案确认A)楼梯构件统计3B)构件吊装耗时3C)图纸设计情况3四、材料的堆放5五、材料进场计划5六、施工顺序、质量通病及修补7七、施工组织A)吊装前准备要点7B)楼梯构件吊装要点7C)吊装过程示意8D)施工安装及后期处理10七、劳动力组织10八、安全管理11九、吊装质量管理12十、成品保护12一、应注意的质量问题十二、质量记录预制楼梯吊装施工方案建设单位：宁波万启置业有限公司设计单位：宁波民用建筑设计研究院有限公司勘察单位：核工业金华工程勘察院监理单位：上海鼎业民防建设咨询有限公司施工单位：江苏省建工集团有限公司工程地点：宁波市鄞州新城区潘火街道鄞州新城区中河地段YZ06-16-C10A地块住宅项目由1#~8#共八栋17〜33F高层及超高层住宅组成，整个地块下设一层地下室，总建筑面积123169.54m2。地上建筑面积100618.42m?，地下室建筑面积22665.64m，地下一层（层高4.755米），室内地下室顶板标高为-0.045，地上18~33层，建筑物高度57.4〜100m。除5#、#、#主楼位置桩采用600预应力高强混凝土管桩,桩型为PHC600A110,桩端持力层为5-3层（砾砂层）,桩端进入持力层深度不小于1.0米,采用重锤轻击方式.。5#,6#,7#楼主楼位置采用钻孔灌注桩，桩径700以7-1层粉质粘土作为持力层，桩端进入持力层深度不小于3.0米。有效桩长64米本工程±0.000相当于黄海高程4.600米，地下室底板面结构标高-4.800m，地下室顶板标高为T.3m,无夹层的主楼地下室顶板标高为-0.045米。基础底板厚度为400mm、450mm、1800mm，地下室顶板厚度为200mm、350mm。为保护施工现场施工人员施工安全，保证人平安无事、物安稳可靠，环境安全良好，体现“安全第一、预防为主”的方针，实行我公司“精细管理，每建必优”管理方针，特制定如下专项方案。本工程在2#（3-25层）、4#（4-18层）、7#（7-33层）、8#（5-18层）四栋楼采用装配整体式楼梯施工工艺，每层楼梯休息平台为现浇结构，斜跑采用预制施工。楼梯的安装采用塔吊进行吊装，塔吊中心至最远楼梯间距离约为38米左右，经查阅本塔吊说明书，该长度的吊装荷载为1.88T（详见附图《负荷特性表》），大于预制楼梯重量1.73T,塔吊的吊装能力能够满足吊装要求。二、编制依据QTZ63(Z5710A)塔吊使用说明书《建筑结构荷载设计手册施》本工程施工图纸本工程现场平面布置图三、方案确认a)楼梯构件统计楼梯重量为0.721*2.4=1.730Tb)构件吊装耗时每段约45分钟，2段约用时1个半小时。1个楼梯开始至完成约2小时。c)图纸设计情况楼梯尺寸图：楼梯体积=截面积*宽度=0.601*1.2=0.721m3梯段与转台连接构造示意图R71380MtiML现浇休息平台改为L型梁，预埋2根螺栓，预制楼梯梯段吊装到固定位置后用砂浆灌浆填实。楼梯剖面图：四、材料的堆放预制楼梯在现场4#楼北侧、8#楼西侧地下室顶板上制作，用塔吊进行吊卸，考虑集中荷载的效应，预制楼梯分散堆放，并在放置楼梯下面铺木枋，以增加受力面积及减少碰撞损坏。五、材料制作计划根据场地情况及现场施工条件，直接在顶板上制作。按工程进度情况提前考虑好预制楼梯的制作及养护时间，做到及时跟上。（附计划表）六、施工顺序、质量通病及修补一、施工顺序：1、清理钢模板打磨除锈f刷油性脱模剂f钢筋绑扎f预埋吊装件f混凝土浇筑f养护f脱模f翻身f吊装。钢筋经检查合格并办理好隐蔽、预检手续。2、混凝土运输：该工程选用宁波新旺构件有限公司供应商品混凝土，混凝土入泵坍落度为100±20mm。3、混凝土浇筑完后用木抹子压实、抹平，表面不得有松散混凝土。已浇筑的混凝土应在12小时内覆盖并适当浇水养护。4、浇筑混凝土时，注意防止混凝土的分层离析。混凝土由出料口卸出进行浇筑时，自由倾落高度一般不宜超过2米，在竖向结构中浇筑混凝土的高度不得超过3米，否则用串筒、溜管等下料。5、混凝土在浇筑和静置过程中，由于混凝土的沉降及干缩产生的非结构性的表面裂缝，在混凝土终凝前二次抹面时抹平修整。第一次振捣：混凝土入模后，用普通振捣器进行初次振捣至混凝土无沉落、无气泡、出现浮浆为止。混凝土浇筑完毕后，认真做好混凝土养护工作，要用草包加以覆盖，并浇水保持混凝土湿润，一般养护时间：普通混凝土，不得...
