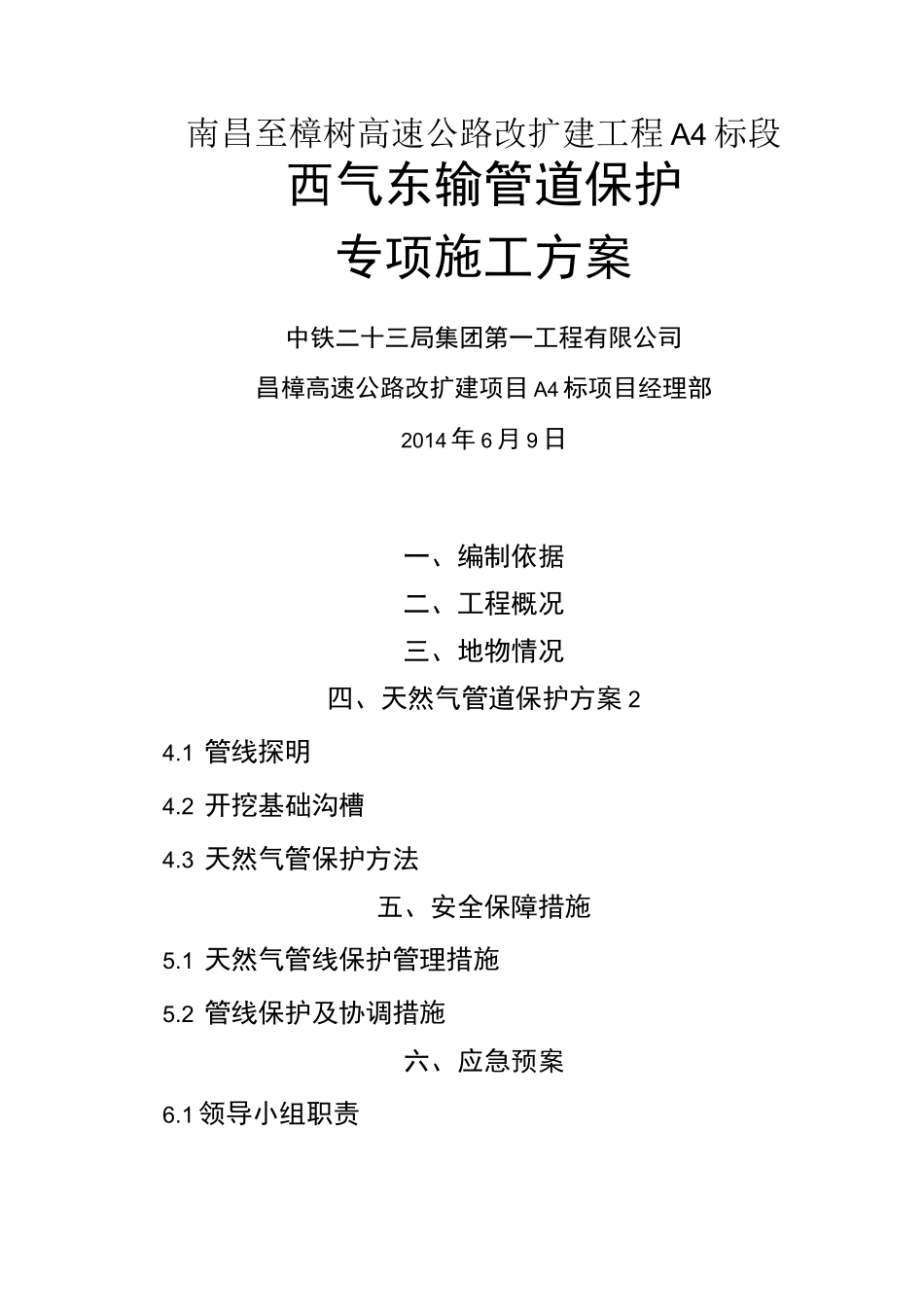

南昌至樟树高速公路改扩建工程A4标段西气东输管道保护专项施工方案中铁二十三局集团第一工程有限公司昌樟高速公路改扩建项目A4标项目经理部2014年6月9日一、编制依据二、工程概况三、地物情况四、天然气管道保护方案24.1管线探明4.2开挖基础沟槽4.3天然气管保护方法五、安全保障措施5.1天然气管线保护管理措施5.2管线保护及协调措施六、应急预案6.1领导小组职责6.2报告处理程序6.3工具、设备、器材清单西Il一、编制依据1、《樟树枢纽LK1+338西气东输管道涵洞变更设计》;2、业主、监理单位及中石油西气东输管道公司对天然气管道保护的有关要求;3、我部现场实际调研情况;4、中华人民共和国石油天然气管道保护法。二、工程概况LK1+338盖板涵设计跨径为l-4x3m,西气东输管道(申1.2m)从下穿越,与路线交角为90°,涵身基础为分离式基础。三、地物情况我部路基施工范围内存在与西气东输天然气管道交叉路段,见图3-1天然气管道平面布置图、图3-2天然气管道实际地物图。H•55然实3施工55数施*3)診响中约1Mb颍瓯55.4K1+33宀位于低填浅挖路段,下做盖二477515786埋54、附岛西气3图夹输管道走沟1.0^1.5st»^nhP他aX/围长度(m)管道影响的丿藝F板涵保护措施LLI西气东输天然气管道位于LK1+338处,属昌傅镇,直径D=1200mm,该管道下穿樟树枢纽LK1+338处拼宽的低填浅挖路基,管道采用顶管法穿过原昌金高速公路,拼宽部分管道采用盖板涵保护。此处原地面标高为54.3~54.9m,改建后的设计路面标高为55.2m,该处路基施工需要先开挖再换填,施工过程中最低标高为53.6m,管道顶标高51.925m。、天然气管道保护方案4.1管线探明在临时便道施工前,根据业主提供的管网图注示及中石油部门人员现场指定位置,采用人工开挖探明坑,探明天然气管位置及埋深。4.2开挖基础沟槽在明确天然气管走向后,沿天然气管两侧开挖涵洞基础沟槽,坡比根据地质情况进行确定,拟定土质边坡1:0.5。开挖过程全面采用人工开挖方式,管道上方禁止采取机械开挖,全部进行人工开挖,确保天然气管道安全。4.3天然气管保护方法4.3.1、路基填筑地段天然气管道保护对于路基填筑施工范围内需进行开挖,在管道上方施工盖板涵,按照设计图纸放样基础边线,继续人工开挖至基底底标高,浇筑涵洞分离式混凝土基础,再支立模板浇筑墙身混凝土,之后管道上方回填细砂至盖板底,细砂应密实,最后绑扎盖板钢筋,顶层浇筑45cm厚钢筋混凝土盖板。州遍俅wfil価Ir*s回
