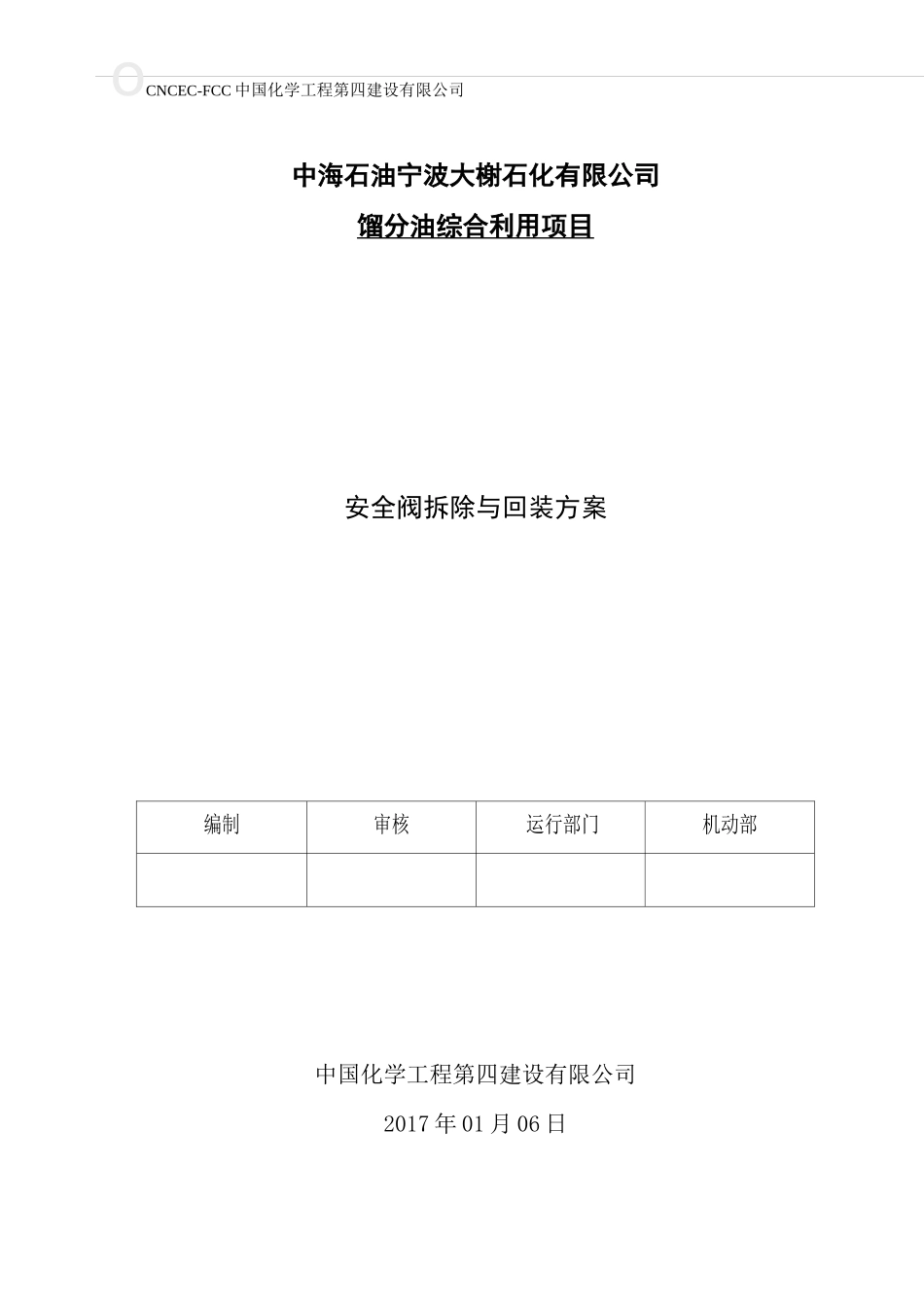

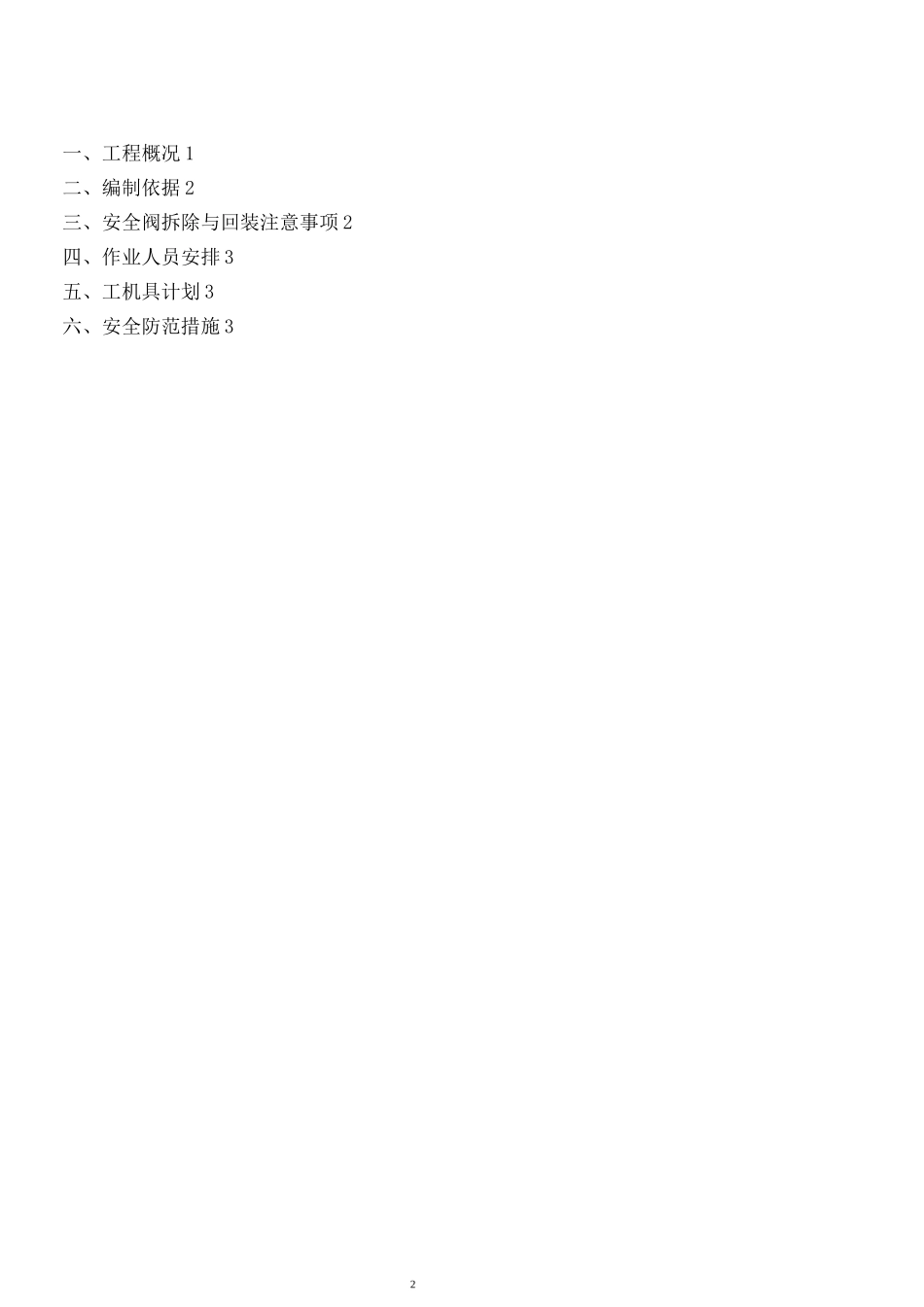

oCNCEC-FCC中国化学工程第四建设有限公司中海石油宁波大榭石化有限公司馏分油综合利用项目安全阀拆除与回装方案编制审核运行部门机动部中国化学工程第四建设有限公司2017年01月06日2一、工程概况1二、编制依据2三、安全阀拆除与回装注意事项2四、作业人员安排3五、工机具计划3六、安全防范措施3CNCEC-FCC中国化学工程第四建设有限公司3工程概况目前，十部公用工程区域有30台安全阀因校验有效日期已到期，需拆除校验合格后重新安装，安全阀规格大体为DN15~DN200范围，其中0326-SV-101低压蒸汽安全阀规格为DN200PN5.0/DN250PN2.0最重的重约200kg,安装高度为11m；凝结水站除氧器A/B四台0717-DE-101A/B/C/D安全阀规格为DN150PN2.0/DN175PN2.0，安装高度为15m；热媒水罐715-SV-102A/B安全阀规格为DN40PN2.0，安装高度为14m。净化风缓冲罐顶部0712-SV-101安全阀规格为DN100PN2.0/DN150PN2.0，安装高度为9m。合计有14台安全阀需要吊装。各安全阀具体参数如下：二、编制依据oCNCEC-FCC中国化学工程第四建设有限公司2(1)现场管道安装施工图纸(2)《工业金属管道工程施工及验收规范》(GB50235)。(3)《现场设备、工业管道焊接工程施工及验收规范》(GB50236)。(4)《工业金属管道工程质量检验评定标准》(GB50184)。(5)《给水排水管道工程施工及验收规范》GB50268(6)《起重吊运指挥信号》GB5082-85二、安全阀拆除与回装注意事项1.由于安全阀所在管线介质复杂多样，其中有高压、易燃易爆、有毒、腐蚀、令人窒息等危险介质管线，此类安全阀拆除前一定要先关闭安全阀前根部阀，无根部阀的一定要先放空或者置换管线或设备内介质。易燃易爆区域安全阀拆除与安装时必须采用铜扳手进行施工，严禁携带任何可能产生火花的物体及敲打碰撞火花的行为。安全阀拆除后危险源管口必须采用盲板封闭，安全阀要尽快校验回装，在未回装前，区域操作工要随时关注在线管线或设备的压力参数，防止超压爆炸。2•安装位置较高的安全阀拆安时需要吊车配合，拆安时要合理选择吊车。根据现场实际情况，一般吊装拟选定液压汽车吊提吊，采用单吊车提升法，即该安全阀拆除后用吊车的缓慢下落至地面。由于该安全阀起吊高度约20m，大部分作业半径约15~18m，故本次吊装需采用70t汽车吊。吊装注意事项：2.1、根据需吊装的安全阀周边具体连接情况分析有可能发生的安全隐患，逐一采取对应措施进行排除。起吊前还要确认安全阀的重心及捆绑是否牢固，确认无误时方可起吊。2.2、作业前，必须开具高空作业票与吊装作业票，整个作业过程必须有运行部监护人在场监督。作业监护人若有事离开时，必须叫停作业人员后方才能够离开。2.3、在吊装作业半径区域进行有效警示隔离，非本作业施工人员严禁进入作业警示区内，严禁人员穿行于吊臂下方。2.4、吊装前要进行设备试吊，准备工作完成后，由吊装指挥下令，吊车起勾将安全阀吊起，在吊离地面100mm后停止提升，静止5分钟后检查设备、吊车所有受力部位,没有发现任何问题后才可以开始正式吊装。2.5、试吊工作完成后，才进行正式吊装作业，由吊装指挥下令，吊车将安全阀吊起，在吊装过程中，指挥人员应随时观察，当吊车转杆，安全阀到达指定位置后，吊钩下落将安全阀放置地面。oCNCEC-FCC中国化学工程第四建设有限公司33.安全阀回装前要注意检查阀门位号与参数是否与管线或设备相符，并且检查阀门密封面是否在校验时损坏。回装前检查管口法兰密封面与原用垫片是否损坏，不合格的要及时更换，安全阀回装完成后，应逐个进行检漏试验，直到确认合格为止。四、作业人员安排施工员汽吊司机起重工管工普工监护人安全员备注1112311安全员各个作业点巡查五、工机具计划序号机械或设备名称型号规格数量自有/租赁备注1汽车吊70t1台租赁2钢丝绳6*19s1条自有3吊带1~2吨4根自有4钢丝绳卡扣2吨6个自有5铜扳手按需选择2套自有6警示带2卷自有7盲板与安全阀入口相应规格若干自有8撬棍2根自有9货车1辆租赁现场托运与送校验10气体检测仪1台自有六、安全防范措施1、所有参加施工的工作人员在进场前必须熟悉本方案的内容。2、起重机必须达到完好状态，各项证件在有效期内。3、起重吊装索具、吊具使用前要专业人员按规定要求...
