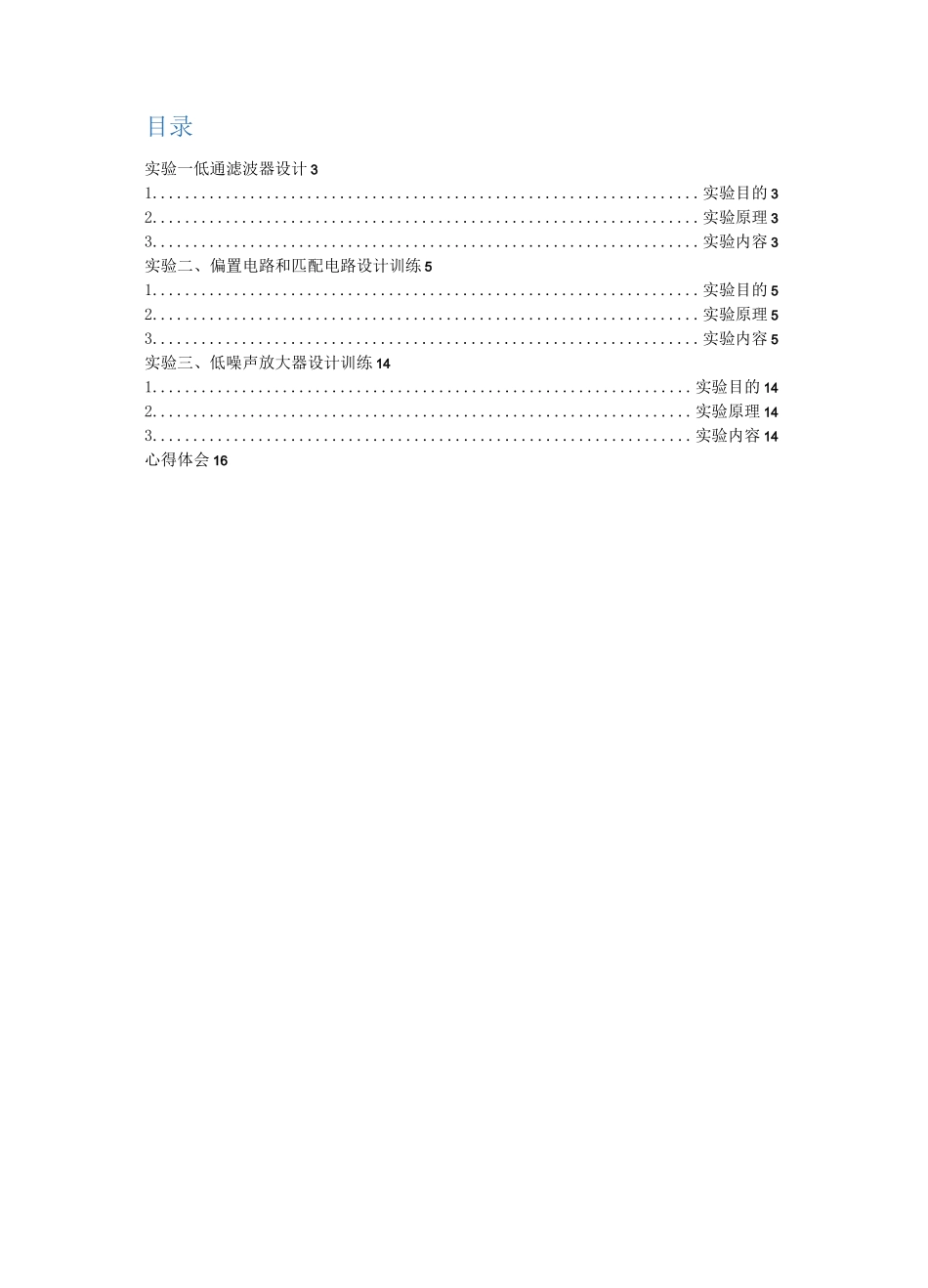

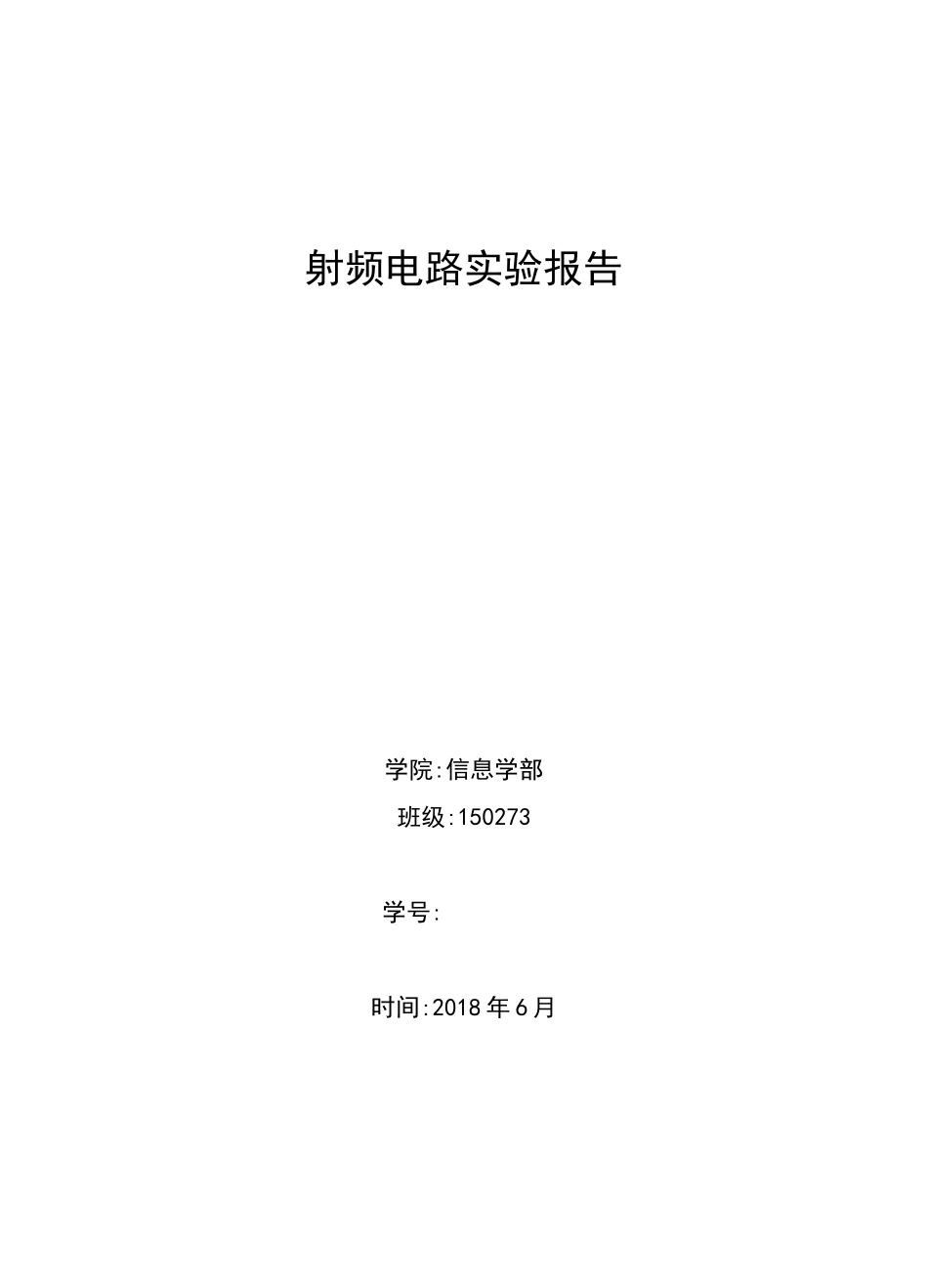

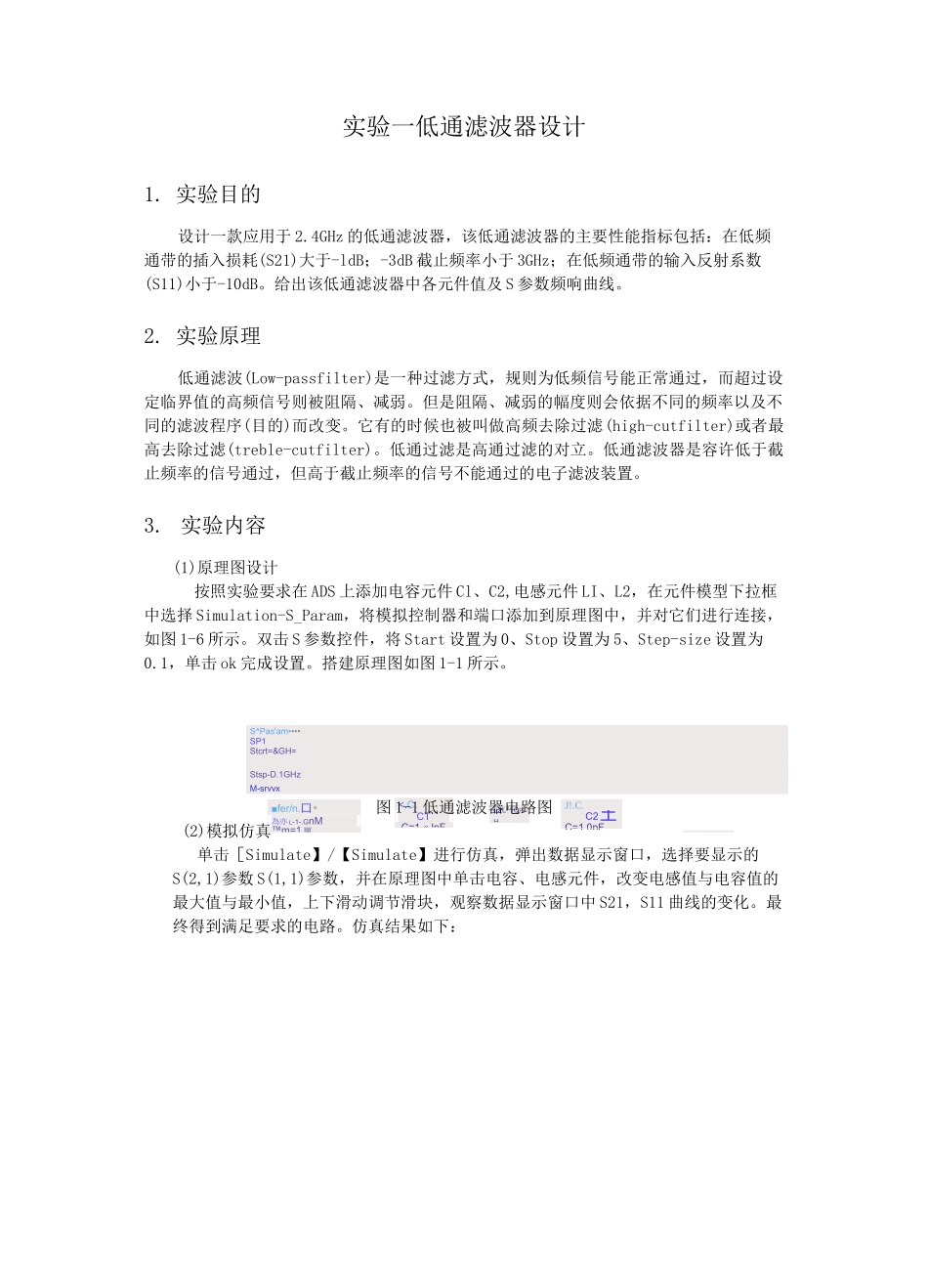

射频电路实验报告学院:信息学部班级:150273学号:时间:2018年6月目录实验一低通滤波器设计31...................................................................实验目的32...................................................................实验原理33...................................................................实验内容3实验二、偏置电路和匹配电路设计训练51...................................................................实验目的52...................................................................实验原理53...................................................................实验内容5实验三、低噪声放大器设计训练141..................................................................实验目的142..................................................................实验原理143..................................................................实验内容14心得体会16■fer/n.口•為亦L-1-.GnM™m=1丽<.C.CT,C=1.«JpFL2L*1QPHJ!.C.C2土C=1.0pFZ=50Ohm.实验一低通滤波器设计1.实验目的设计一款应用于2.4GHz的低通滤波器，该低通滤波器的主要性能指标包括：在低频通带的插入损耗(S21)大于-ldB；-3dB截止频率小于3GHz；在低频通带的输入反射系数(S11)小于-10dB。给出该低通滤波器中各元件值及S参数频响曲线。2.实验原理低通滤波(Low-passfilter)是一种过滤方式，规则为低频信号能正常通过，而超过设定临界值的高频信号则被阻隔、减弱。但是阻隔、减弱的幅度则会依据不同的频率以及不同的滤波程序(目的)而改变。它有的时候也被叫做高频去除过滤(high-cutfilter)或者最高去除过滤(treble-cutfilter)。低通过滤是高通过滤的对立。低通滤波器是容许低于截止频率的信号通过，但高于截止频率的信号不能通过的电子滤波装置。3.实验内容(1)原理图设计按照实验要求在ADS上添加电容元件Cl、C2,电感元件LI、L2，在元件模型下拉框中选择Simulation-S_Param，将模拟控制器和端口添加到原理图中，并对它们进行连接，如图1-6所示。双击S参数控件，将Start设置为0、Stop设置为5、Step-size设置为0.1，单击ok完成设置。搭建原理图如图1-1所示。S^Pas'am••••SP1Stcrt=&GH=Stsp-D.1GHzM-srvvx图1-1低通滤波器电路图(2)模拟仿真单击［Simulate】/【Simulate】进行仿真，弹出数据显示窗口，选择要显示的S(2,1)参数S(1,1)参数，并在原理图中单击电容、电感元件，改变电感值与电容值的最大值与最小值，上下滑动调节滑块，观察数据显示窗口中S21，S11曲线的变化。最终得到满足要求的电路。仿真结果如下：UL5凶Eoo0o-YkiliSlider服DEIiKlodtOftfvriesRcie-lVtbxs,Upil-i.Lv^oiluahaLLiO£1414|JUlt严TunsParametersSikdli.LiSai«£lLdtTKtfSitpTftr*Visibility.Ir-K-itvr4Vil-QttCLV«1UH5c«图1-2仿真参数设置图1-3仿真结果可以看出在低频通带的插入损耗dB(S(2,1))=-0.062dB>-1dB，-3dB截止频率为2.7GHz〈3GHz；在低频通带的输入反射系数dB(S(l,l))=-18.500〈-10dB。满足实验要求。新建以BJT_curve_tracer为原理图的模板，并插入晶体管pb_hp_AT32033_199501添加元件，连线后得到下图所示电路：H\J®lSFlp_'AT^15'111&9501LDCSRC2.pbldc=iBBQ1+|V_DC—SRC1-TVdc=VCErob图2-1电路原理实验二、偏置电路和匹配电路设计训练1.实验目的请为编号为pb_hp_AT32033_19950105的晶体管设计偏置电路和匹配电路，使得S]1、S22均小于-40dB，并给出具体的偏置电路和匹配电路及S参数频响曲线。2.实验原理偏置电路晶体管构成的放大器要做到不失真地将信号电压放大，就必须保证晶体管的发射结正偏、集电结反偏。即应该设置它的工作点。所谓工作点就是通过外部电路的设置使晶体管的基极、发射极和集电极处于所要求的电位(可根据计算获得)。这些外部电路就称为偏置电路。阻抗匹配(impedancematching)信号源内阻与所接传输线的特性阻抗大小相等且相位相同，或传输线的特性阻抗与所接负载阻抗的大小相等且相位相同，分别称为传输线的输入端或输出端处于阻抗匹配状态，简称为阻抗...
