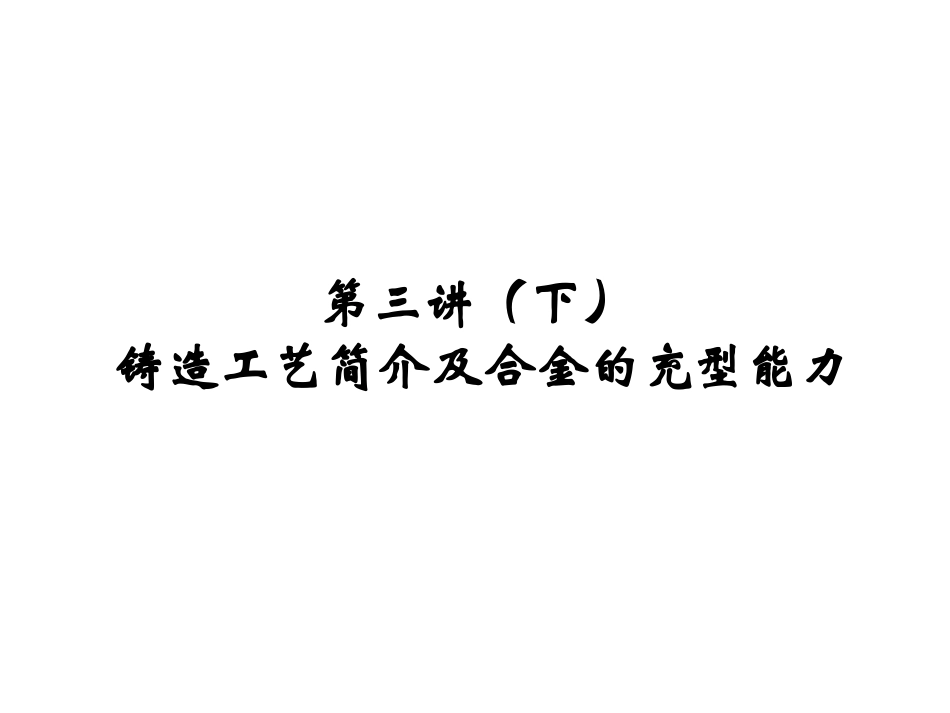

第三讲(下) 铸造工艺简介及合金的充型能力基础VIP免费

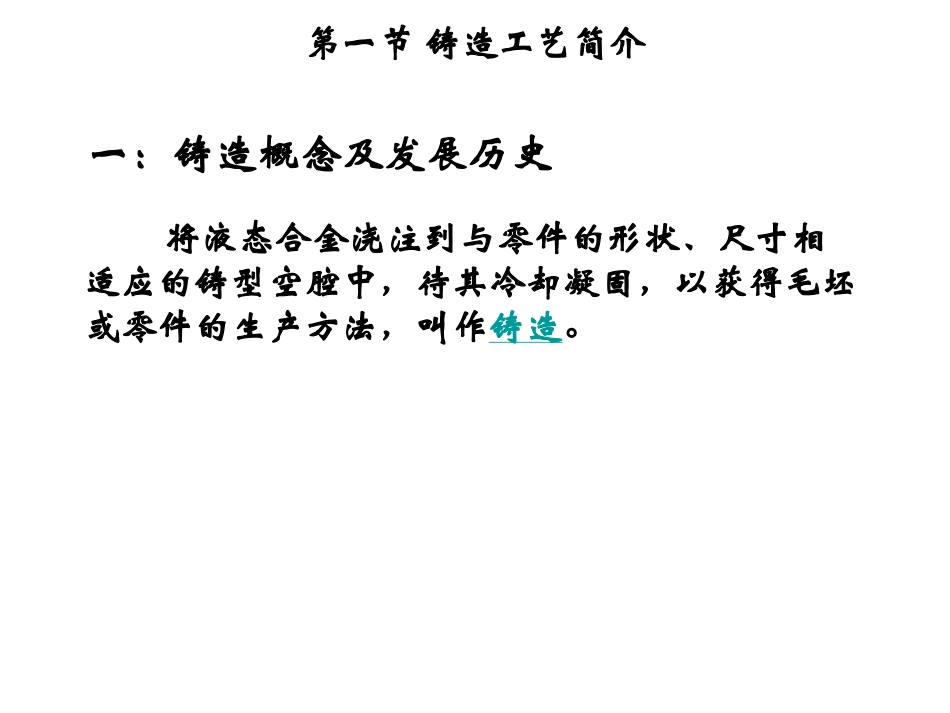

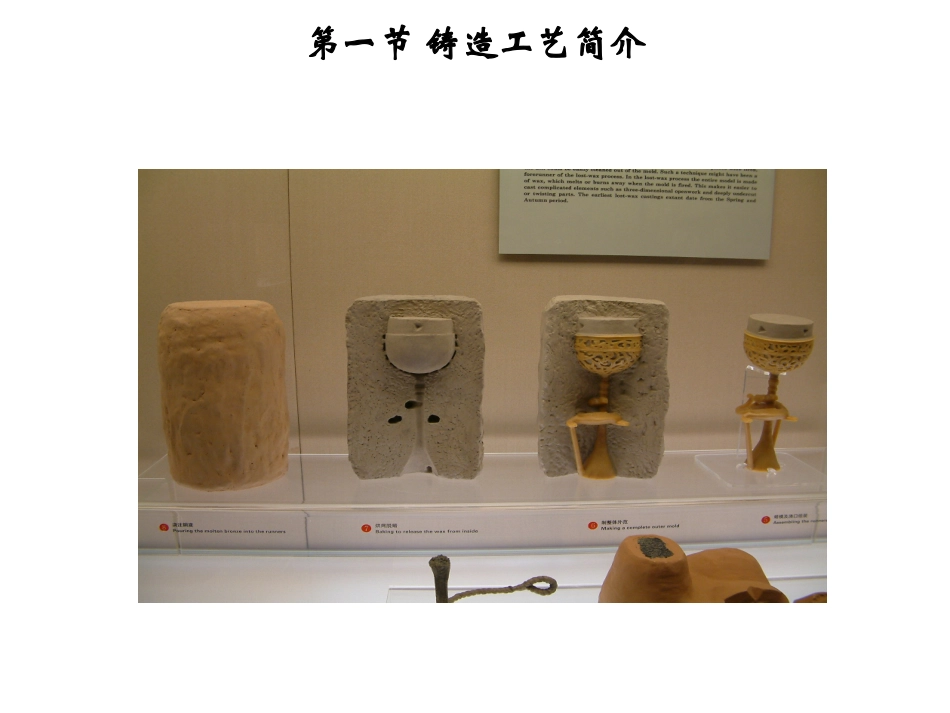

第三讲（下）铸造工艺简介及合金的充型能力第一节铸造工艺简介将液态合金浇注到与零件的形状、尺寸相适应的铸型空腔中，待其冷却凝固，以获得毛坯或零件的生产方法，叫作铸造。一：铸造概念及发展历史第一节铸造工艺简介第一节铸造工艺简介第一节铸造工艺简介中华世纪钟50吨俄沙皇钟1735年196吨第一节铸造工艺简介二、铸造成形的特点及应用•适合制造形状复杂、特别是内腔形状复杂的铸件；第一节铸造工艺简介二、铸造成形的特点及应用•铸件的大小几乎不受限制；第一节铸造工艺简介二、铸造成形的特点及应用•成本较低，使用的材料范围广；第一节铸造工艺简介二、铸造成形的特点及应用•铸件内部组织粗大，机械性能一般较塑性成形零件要低；•铸造劳动环境差，强度高。第一节铸造工艺简介二、铸造成形的特点及应用日常生活：铁锅、暖气片、阀门等；工农业生产：锄头、铁犁铧、机床床身等；武器装备：车辆底盘、发动机减速箱壳体等。第一节铸造工艺简介三、铸造成形的分类砂型铸造特种铸造熔模铸造、金属型铸造、压力铸造、低压铸造和离心铸造等。第一节铸造工艺简介四、常用铸造合金1、铸铁第一节铸造工艺简介四、常用铸造合金1.铸铁——灰铸铁第一节铸造工艺简介四、常用铸造合金1.铸铁——可锻铸铁第一节铸造工艺简介第一节铸造工艺简介四、常用铸造合金1.铸铁——可锻铸铁第一节铸造工艺简介四、常用铸造合金1.铸铁——可锻铸铁四、常用铸造合金1.铸铁——球墨铸铁第一节铸造工艺简介四、常用铸造合金第一节铸造工艺简介河南巩县铁生沟西汉铁镢西汉铁镢金相照片1.铸铁——球墨铸铁第一节铸造工艺简介四、常用铸造合金1.铸铁——球墨铸铁第一节铸造工艺简介四、常用铸造合金1.铸铁——球墨铸铁第一节铸造工艺简介四、常用铸造合金1.铸铁——球墨铸铁四、常用铸造合金1、铸铁——蠕墨铸铁第一节铸造工艺简介四、常用铸造合金2、铸钢第一节铸造工艺简介强度大，抗冲击能力强；可铸焊结合。四、常用铸造合金3、铸造有色金属第一节铸造工艺简介第二节铸造工艺理论基础第二节铸造工艺理论基础合金的铸造性能：——合金在铸造生产过程中表现出来的工艺性能。通常是指合金的流动性、收缩性、吸气性及偏析等性能。一、合金的充型能力二、合金的凝固特点三、合金的收缩性四、合金的吸气性及气孔第二节铸件工艺理论基础一、合金的充型能力合金的充型能力，是指液态合金充满铸型，获得轮廓清晰、形状准确的铸件的能力。1、充型能力moldfillingcapacity第二节铸件工艺理论基础充型能力差导致的缺陷——冷隔第二节铸件工艺理论基础充型能力差导致的缺陷——冷隔第二节铸件工艺理论基础充型能力差导致的缺陷——冷隔与浇不足冷隔浇不足•合金的流动性指合金本身在液态下的流动能力。一、合金的充型能力2、影响充型能力的因素第二节铸件工艺理论基础不同成分合金的结晶特性第二节铸件工艺理论基础不同成分合金的结晶特性共晶合金第二节铸件工艺理论基础共晶合金的结晶特性第二节铸件工艺理论基础不同成分合金的结晶特性第二节铸件工艺理论基础不同成分合金的结晶特性非共晶合金第二节铸件工艺理论基础非共晶合金的结晶特性第二节铸件工艺理论基础第二节铸件工艺理论基础Fe-C合金流动性和相图的关系为了保证充型，因尽可能选择流动性好的合金来铸造！•合金的流动性一、合金的充型能力2、影响充型能力的因素第二节铸件工艺理论基础•浇注条件一、合金的充型能力浇注温度浇注压力2、影响充型能力的因素第二节铸件工艺理论基础液相结构图第二节铸件工艺理论基础浇注温度影响浇铸温度越高：液态保持时间越长提高问题：浇铸温度是不是越高越好？充型能力一、合金的充型能力第二节铸件工艺理论基础在保证充型的前提下，浇注温度越低越好第二节铸件工艺理论基础浇注压力充型速度增大加快充型能力提高第二节铸件工艺理论基础浇注压力的影响在铸造生产中，常采用增加压力的方法来保证充型。例如：砂型铸造时，增高直浇道高度。第二节铸件工艺理论基础•铸型特性一、合金的充型能力铸型的导热能力铸型的复杂程度铸型中的气体2、影响充型能力的因素第二节铸件工艺理论基础铸型的导热能力铸型的复杂程度铸型...
