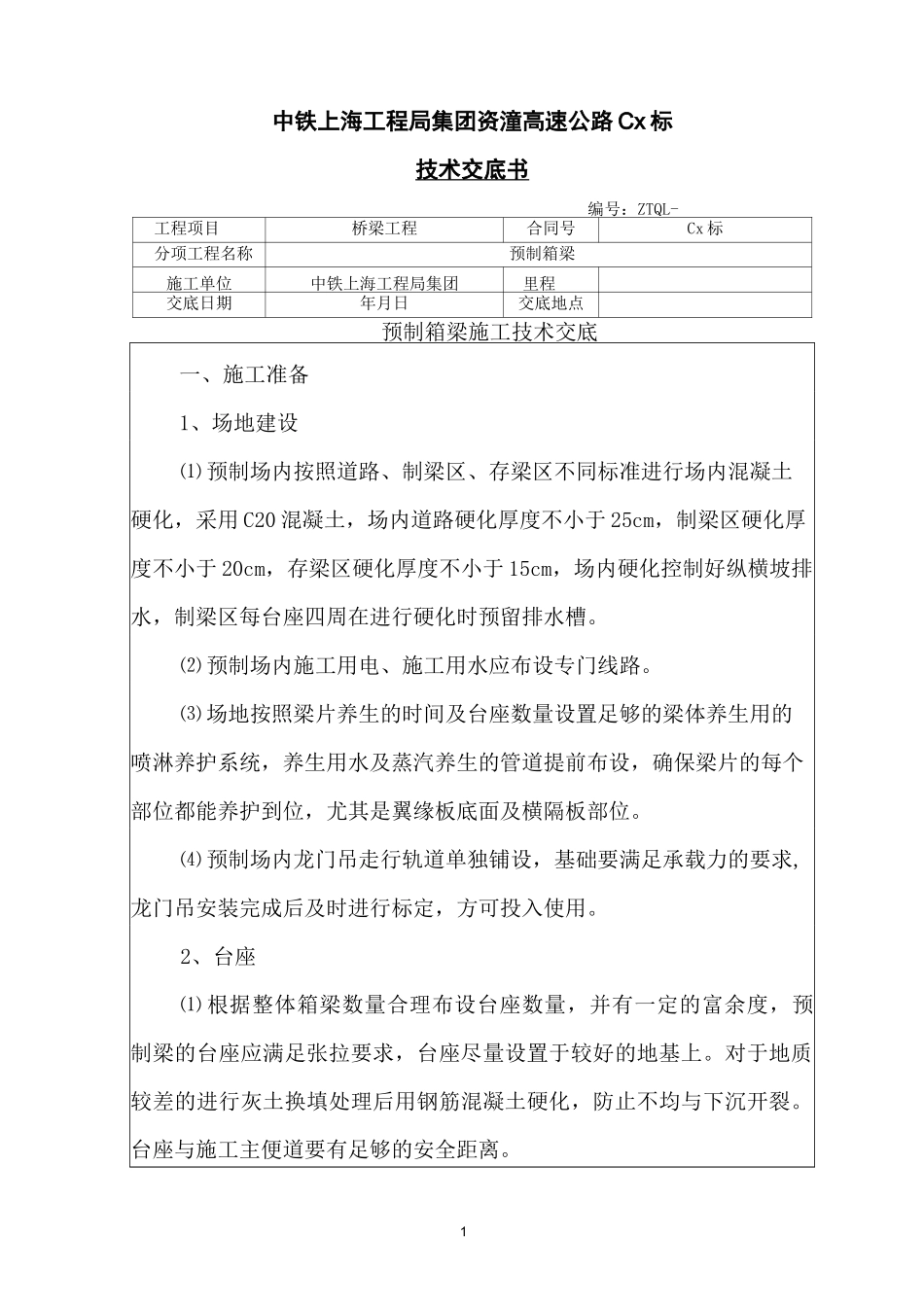

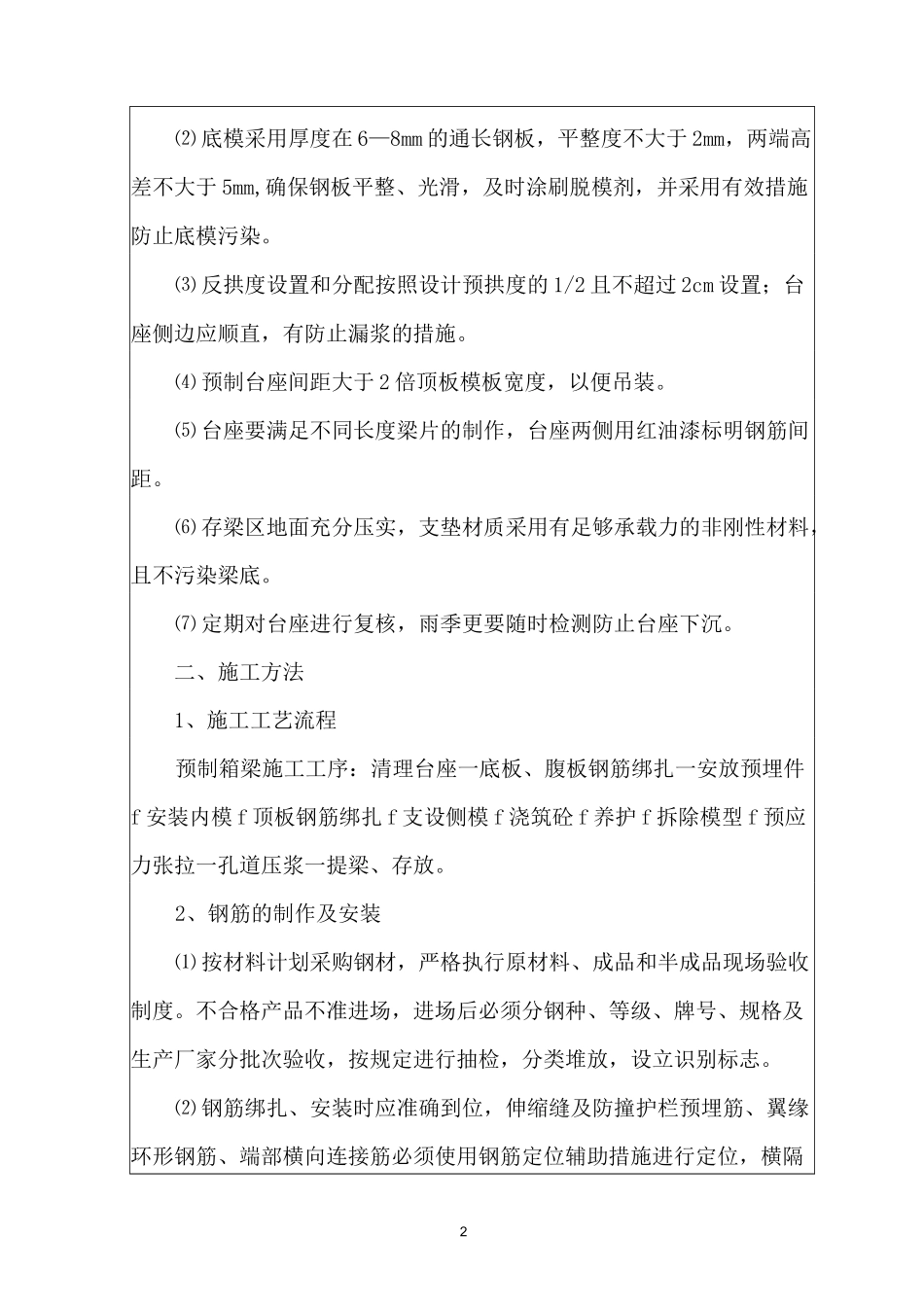

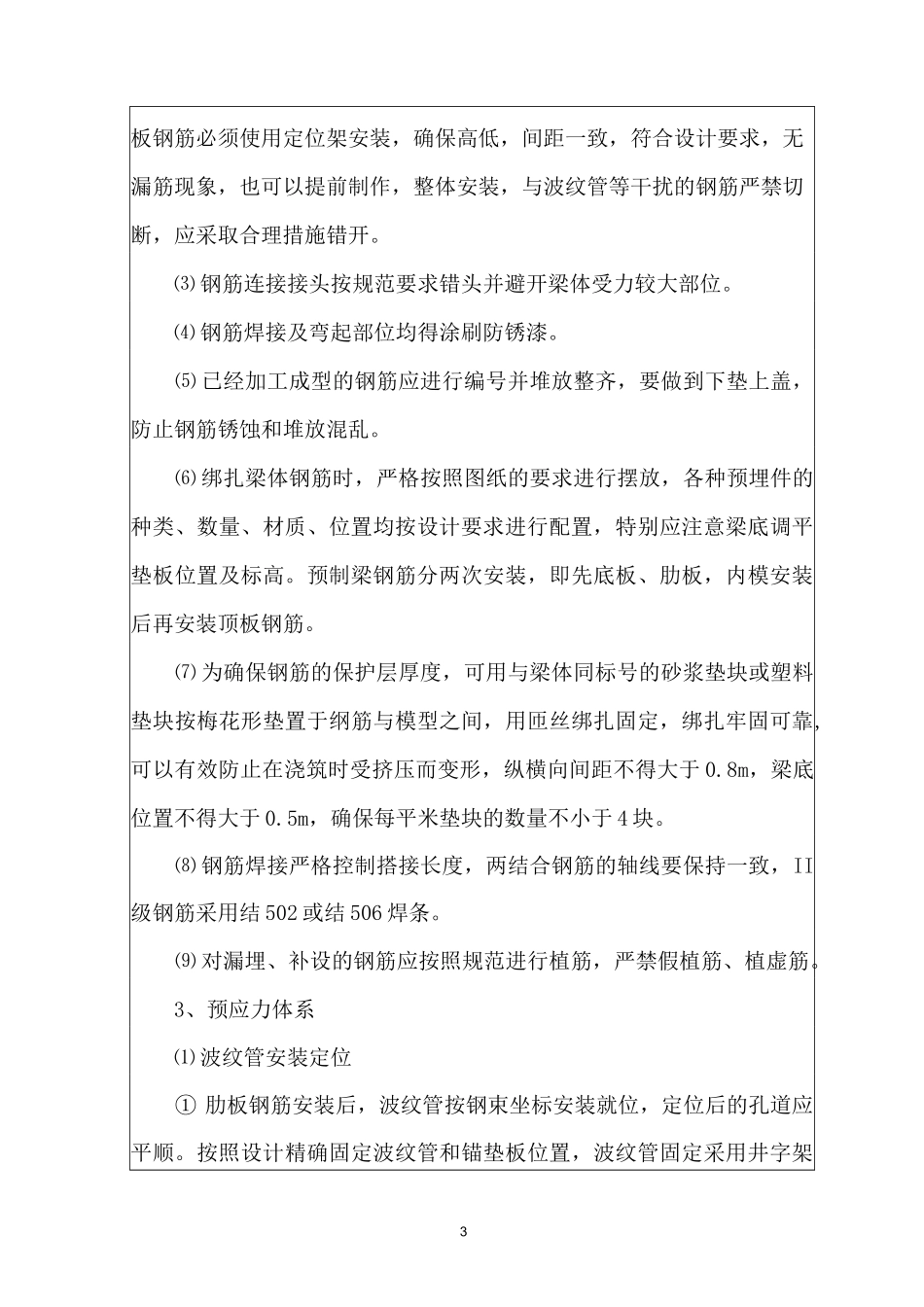

1中铁上海工程局集团资潼高速公路Cx标技术交底书编号：ZTQL-工程项目桥梁工程合同号Cx标分项工程名称预制箱梁施工单位中铁上海工程局集团里程交底日期年月日交底地点预制箱梁施工技术交底一、施工准备1、场地建设⑴预制场内按照道路、制梁区、存梁区不同标准进行场内混凝土硬化，采用C20混凝土，场内道路硬化厚度不小于25cm，制梁区硬化厚度不小于20cm，存梁区硬化厚度不小于15cm，场内硬化控制好纵横坡排水，制梁区每台座四周在进行硬化时预留排水槽。⑵预制场内施工用电、施工用水应布设专门线路。⑶场地按照梁片养生的时间及台座数量设置足够的梁体养生用的喷淋养护系统，养生用水及蒸汽养生的管道提前布设，确保梁片的每个部位都能养护到位，尤其是翼缘板底面及横隔板部位。⑷预制场内龙门吊走行轨道单独铺设，基础要满足承载力的要求,龙门吊安装完成后及时进行标定，方可投入使用。2、台座⑴根据整体箱梁数量合理布设台座数量，并有一定的富余度，预制梁的台座应满足张拉要求，台座尽量设置于较好的地基上。对于地质较差的进行灰土换填处理后用钢筋混凝土硬化，防止不均与下沉开裂。台座与施工主便道要有足够的安全距离。2⑵底模采用厚度在6—8mm的通长钢板，平整度不大于2mm，两端高差不大于5mm,确保钢板平整、光滑，及时涂刷脱模剂，并采用有效措施防止底模污染。⑶反拱度设置和分配按照设计预拱度的1/2且不超过2cm设置；台座侧边应顺直，有防止漏浆的措施。⑷预制台座间距大于2倍顶板模板宽度，以便吊装。⑸台座要满足不同长度梁片的制作，台座两侧用红油漆标明钢筋间距。⑹存梁区地面充分压实，支垫材质采用有足够承载力的非刚性材料，且不污染梁底。⑺定期对台座进行复核，雨季更要随时检测防止台座下沉。二、施工方法1、施工工艺流程预制箱梁施工工序：清理台座一底板、腹板钢筋绑扎一安放预埋件f安装内模f顶板钢筋绑扎f支设侧模f浇筑砼f养护f拆除模型f预应力张拉一孔道压浆一提梁、存放。2、钢筋的制作及安装⑴按材料计划采购钢材，严格执行原材料、成品和半成品现场验收制度。不合格产品不准进场，进场后必须分钢种、等级、牌号、规格及生产厂家分批次验收，按规定进行抽检，分类堆放，设立识别标志。⑵钢筋绑扎、安装时应准确到位，伸缩缝及防撞护栏预埋筋、翼缘环形钢筋、端部横向连接筋必须使用钢筋定位辅助措施进行定位，横隔3板钢筋必须使用定位架安装，确保高低，间距一致，符合设计要求，无漏筋现象，也可以提前制作，整体安装，与波纹管等干扰的钢筋严禁切断，应采取合理措施错开。⑶钢筋连接接头按规范要求错头并避开梁体受力较大部位。⑷钢筋焊接及弯起部位均得涂刷防锈漆。⑸已经加工成型的钢筋应进行编号并堆放整齐，要做到下垫上盖，防止钢筋锈蚀和堆放混乱。⑹绑扎梁体钢筋时，严格按照图纸的要求进行摆放，各种预埋件的种类、数量、材质、位置均按设计要求进行配置，特别应注意梁底调平垫板位置及标高。预制梁钢筋分两次安装，即先底板、肋板，内模安装后再安装顶板钢筋。⑺为确保钢筋的保护层厚度，可用与梁体同标号的砂浆垫块或塑料垫块按梅花形垫置于纲筋与模型之间，用匝丝绑扎固定，绑扎牢固可靠,可以有效防止在浇筑时受挤压而变形，纵横向间距不得大于0.8m，梁底位置不得大于0.5m，确保每平米垫块的数量不小于4块。⑻钢筋焊接严格控制搭接长度，两结合钢筋的轴线要保持一致，II级钢筋采用结502或结506焊条。⑼对漏埋、补设的钢筋应按照规范进行植筋，严禁假植筋、植虚筋。3、预应力体系⑴波纹管安装定位①肋板钢筋安装后，波纹管按钢束坐标安装就位，定位后的孔道应平顺。按照设计精确固定波纹管和锚垫板位置，波纹管固定采用井字架4巾12钢筋点焊在主筋上，固定钢筋间距为直线段1.0m，曲线段0.5m。②冷轧薄钢带卷制的波纹管厚度不宜小于0.35mm,波纹管的连接应采用管长200mm的大一号同型波纹管，并用胶带包裹，确保不漏浆,防止水泥浆渗入导致堵塞。波纹管安装纵向偏差不大于3.0cm，横向偏差不大于1.0cm，竖向偏差不大于1.0cm。③钢筋焊接时应做好金属波纹管的保护工作，如在管上覆盖湿布，以防焊渣灼穿管壁发生漏浆。④圆形波纹管在浇筑前应穿入...
