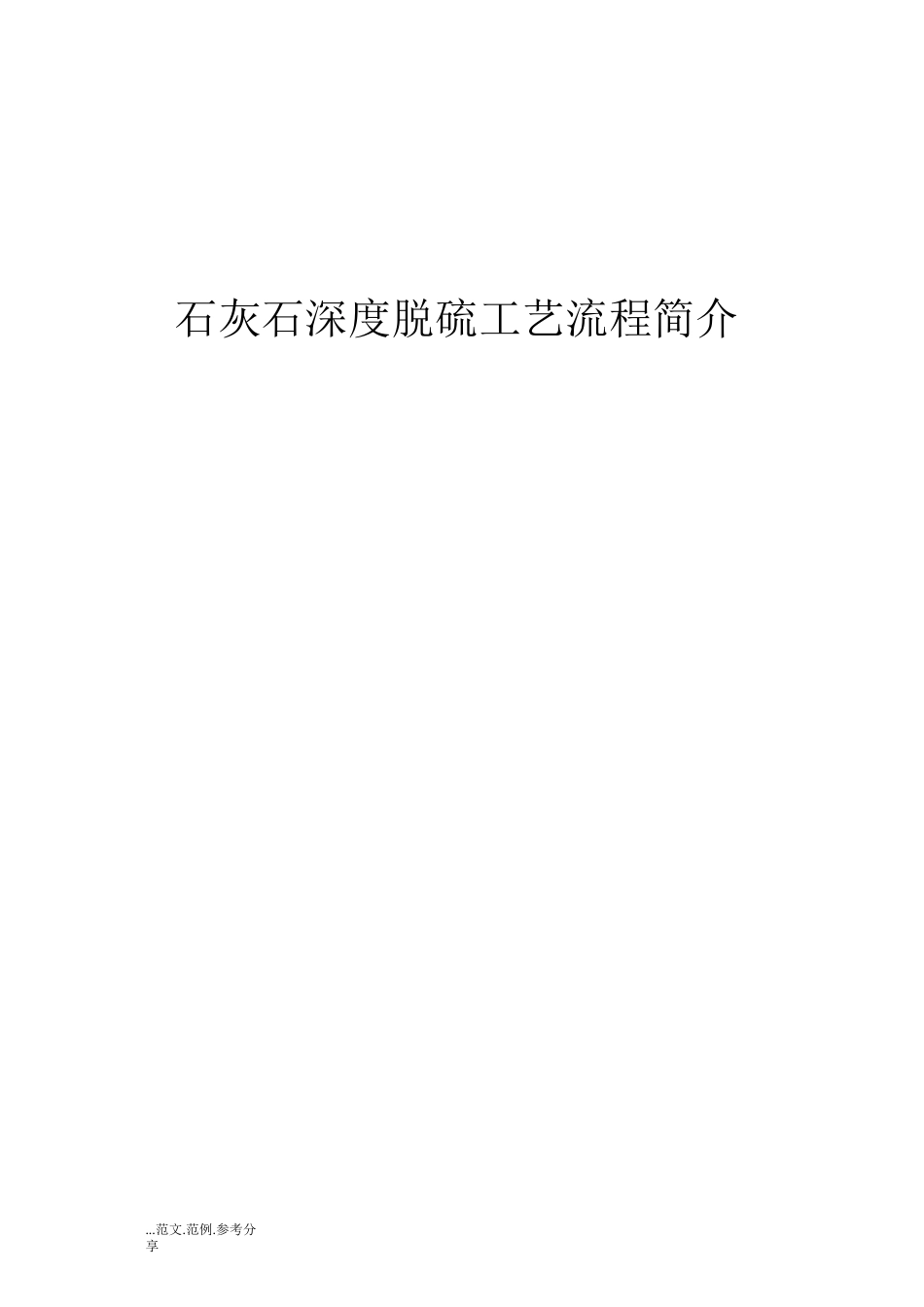

石灰石深度脱硫工艺流程简介VIP专享VIP免费

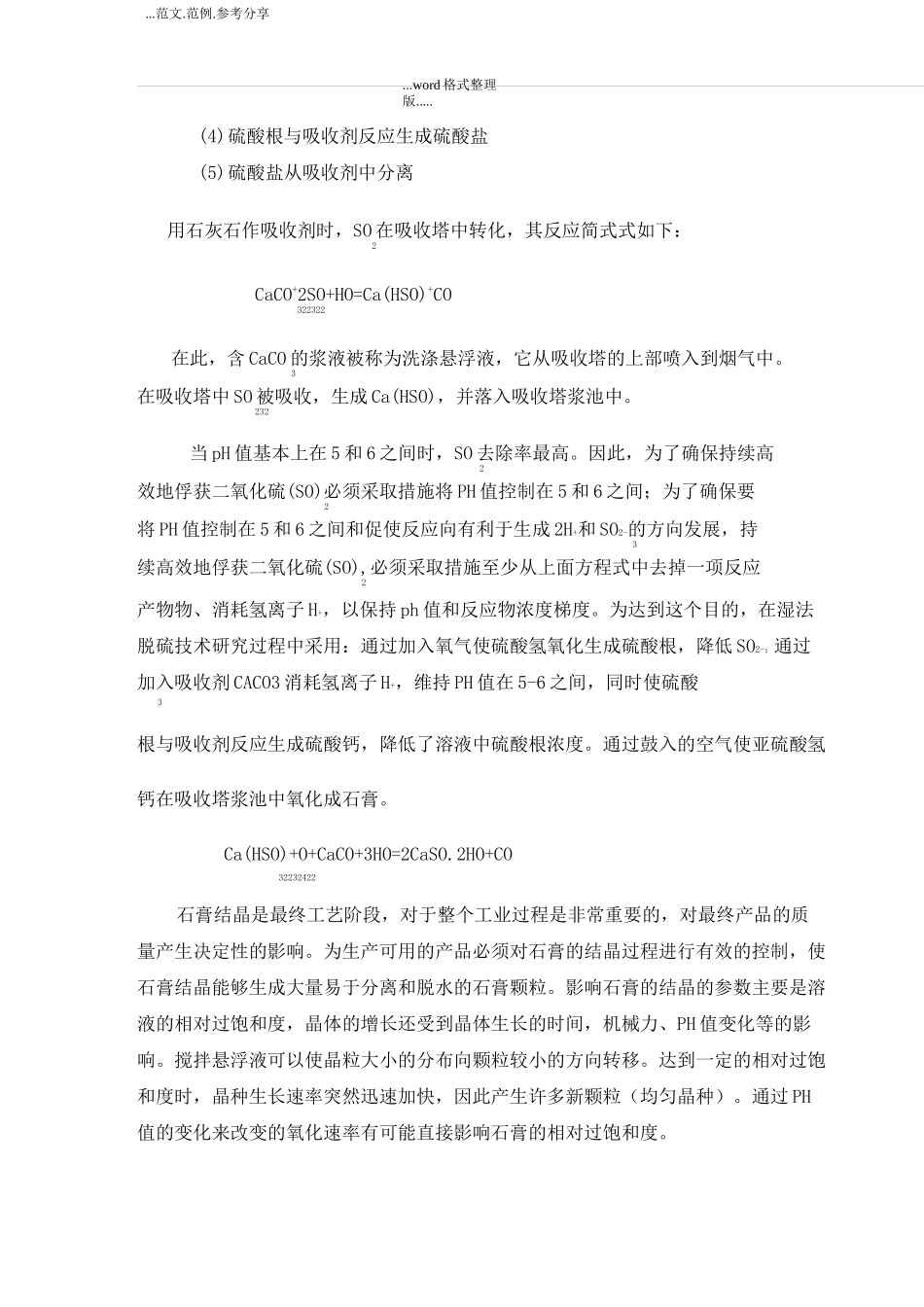

...范文.范例.参考分享石灰石深度脱硫工艺流程简介...word格式整理版........范文.范例.参考分享...word格式整理版........范文.范例.参考分享(4)硫酸根与吸收剂反应生成硫酸盐(5)硫酸盐从吸收剂中分离用石灰石作吸收剂时，SO在吸收塔中转化，其反应简式式如下：2CaCO+2SO+HO=Ca(HSO)+CO322322在此，含CaCO的浆液被称为洗涤悬浮液，它从吸收塔的上部喷入到烟气中。3在吸收塔中SO被吸收，生成Ca(HSO)，并落入吸收塔浆池中。232当pH值基本上在5和6之间时，SO去除率最高。因此，为了确保持续高2效地俘获二氧化硫(SO)必须采取措施将PH值控制在5和6之间；为了确保要2将PH值控制在5和6之间和促使反应向有利于生成2H+和SO2-的方向发展，持3续高效地俘获二氧化硫(SO),必须采取措施至少从上面方程式中去掉一项反应2产物物、消耗氢离子H+，以保持ph值和反应物浓度梯度。为达到这个目的，在湿法脱硫技术研究过程中采用：通过加入氧气使硫酸氢氧化生成硫酸根，降低SO2-；通过加入吸收剂CACO3消耗氢离子H+，维持PH值在5-6之间，同时使硫酸3根与吸收剂反应生成硫酸钙，降低了溶液中硫酸根浓度。通过鼓入的空气使亚硫酸氢钙在吸收塔浆池中氧化成石膏。Ca(HSO)+O+CaCO+3HO=2CaSO.2HO+CO32232422石膏结晶是最终工艺阶段，对于整个工业过程是非常重要的，对最终产品的质量产生决定性的影响。为生产可用的产品必须对石膏的结晶过程进行有效的控制，使石膏结晶能够生成大量易于分离和脱水的石膏颗粒。影响石膏的结晶的参数主要是溶液的相对过饱和度，晶体的增长还受到晶体生长的时间，机械力、PH值变化等的影响。搅拌悬浮液可以使晶粒大小的分布向颗粒较小的方向转移。达到一定的相对过饱和度时，晶种生长速率突然迅速加快，因此产生许多新颗粒（均匀晶种）。通过PH值的变化来改变的氧化速率有可能直接影响石膏的相对过饱和度。...word格式整理版........范文.范例.参考分享由于浆液循环使用，浆液中除石灰石外，还含有大量石膏。当石膏达到一定的过饱和度时（约130%）抽出一部分浆液送往石膏处理站，制成工业石膏。剩余浆液与新浆循环浆液混合，使加入的吸收剂充分被利用，并确保晶体的增长。石膏晶体的增长是最终产品处理比较简单的先决条件。同时从吸收塔浆池中抽出相当量的反应物并送到石膏处理站。这批物料流的组分和吸收塔浆池中悬浮液相同，但是为了使其与悬浮液区别开，称为石膏浆液。在残余水分小于10%重量的干石膏作为副产品从最后的工艺流程阶段排出。除了SO外，Cl、F以很高的效率从烟气中排出。除氯化物、佛化物外，一2系列的不溶性组分例如氧化铁，氧化铝和硅酸盐随一级脱水中产生的稀释流有相当一部分作为废水排放，以保证那些不需要的杂质在吸收浆液中的浓度保持在正常范围内。综上所述，脱硫效率控制主要是通过以下手段控制的：1控制吸收塔浆液的PH值（通过新石灰石浆液的加入）、2增加烟气在吸收塔内部的停留时间（增开循环浆泵）3控制石膏晶体（主要通过检测浆液比重来实现）...word格式整理版…范文.范例.参考分享（图一）湿式石灰石-石膏脱硫系统工艺流程图...word格式整理版…范文.范例.参考分享1.气气加热器2.增压风机3.氧化风机4.吸收塔5.石膏抽出泵6.旋流器7.石膏浆罐&工艺水箱9.废水旋流器10.石灰石破碎机11.提升机12.石灰石仓13.皮带秤14.石灰石旋流器15.球磨机16.真空皮带机17.真空泵18.滤液箱19.石膏仓20.石灰石浆罐...word格式整理版........范文.范例.参考分享...word格式整理版........范文.范例.参考分享机组启动后，当除尘器出口烟气温度达到设计值（〉120°C）,除尘器投入运行后，锅炉已经投入一层以上的煤粉燃烧器后，即可运行脱硫装置。但在锅炉启动期间，一般不能投运装置，以便防止粉尘进入装置，保证脱硫石膏品质合格。装置负荷特性。脱硫装置的负荷特性设计为可随着机组符合变化而变化，可满足机组负荷变化的要求。脱硫装置的运行保护为了装置的安全稳定运行，分级设计了系统和安全保护系统。脱硫装置的保护主要有1.增压风机故障2.GGH故障3.无循环泵运行故障4.原烟气/净烟气档板未打开故障5.原烟气超温故障6.烟气超压故障主要控制回路简介脱硫装置的主要控制回...
