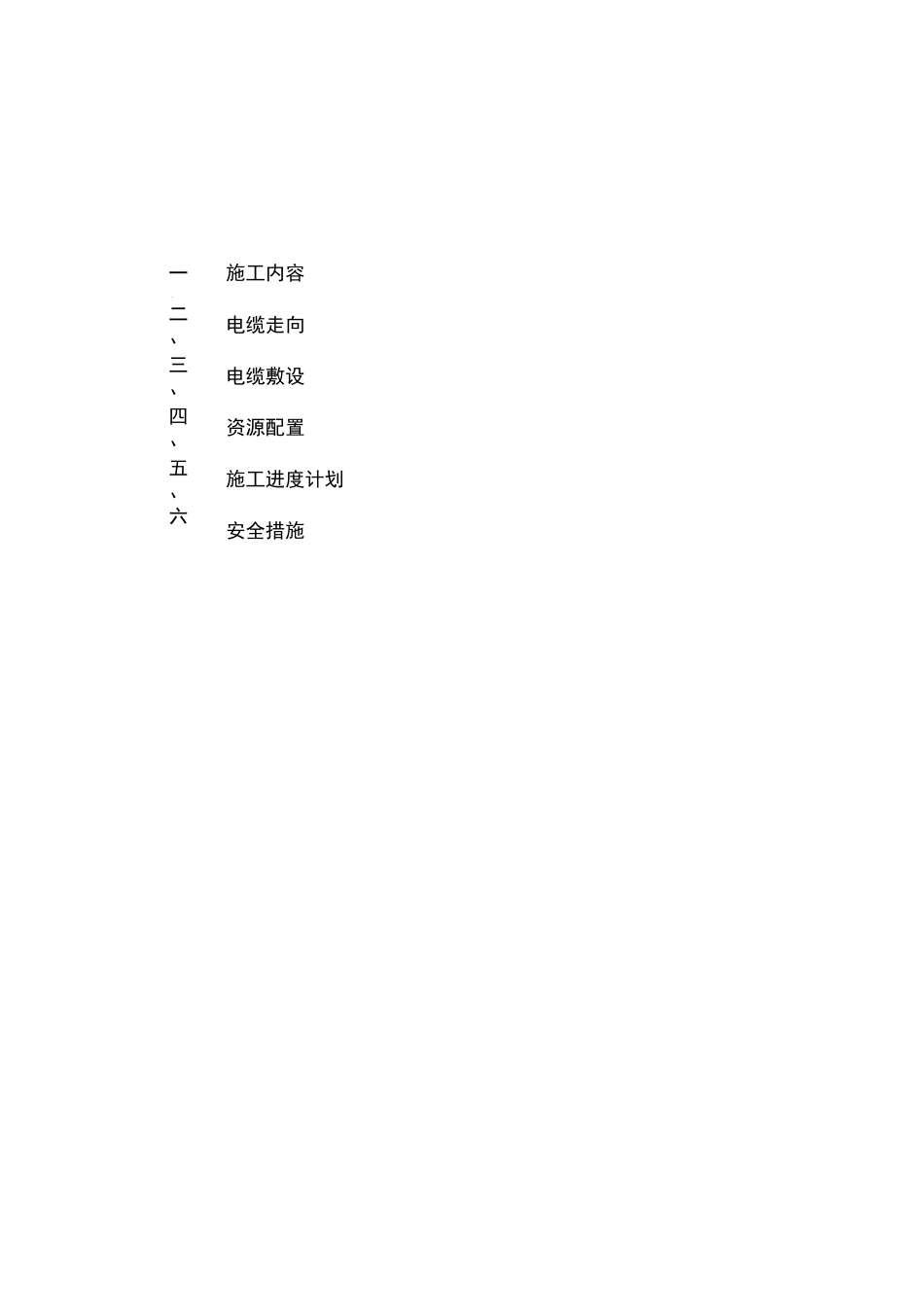

10KV高压电缆敷设专项施工方案一、施工内容二、电缆走向三、电缆敷设四、资源配置五、施工进度计划六、安全措施10kv电缆敷设方案一、施工内容北京奔驰汽车改扩建项目员工活动中心室外设置800KVA箱式变压器一台，位于员工活动中心西北角，电源取自2号联合厂房（焊装车间）西侧二层配电室内。选用电缆型号为YJV22-10KV-3*95.电缆敷设根据现场情况分为管廊敷设和地面直埋敷设两部分。全长计划2100米，电缆敷设完毕后，首端配电室内电源取自14号高压柜，末端需订购800KVA箱式变压器一台，所有电缆头压接完毕后通电运行。二、电缆走向本次电缆敷设走向依据北京奔驰汽车员工活动中心电气外线图制定。根据现场实际勘察，基本走向为2号联合厂房（焊装车间）二层配电室引出电源——经室外西侧管廊电缆桥架向北——成品车停车场东北角引至地面——向西地面直埋敷设——质量检测中心（151）西北角——沿厂内向北主路直埋——员工活动中心。（详图参照员工活动中心电气外线图）三、电缆敷设1、电缆敷设工艺流程图如下：2、电缆进场检查验收：电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观规格型号、电压等级、长度、合格证、耐热阻燃的标识。3、电缆敷设准备3.1、技术准备。认真研究电气施工图，掌握电缆的分布走向情况，在过路面、转弯等管道交叉处进行详细勘察。3.2、人员、机具准备。敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行安全技术培训。施工电缆前准备充分敷设电缆用的机具，如电缆放线架、卷扬机、电缆滑轮、通讯联络工具等。3.3、现场准备。检查桥架安装情况并清理桥架内的杂物。清理电缆敷设沿途的障碍，为放电缆创造很好的外部条件。4、电缆敷设本次施工电缆全长计划为2100米，工程量巨大，且穿越的厂区部位较多，根据现场走向情况，主要为沿桥架敷设和电缆直埋敷设两种安装方式混合。4.1、电缆沿桥架敷设此阶段为电源引自1号联合厂房（焊装车间）二层配电室内，施工过程相对简单，因室内室外管廊桥架已安装就位，因此可直接于桥架内敷设电缆。此阶段电缆长度约为400米。施工过程因通过室外管廊，高空作业工人需注意系好安全带，注意高空作业安全措施。配电室内由高压柜引出电源一段需增设桥架200*100。4.2、电缆直埋敷设电缆引至成品车停车场东北角时，电缆由室外管廊柱子引下至地面，敷设方式改为地面直埋，竖向需新增加一段200*100桥架。电缆直埋敷设长度约为1700米。1）敷设区域涉及范围比较大，电缆埋入地下的深度不应小于700mm（由地面到电缆外皮），所以开挖电缆沟的深度应大于700mm。电缆沟的宽度：单条电缆是350mm,所以电缆沟的宽度应依据电缆的数量决定。直埋电缆沟如附图所示。2）挖沟完毕。沟底应平整,深浅一致,沟底必须有一层良好土层,防止石头或杂物凸起,同时要处理好易塌陷的地段,穿过道路的电缆可经过事先埋设机械强度较高的管子,管子的内径应大于电缆外径1.5倍。3）再次核对电缆的型号、长度、规格和电缆头辅料。4）敷设电缆时应从电缆盘上方引出电缆,严禁将电缆扭成死角。施工时交联聚乙烯三芯电缆弯曲半径不得小于该电缆外径10倍。放电缆时应顺电缆圈慢慢拉直,并要注意不能把电缆放在地面拖拉以免破坏外保护层。放电缆时还应注意合理安排长度,以免造成浪费,并尽量减少中间接头。直埋电缆除了考虑在制作终端头有足够的长度外,还要流有电缆全长0.5%~1%的备用长度。5）电缆施放后检查电缆外观应无机械损伤,检查合格后就可在电缆上面铺上100mm的砂层，然后在砂层上面铺设事先准备好的保护盖板，其宽度应超出电缆直径两侧各50mm。在用土回填电缆沟时要求逐层夯实以防下陷。直埋的电缆应在两端和改变路线的弯曲处设有“高压电缆、禁止挖掘”的标示牌。6）从电缆沟道引出的电缆距地面2m的一般应穿镀锌管保护，镀锌管应去毛刺，不应有穿孔、裂缝等。固定电缆的钢支架应焊接牢固并可靠接地。注意事项：本阶段施工过程中因直埋长度较长，涉及施工区域多，因此需在挖电缆沟之前勘察场地情况，并根据原施工图纸查找地下管线敷设情况，在不确定管路...
