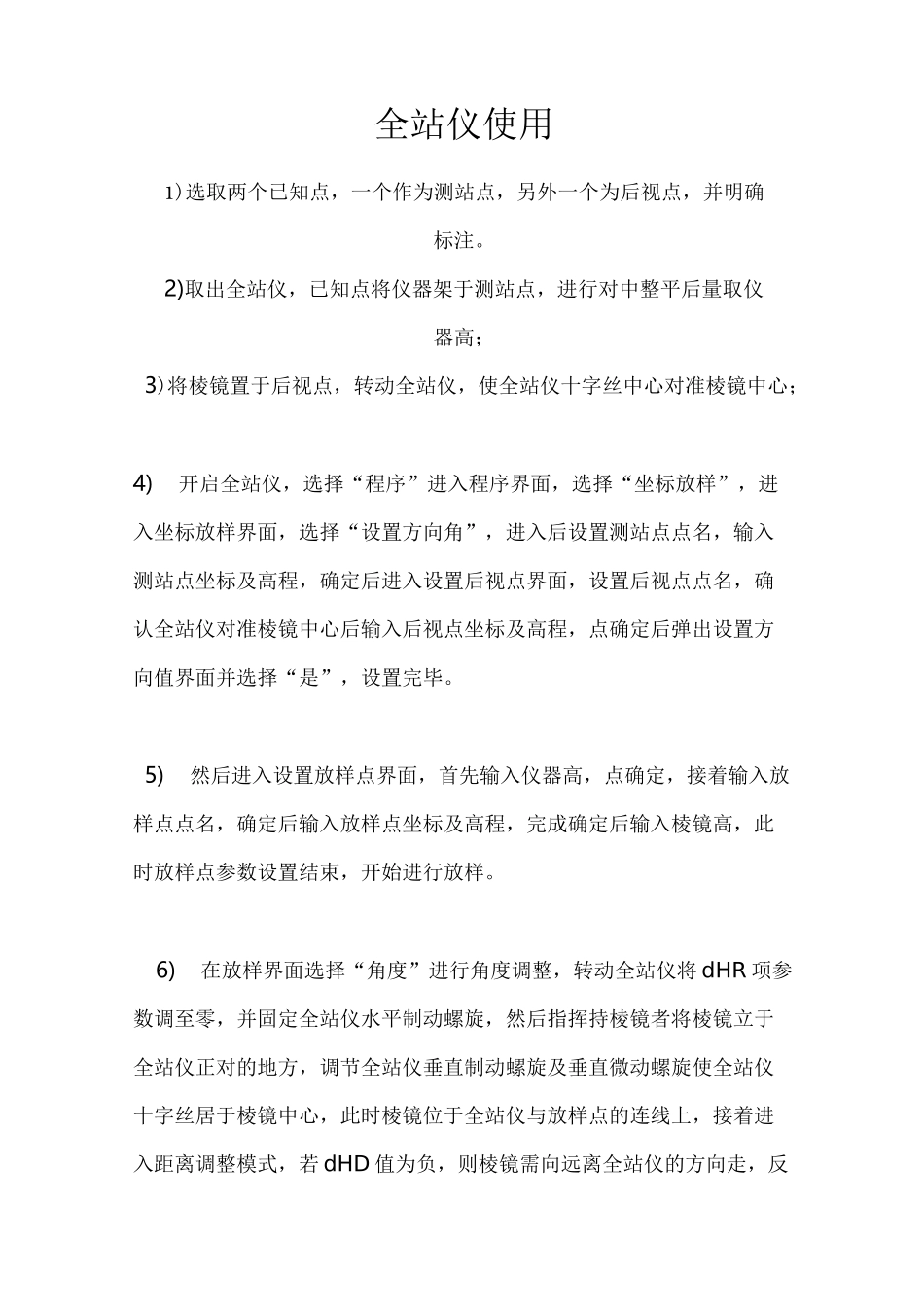

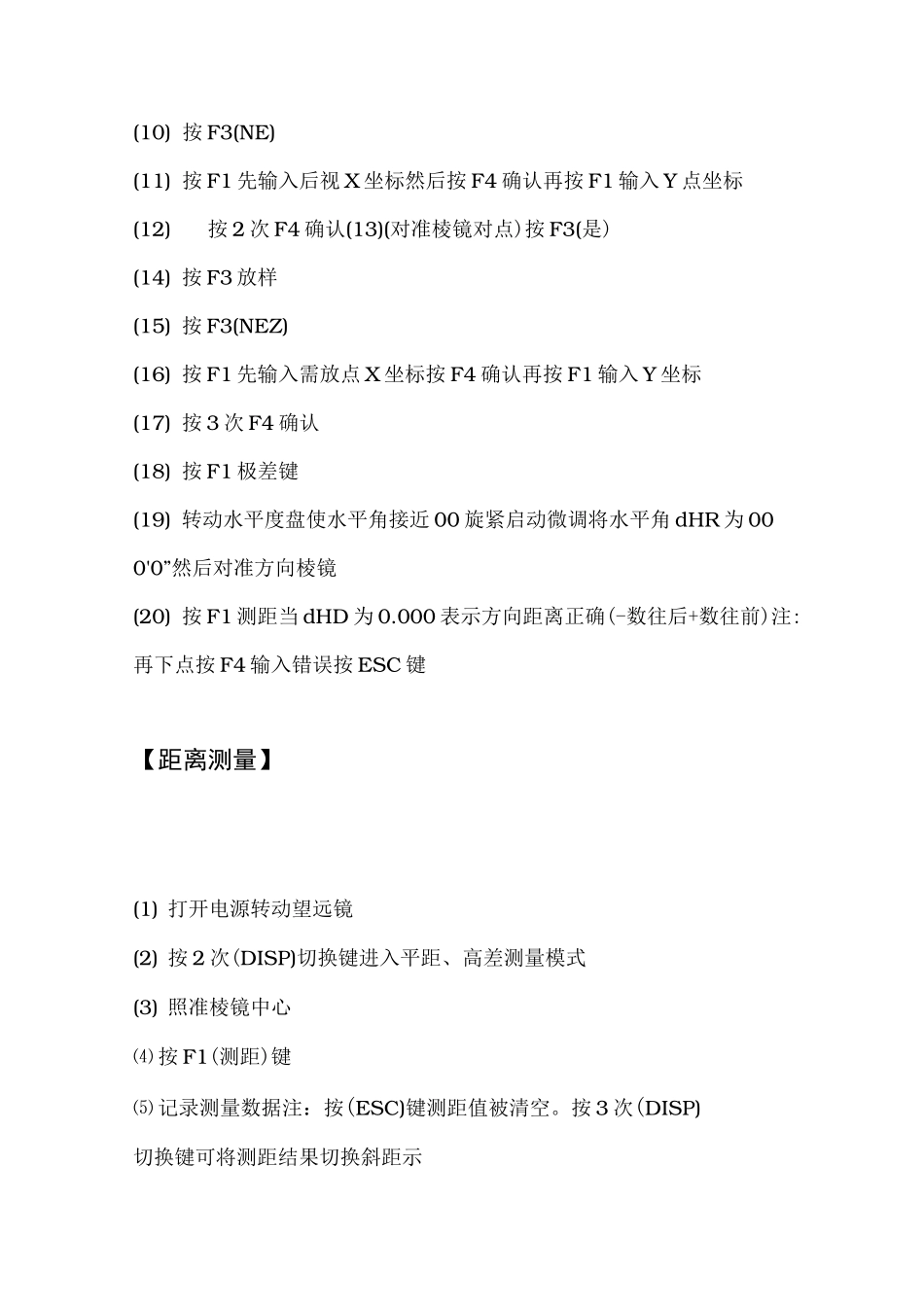

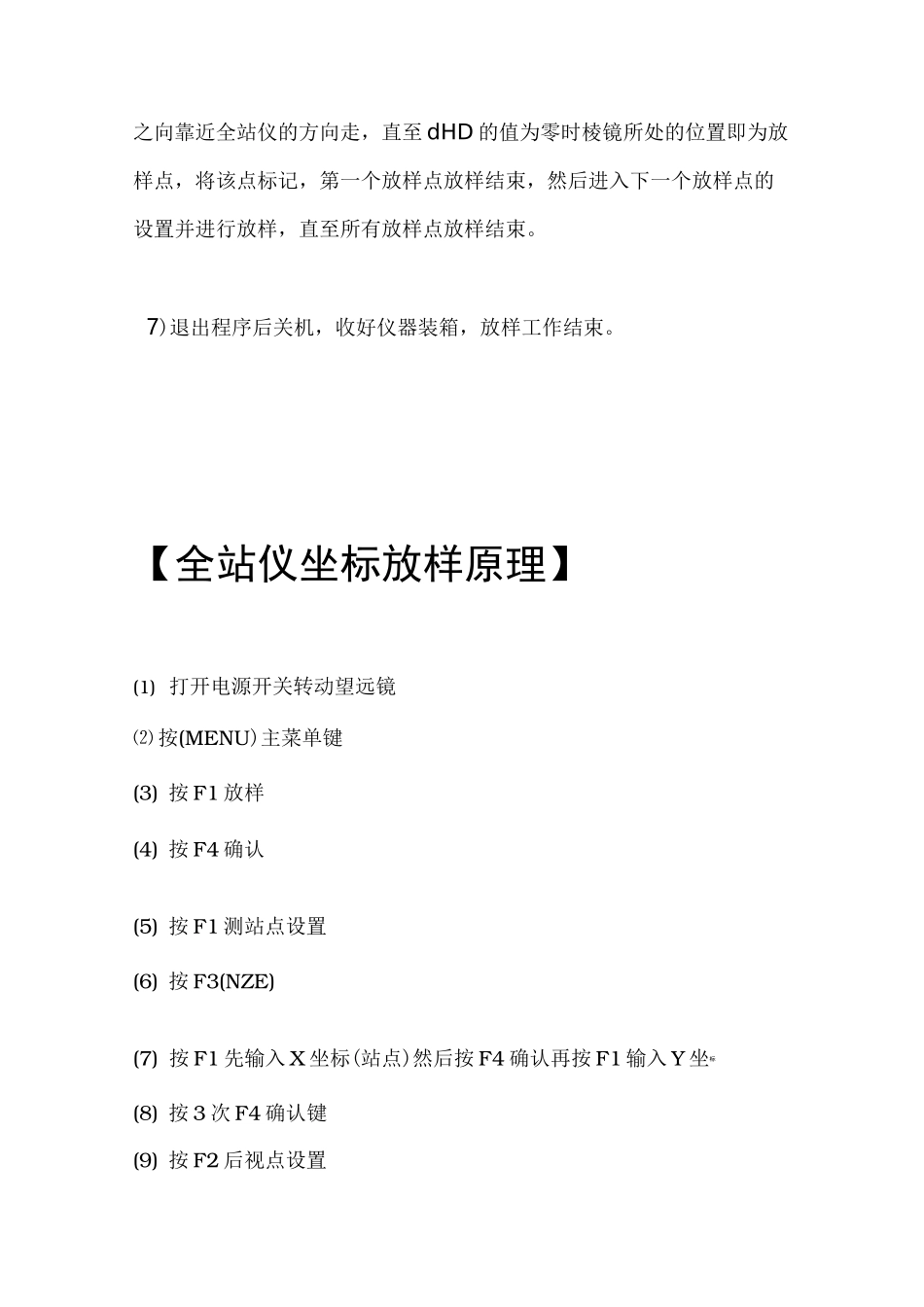

全站仪使用1)选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。2)取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；3)将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；4)开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。5)然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。6)在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束。7)退出程序后关机，收好仪器装箱，放样工作结束。【全站仪坐标放样原理】(1)打开电源开关转动望远镜⑵按(MENU)主菜单键(3)按F1放样(4)按F4确认(5)按F1测站点设置(6)按F3(NZE)(7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)(11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(12)按2次F4确认(13)(对准棱镜对点)按F3(是)(14)按F3放样(15)按F3(NEZ)(16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(17)按3次F4确认(18)按F1极差键(19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000'0”然后对准方向棱镜(20)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前)注:再下点按F4输入错误按ESC键【距离测量】(1)打开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差测量模式(3)照准棱镜中心⑷按F1(测距)键⑸记录测量数据注：按(ESC)键测距值被清空。按3次(DISP)切换键可将测距结果切换斜距示【斜距测距】(1)开机进入菜单界面按(DISP)切换键(2)照准棱镜中心(3)按F1测距键【角度测量】(1)开机照准目标A点“(2)设置A点水平角为000'0(按F1置零键再按F3是键)(3)照准目标B点便知水平角和竖直角(加QQ1321118740进空间，看更多建筑精品日志)【采集全站仪坐标数据】(1)开机并转动镜头⑵按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置⑹按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)对准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据采集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3测量键(加QQ1321118740进空间，看更多建筑精品日志)(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点对准该点按F3测量键【水平角(左右)切换、】(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积测量】⑴开机按(ENU)功能键(2)按F3程序(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键【全站仪坐标放样详细过程步骤】14．放样测量放样测量用于在实地上测设出所要求的点位。在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。显示值=实测值-放样值放样测量应使用盘左位置进行。14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。【操作过程操作键显示】1．在测量模式第二页菜单下按【放样】，进入放样测量菜单屏幕。也可在菜单模式选取“2.放样测量”进入坐标放样。2.选取“3.测站设置”进行测站数据输入、选取“4.方位角”完成仪器定向，选取“5.仪器棱镜高”输入仪器及目...
