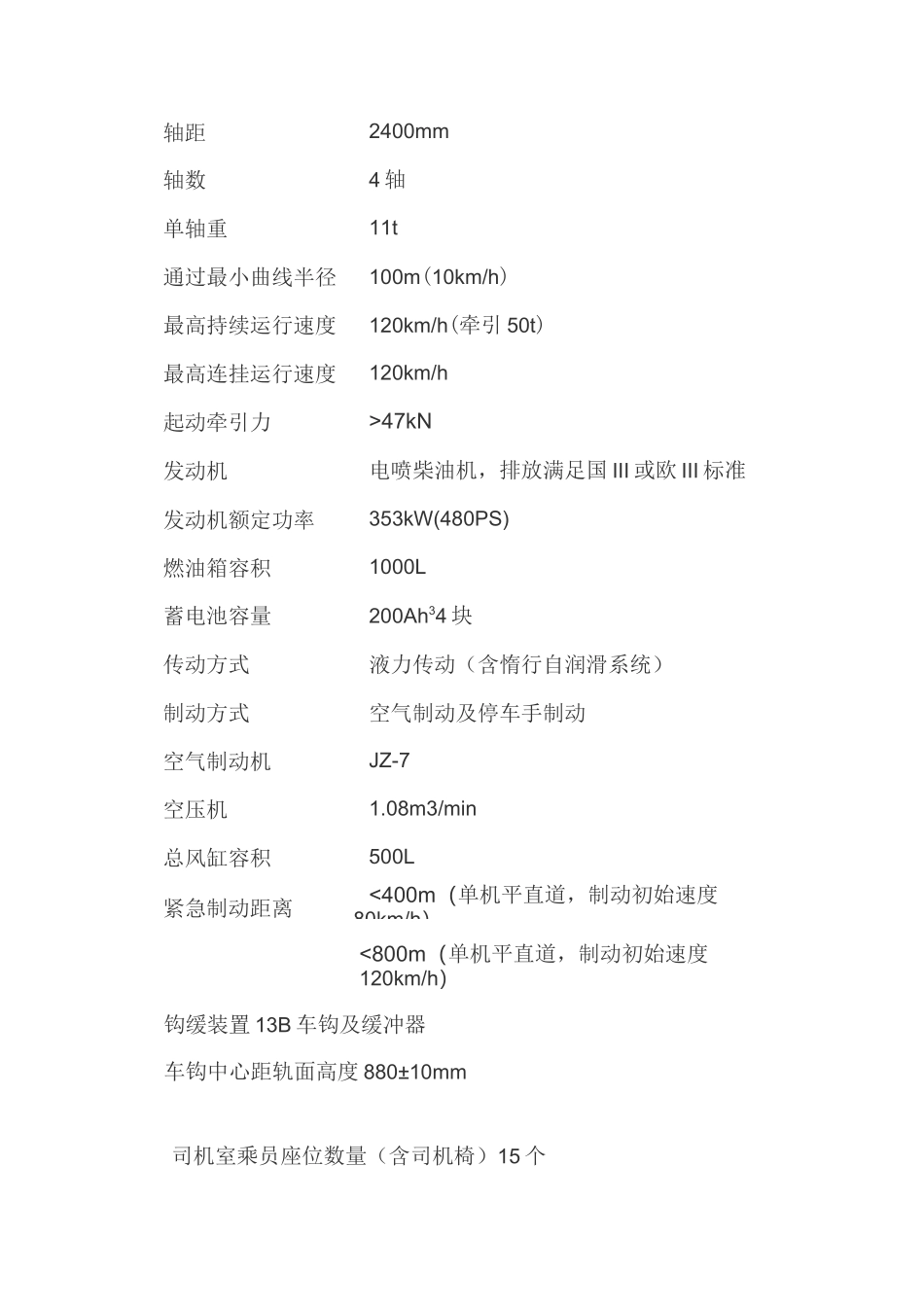

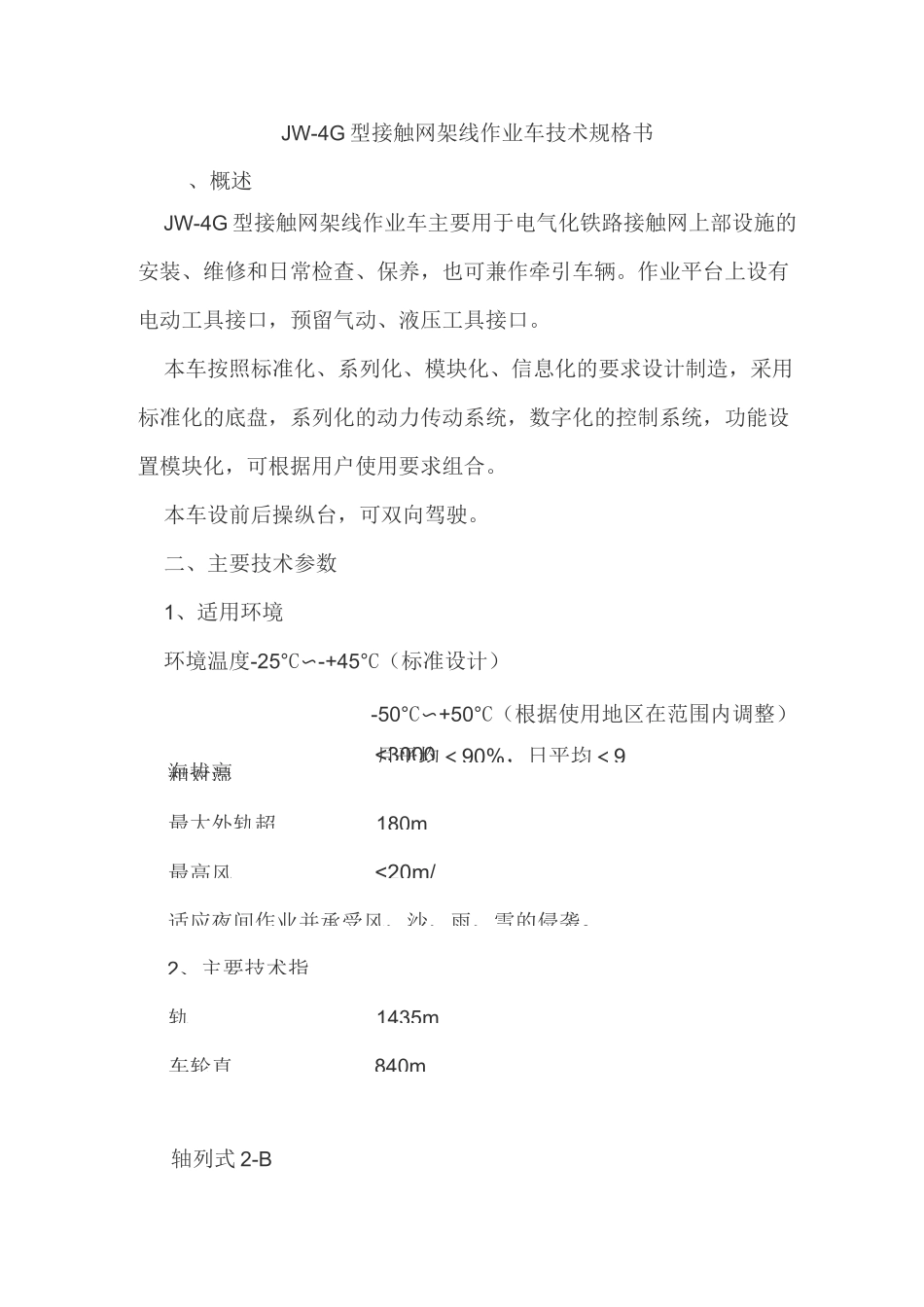

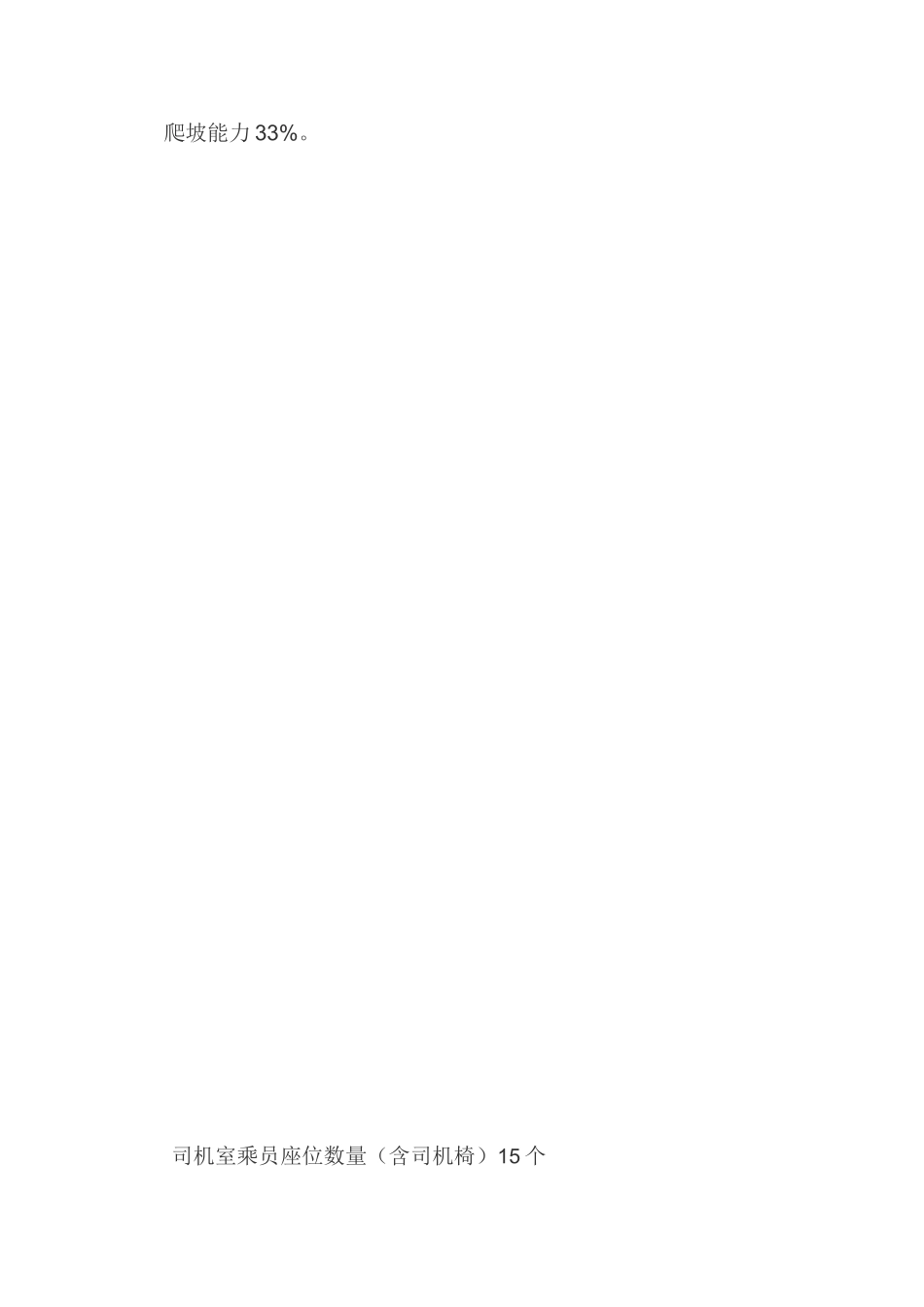

海拔高轴列式2-B<3000相对湿月平均＜90%，日平均＜9最大外轨超180m最高风<20m/适应夜间作业并承受风、沙、雨、雪的侵袭。2、主要技术指轨1435m车轮直840mJW-4G型接触网架线作业车技术规格书、概述JW-4G型接触网架线作业车主要用于电气化铁路接触网上部设施的安装、维修和日常检查、保养，也可兼作牵引车辆。作业平台上设有电动工具接口，预留气动、液压工具接口。本车按照标准化、系列化、模块化、信息化的要求设计制造，采用标准化的底盘，系列化的动力传动系统，数字化的控制系统，功能设置模块化，可根据用户使用要求组合。本车设前后操纵台，可双向驾驶。二、主要技术参数1、适用环境环境温度-25°C〜-+45°C（标准设计）-50°C〜+50°C（根据使用地区在范围内调整）司机室乘员座位数量（含司机椅）15个轴距2400mm轴数4轴单轴重11t通过最小曲线半径100m(10km/h)最高持续运行速度120km/h(牵引50t)最高连挂运行速度120km/h起动牵引力>47kN发动机电喷柴油机，排放满足国III或欧III标准发动机额定功率353kW(480PS)燃油箱容积1000L蓄电池容量200Ah34块传动方式液力传动（含惰行自润滑系统）制动方式空气制动及停车手制动空气制动机JZ-7空压机1.08m3/min总风缸容积500L紧急制动距离<400m（单机平直道，制动初始速度80km/h）<800m（单机平直道，制动初始速度120km/h）钩缓装置13B车钩及缓冲器车钩中心距轨面高度880±10mm司机室乘员座位数量（含司机椅）15个爬坡能力33%。转向架中心距9200mm车架长度15000mm车架宽度2960mm外形尺寸15930mm*3118mm*4625mm自重44t限界符合GB146.1标准轨距铁路机车车辆限界三、主要结构与构成：本车由主车架、转向架、动力单元及辅助系统、电气系统、制动系统、司机室、液压系统、自动调平的升降回转作业平台、车钩及缓冲装置等组成。各系统按功能块方式布置，留有检修空间和通道，便于检修和日常维护。1、主车架采用先进的焊接结构工艺及除锈、防锈工艺。边梁为型钢，中梁、端梁采用箱梁结构，满足尾挂列车运输的要求。车架两端安装有排障方器。2•转向架采用两个二轴转向架。转向架主要由构架、轮对、轴箱、减震装置、牵引机构和基础制动装置等组成。车体与转向架构架、转向架构架与轴箱轮对之间均设有安全连接装置，在车辆吊装或起复时无需捆扎。2.1转向架构架：转向架构架为全钢焊接结构。2.2轮对：轮对采用注油压装工艺，压装工艺已通过铁道部认证,车轮为整体辗钢，车轴材质符合标准要求。2.3轴箱：轴箱采用拉杆定位方式，实现轮对相对转向架之间三个方向相对运动，改善运行品质。轴箱体上安装有防倾覆装置，有效地防止车辆脱线后的倾覆事故。同时轴箱上设置有轮对镟修支承接口，能满足轮对不落轮镟修的要求。2.4减震装置：在构架与轴箱之间设置了静挠度较大的一系悬挂装置，在车体与转向架之间设置了静挠度较小的二系悬挂装置，采用两系悬挂，改善轨道车垂向运行平稳性并减少其运行时对线路的动作用力。2.5牵引机构：用于车体与转向架之间的水平方向作用力的传递,协调转向架相对于车体的转动和横动。2.6基础制动：基础制动杆件设有安全吊架，以保障车辆的运行安全。3.动力单元及辅助系统本车采用电控发动机和卧式液力传动箱，动力单元及辅助系统采用下悬方式，车上为司乘及施工作业使用的空间，同时有利于车内密封和降噪。动力单元由柴油发动机和液力传动箱组成，两者集成在一起安装，维护保养方便并具有较好的模块性。3.1柴油发动机采用潍柴动力生产的WP12.480型的电喷水冷柴油机，排放达到了国III或欧III标准，柴油机主要技术参数如下：型号WP12.480型式水冷、立式、直列、六缸、四冲程吸气方式增压、空空中冷总排量11.596L5.制动系统空气制动部分由JZ-7型空气制动机、空气压缩机、总风缸、单向阀、安全阀、油水分离器、空气干燥器、空气管路、喇叭及撒砂装置等组成。基础制动装置设在转向架上，采用轮瓦制动，设有一套手制动装置。为保证各阀件工作的可靠性，空气管路采用不锈钢管，并设置油水分离器和空气干燥器，提高压缩空气质量。6.司机室司机室由车棚、标准化操纵台、座椅等组成。6.1车棚采用型材焊接结构，车体外蒙钢板采用整板张拉工艺，...
