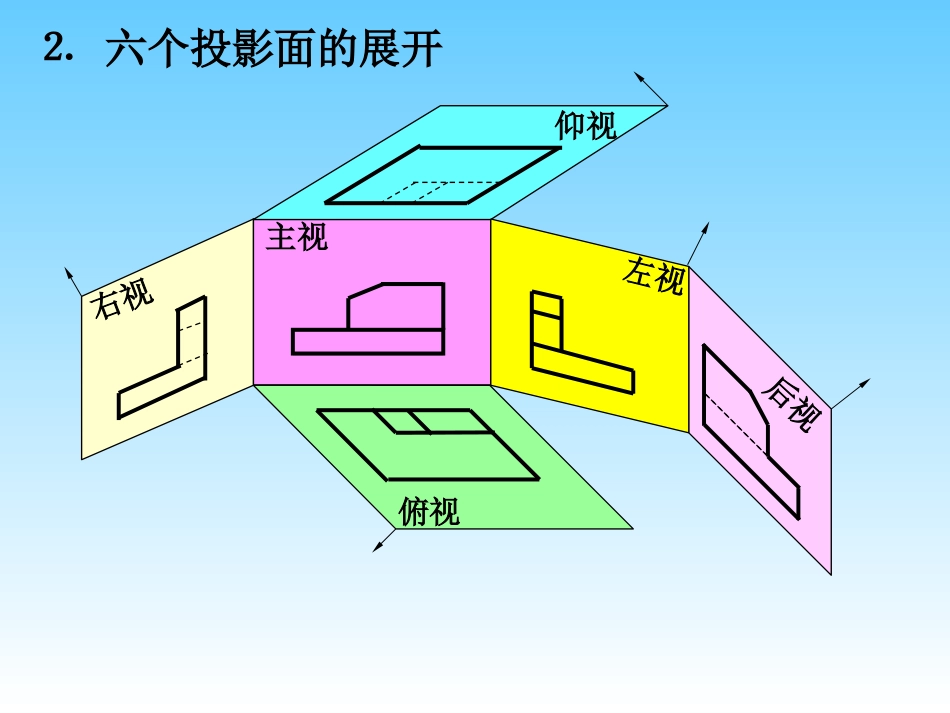

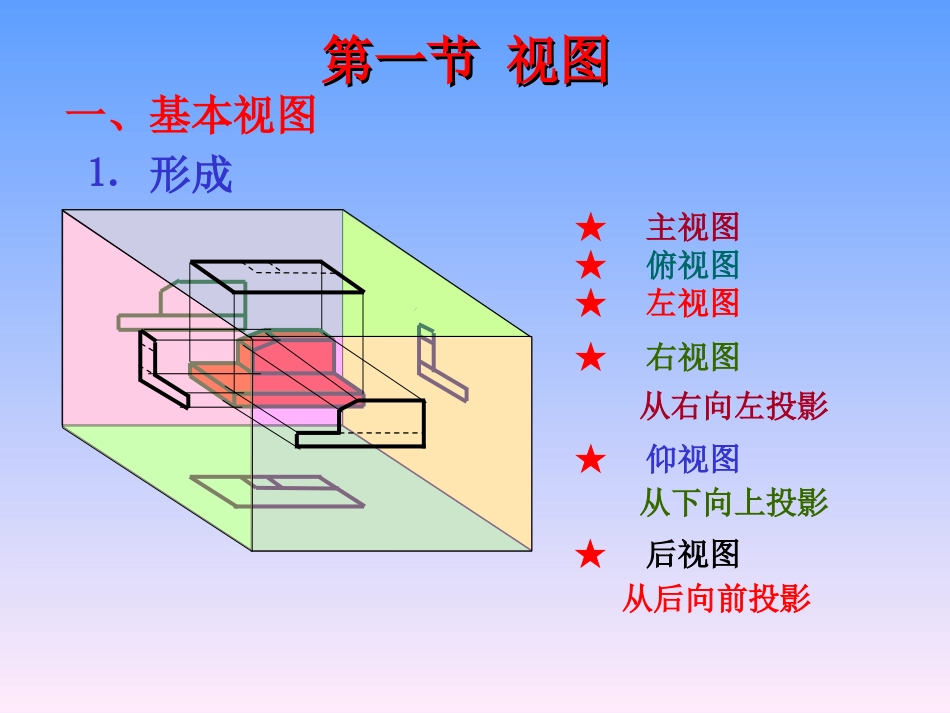

第七章表达机件的常用方法第七章表达机件的常用方法一、基本视图★右视图★主视图★俯视图★左视图★后视图★仰视图⒈形成从右向左投影从下向上投影从后向前投影第一节视图第一节视图⒉六个投影面的展开主视俯视左视右视后视仰视除后视图外，靠近主视图的一侧是机件的后面远离主视图的一边是机件的前面⒊⒊六面视图的投影对应关系六面视图的投影对应关系长高宽上下左右前后右左★度量对应关系——仍遵守“三等”规律★方位对应关系主视俯视仰视左视右视后视长同一图纸中，按基本视图配置时，一律不写视图名称二、向视图向视图——可自由配置的视图★向视图上方相同字母——视图名称CDDBBC自由配置EEFF按基本位置配置★在相应视图附近箭头——投影方向字母——要表达的视图三、局部视图三、局部视图局部视图——将机件的某一部分（局部）向基本投影面投影所得的视图画法★字母——要表达部位箭头——投影方向★局部视图范围——用波浪线表示★可按基本视图位置配置也可按向视图的形式配置ABCCAB★局部结构完整且外轮廓封闭——波浪线可省略★视图上方标注相同字母——视图名称★按基本视图位置配置中间没有其它图隔开——可省略标注局部视图的画法与标注BABA局部结构完整且外轮廓封闭省略波浪线四、斜视图四、斜视图问题：机件表面倾斜投影面★增设与倾斜表面平行的辅助投影面解决方法★将倾斜部分向辅助投影面投影VHPA机件向与基本投影面不平行的平面投影所得的视图投影不反映实形斜视图AA斜视图的画法斜视图的画法◆通常按向视图的配置形式配置A◆相应视图附近——带字母箭头指明投影方向（箭头⊥斜面）◆视图上方——标注相同字母◆允许将斜视图旋转配置或但需在斜视图上方标注——旋转符号——字母在箭头一侧问题：机件的内部形状较复杂解决办法？第二节剖视图第二节剖视图假想剖开机件不便看图和标注尺寸视图上将出现许多虚线直接画出机件内部结构的视图一、剖视图的基本概念一、剖视图的基本概念⒈剖视图的形成★假想用一剖切面将机件剖开★移去剖切面和观察者之间的部分★将其余部分向投影面投影★在剖面区域内画上剖面符号2.2.剖视图的画法剖视图的画法★确定剖切面的位置★想象——被移走部分？剖面形状？哪些部分投影可见？★在剖面区域内画上剖面符号虚线不画——平行或垂直投影面——通过机件内部结构的对称面或轴线AAA-A3.3.剖视图的标注剖视图的标注★剖切符号——表示剖切面起、迄和转折位置及投影方向★剖视图的名称——字母★剖切线——剖切面的位置(细单点长画线)一般情况下可省略4.4.画剖视图的注意事项画剖视图的注意事项★剖切平面的选择★剖切是一种假想★剖视图上已经表达清楚的结构◆平行或垂直于投影面◆通过机件的对称面或轴线其它视图仍应完整画出，并可取剖视在其它视图上此部分结构投影的虚线省略不画未表达清楚的结构，允许画少量虚线★剖切面后方可见部分的投影必须全部画出⒌几种结构不同的零件的剖视A-AAABBBB-CC-CC★剖面符号◆金属材料剖面线◆断面图形中必须GB4458.5-84规定画出剖面符号表示机件材料类别的符号◎相互平行、间隔相等、方向相同的细实线◎与主要轮廓或剖面区域的对称线成45°角◎同一机件的各个剖面区域剖面线画法应一致◎同一机件各视图剖面线画法应一致二、剖视的种类及适用条件1.全剖视用剖切面完全地剖开物体所得的剖视图。外形较简单，内形较复杂，而图形又不对称时。适用范围：AAA－A全剖视图的形成和画法AABBA-AB-B画全剖视图肋板纵切不画剖面线泵盖主、俯视图完全剖开的泵盖主视图——全剖视图标注尺寸缺点——不能完整表达机件的外部结构⒉半剖视不能表达外形AAA—A存在什么问题？解决办法以对称线为界一半画视图一半画剖视半剖视图内形清楚虚线不画A—ABB★适用范围内、外形都需要表达且形状对称或基本对称AAA－A★优点同时表达机件的内、外结构★注意◆分界线是对称中心线不能画粗实线◆半视图中不得画内部结构的对称虚线◆标注与全剖完全相同B－B◆对称结构尺寸标注尺寸线略超过对称中心线仅一端画箭头画半剖视图习题集P63、*9.作主视图（半剖视）◆形体分析◆画截切圆柱◆叠加圆柱◆开内盲孔◆开圆头方孔◆画剖面线...
