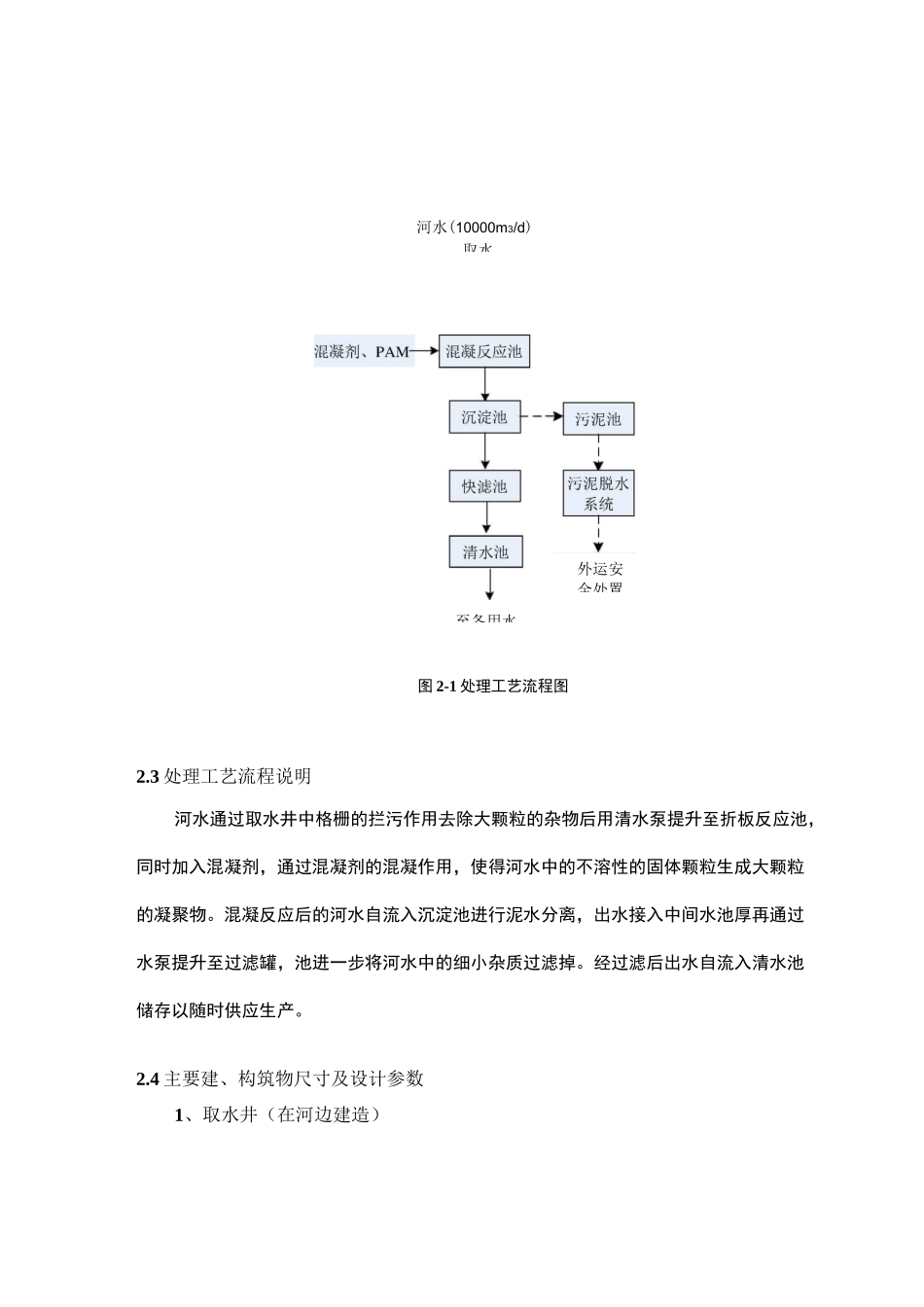

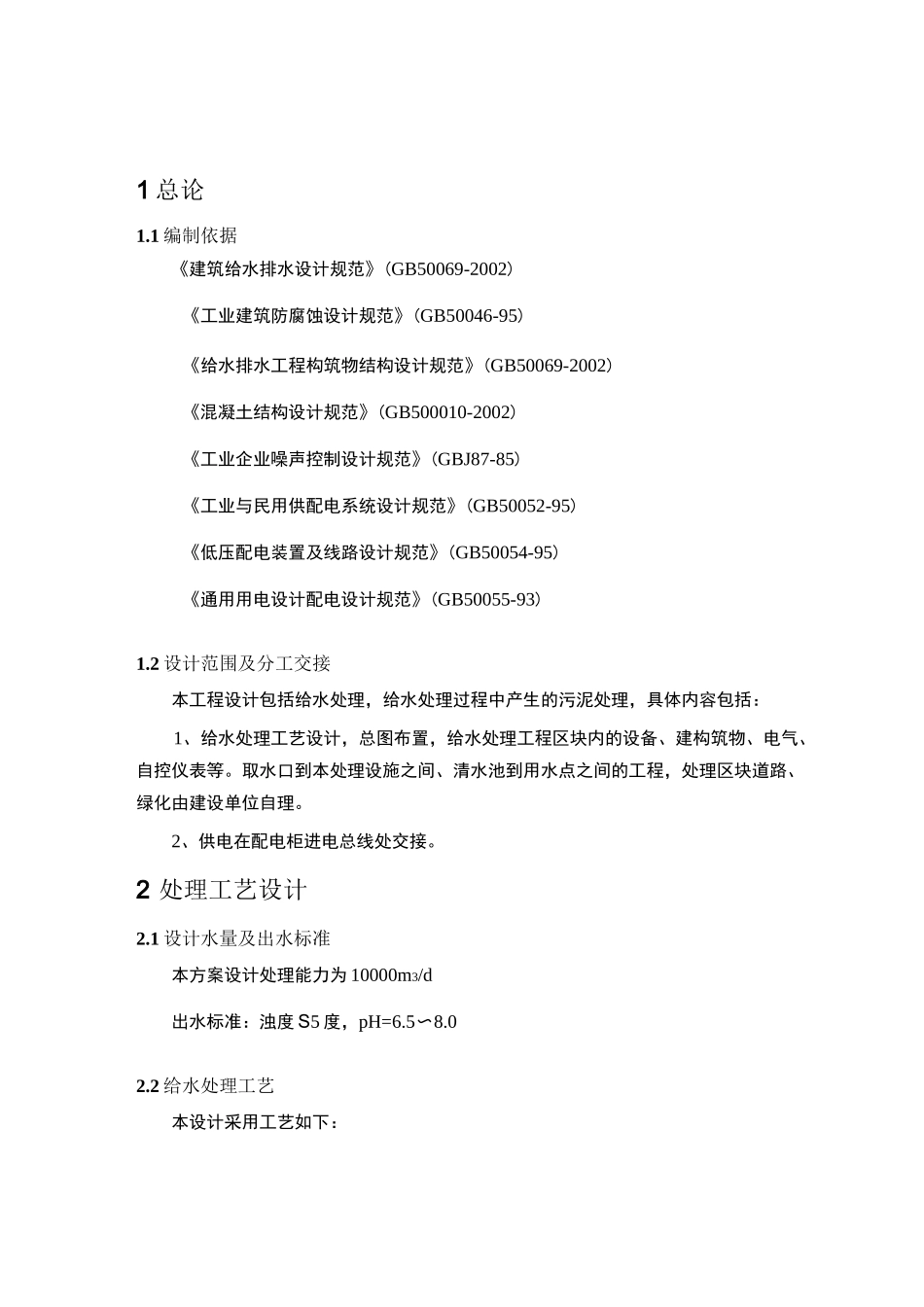

10000m3/d给水处理工程设计方案二O一O年十一月1总论1.1编制依据《建筑给水排水设计规范》(GB50069-2002)《工业建筑防腐蚀设计规范》(GB50046-95)《给水排水工程构筑物结构设计规范》(GB50069-2002)《混凝土结构设计规范》(GB500010-2002)《工业企业噪声控制设计规范》(GBJ87-85)《工业与民用供配电系统设计规范》(GB50052-95)《低压配电装置及线路设计规范》(GB50054-95)《通用用电设计配电设计规范》(GB50055-93)1.2设计范围及分工交接本工程设计包括给水处理，给水处理过程中产生的污泥处理，具体内容包括：1、给水处理工艺设计，总图布置，给水处理工程区块内的设备、建构筑物、电气、自控仪表等。取水口到本处理设施之间、清水池到用水点之间的工程，处理区块道路、绿化由建设单位自理。2、供电在配电柜进电总线处交接。2处理工艺设计2.1设计水量及出水标准本方案设计处理能力为10000m3/d出水标准：浊度S5度，pH=6.5〜8.02.2给水处理工艺本设计采用工艺如下：河水(10000m3/d)图2-1处理工艺流程图2.3处理工艺流程说明河水通过取水井中格栅的拦污作用去除大颗粒的杂物后用清水泵提升至折板反应池，同时加入混凝剂，通过混凝剂的混凝作用，使得河水中的不溶性的固体颗粒生成大颗粒的凝聚物。混凝反应后的河水自流入沉淀池进行泥水分离，出水接入中间水池厚再通过水泵提升至过滤罐，池进一步将河水中的细小杂质过滤掉。经过滤后出水自流入清水池储存以随时供应生产。2.4主要建、构筑物尺寸及设计参数1、取水井（在河边建造）取水至各用水外运安全处置功能：格除废水中的大固体颗粒以供取水性能参数：设计规模10000m3/d,平面尺寸6.0mx8.0m，总深5.5m,有效水深2.5m，共1座。结构：全地埋式钢筋砼结构配备设备：①WQ2327-672型潜水泵2台，一用一备，单台Q=420m3/h，H=11.0m，N=22kW②超声波液位计1套③DN350电磁流量计1台2、混凝反应池功能：通过加药将废水中的胶体及悬浮物絮凝成大固体颗粒性能参数：设计规模10000m3/d，采用折板式反应方式，设计反应絮凝时间30min，平面尺寸15.0x5.0m，总深3.5m，有效水深3.0m。结构：半地埋式钢砼结构配备设备：①JBG-1200型搅拌机3台，n=20~30rpm，N=4.0kW3、沉淀池功能：泥水分离性能参数：采用辐流式沉淀池/设计流量为420m3/h，表面负荷0.41m3/m2・h,池体尺寸36.0x3.5m，共1座。结构：半地埋式钢筋砼结构配备设备：①CG-36C刮泥机1台，N=1.1kW②WL2155-261型排泥泵2台，Q=60m3/h,H=12.0m,N=3.0kW4、快滤池功能：去除水中细小悬浮物。性能参数：设计规模10000m3/d，滤速8.0m/h，池体平面尺寸10.0mx8.0m,总深3.8m，有效水深3.5m，共1座，内分三组。结构：半地埋式钢筋砼结构配备设备：①石英砂滤料96m3，粒度：①2-4mm②反冲水泵见清水池5、清水池功能：贮水并供至各用水点性能参数：设计规模10000m3/d，停留时间2.0h，有效容积800m3，池体平面尺寸16.0x10.0m，总深5.5m，有效水深5.0m，共1座。结构：半地埋式钢筋砼结构配备设备：①420m3/h恒压供水系统1套②WQ2445-617型反冲水泵2台Q=500m3/hH=16.0mN=45kW③超声波液位计1套6、污泥池功能：贮存污泥设计参数：设计规模10000m3/d,池体平面尺寸4.0mx4.0m，总深5.0m,有效水深4.5m，共1座。结构：半地埋式钢筋砼结构配备设备：①超声波液位计1套7、加药间功能：用于放置加药系统平面尺寸：10.0mx8.0mxlF结构：砖混配备设备：①混凝剂投加系统1套，N=5.5KW（非标，成套）②PAM投加系统1套，N=4.5KW（非标，成套）8、污泥脱水间功能：用于放置污泥脱水系统平面尺寸：10.0mx15.0mx1F结构：砖混配备设备：①XHB50型污尼泵2台，Q=30m3/h，H=40.0m，N=5.5kW②DNDY-1000型带式污泥浓缩脱水系统1套,N=11kW3公用工程3.1总图运输3.1.1总平面布置给水处理站新增占地面积约4000m2，主体构筑物布置在满足生产、卫生、安全的前提下，功能分区明确，布局合理，运输便捷。3.1.2道路运输给水站内主要道路6.0m宽，次要道路4.0m宽，采用混凝土路面。给水站内所用药剂批量购置，由公司车辆运入。3.1.3绿化为美化污水处理站内环境，站内种植树木、草坪。3.2土建3.2.1建筑设计在建筑总平面设计中，尽量满足工艺、机电专业...
