电缆配管及敷设方式 VIP免费

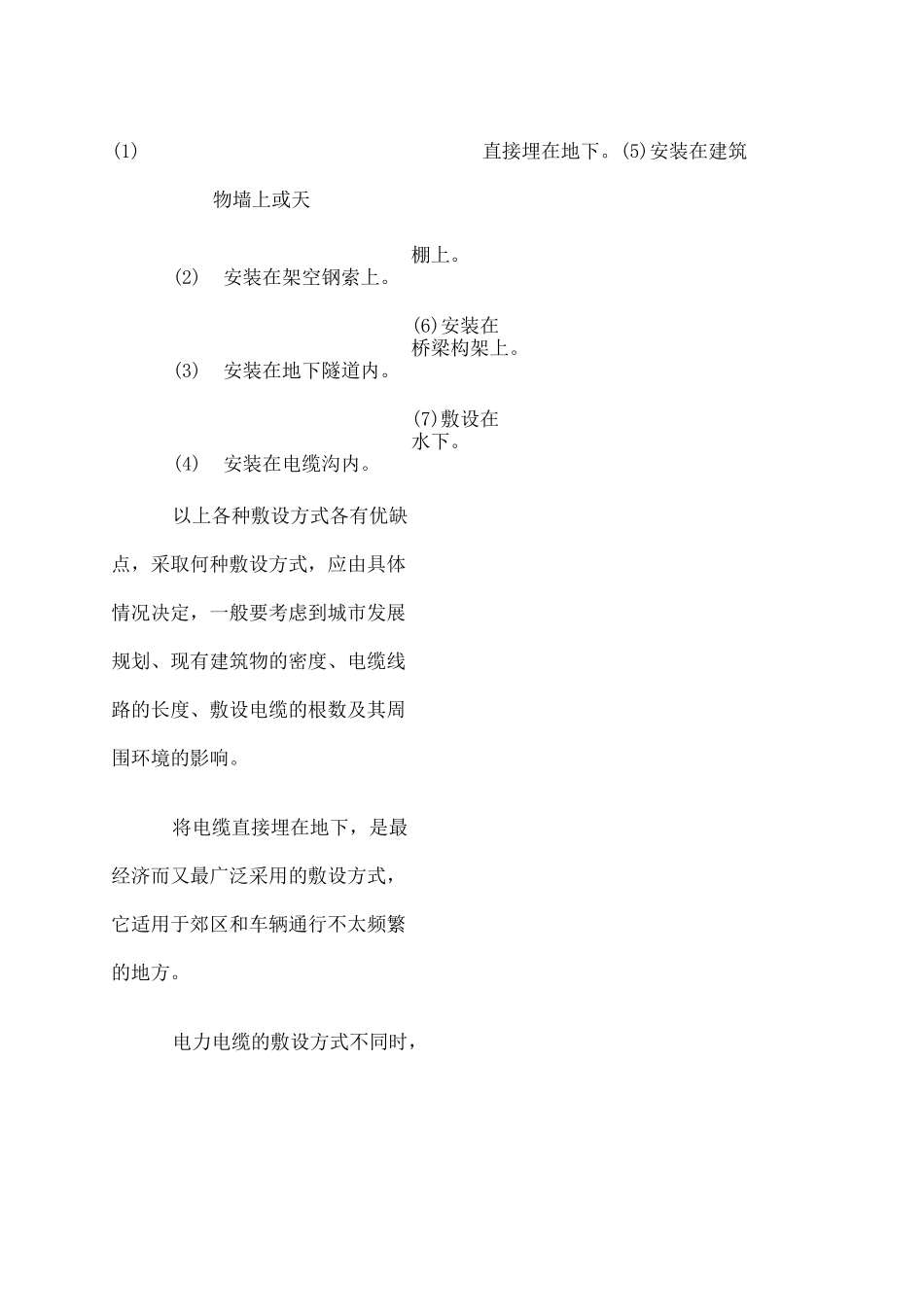

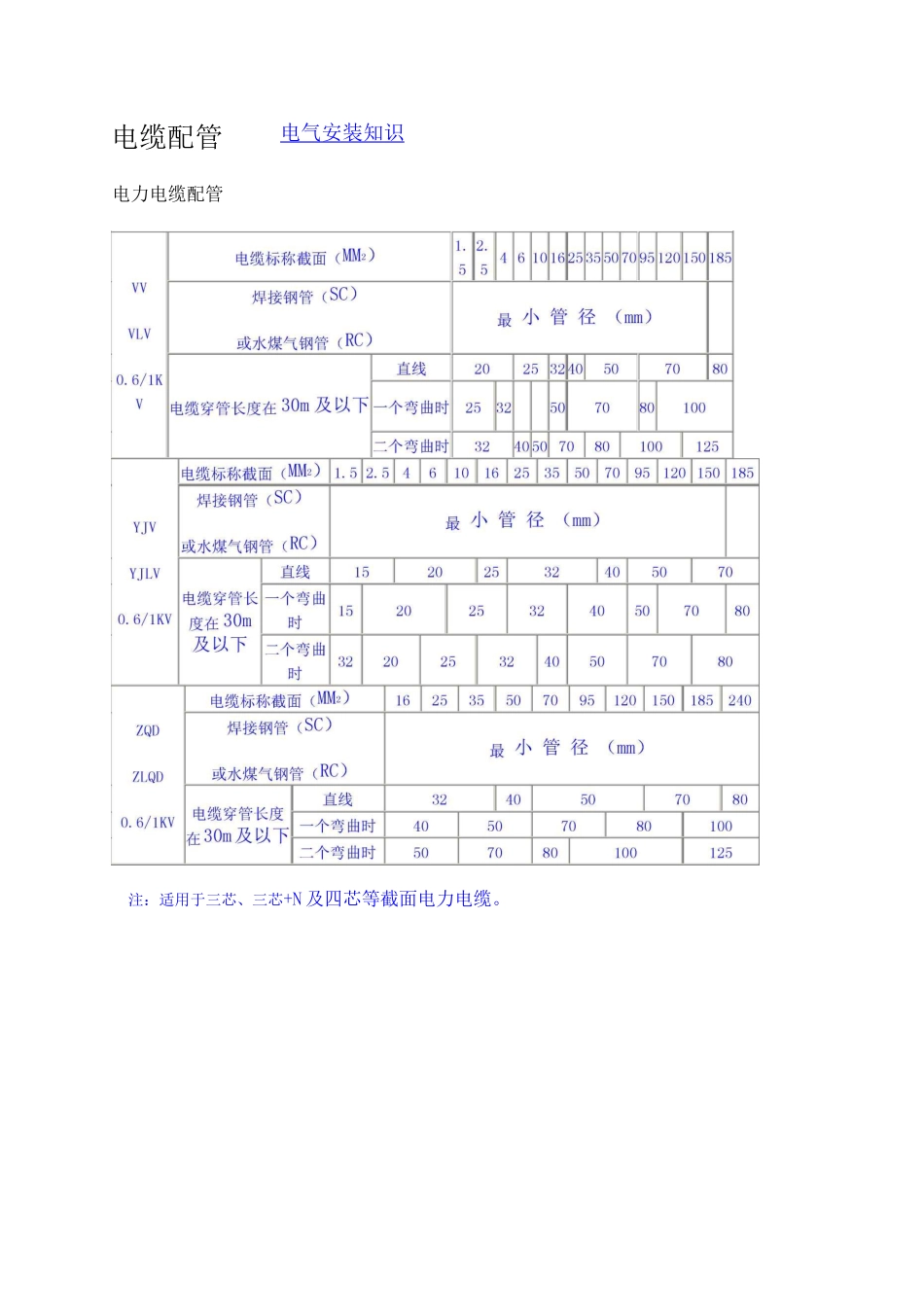

电缆配管电气安装知识电力电缆配管注：适用于三芯、三芯+N及四芯等截面电力电缆。电力电缆的敷设方式有几种？如简很据敷设方式选用电缆？电力电缆的敷设方式有以下几种：(1)直接埋在地下。(5)安装在建筑物墙上或天棚上。(2)安装在架空钢索上。(6)安装在桥梁构架上。(3)安装在地下隧道内。(7)敷设在水下。(4)安装在电缆沟内。以上各种敷设方式各有优缺点，采取何种敷设方式，应由具体情况决定，一般要考虑到城市发展规划、现有建筑物的密度、电缆线路的长度、敷设电缆的根数及其周围环境的影响。将电缆直接埋在地下，是最经济而又最广泛采用的敷设方式，它适用于郊区和车辆通行不太频繁的地方。电力电缆的敷设方式不同时，PR塑料线槽敷设PC硬制塑料管敷设FPC半硬制塑料管敷设RC水煤气管敷设SC薄电线管敷设K瓷瓶或拄式绝缘子敷设应选用不同的电缆。直埋敷设应使用具有铠装和防腐层的电缆；在室内、沟内和隧道内敷设的电缆，应采用阻燃(难燃)或非阻燃交联聚乙烯铠装电缆；确保无机械外力时，可选用无铠装电缆；易发生振动的区域必须使用铠装电缆。承受压力的敷设条件下，应选用钢带铠装电缆；承受拉力的敷设条件下，应选用钢丝铠装电缆。PCL塑料夹敷设CP蛇皮管/金属软管敷设QR铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL铝皮线卡敷设SR沿钢索敷设BE沿屋架或跨屋架敷设CLE沿柱或跨柱敷设WE沿墙面敷设ACE能进入的吊顶内敷设CE沿顶棚面或顶板面敷设BC暗敷设在梁内CLC暗敷设在柱内WC暗敷设在墙内FC暗敷在地面CC暗敷在顶板内ACC暗敷在不能进人的吊顶内要穿金属管SCE在吊顶内敷设要穿金属管CEC或CC都表示暗敷设在顶板内CEC表示:暗敷设在顶板内一现浇板.空芯预制板，线就穿预制板孔CEC是一种不常用的敷设方式，CE在这里是天棚的意思，而后面的C为暗敷设，即天棚内暗敷设，实际就是在吊顶内沿楼板下敷设。电力电缆的敷设方式电力电缆的敷设方式有直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、空敷设等几种方式。从技术上比较，电缆隧道方式和电缆沟敷设方式是最佳的敷设方式，因为这两种方式便于电缆的施工、维护和检修。在一些发达国家的城市中，城市规划建设时，已考虑公用隧道。实践证明公用隧道运行效果良好，大大减少了重复投资，避免了反复开挖路面，但初期投资巨大。在国内，由于各种因素的限制，这种敷设方式是较少的。相比而言，直埋敷设和浅槽敷设则是属于经济型的敷设方式，但不利于电缆的维护和检修，一旦遇到电缆故障，即使使用测试仪测出故障点，也要重新挖开电缆沟，极不方便。因此电缆敷设方式的选择，要结合实际情况，根据工程条件、环境特点、电缆型号和数量等因素，用发展的眼光，按照满足运行可靠性，便于维护的要求和技术经济合理的原则确定。电力电缆的选型常用的电力电缆有油浸电缆、聚氯乙烯绝缘电缆、交联聚乙烯电缆等，根据使用场合的不同，又延伸为不同种类的特种电缆。目前，随着生产技术和生产工艺的不断提高，交联聚乙烯电缆已成为使用最广的电缆产品。在电缆选型时，应根据使用的不同环境和条件，结合具体情况进行选择，如采用直埋和浅槽敷设方式时，应考虑使用加钢铠的电缆。电缆截面积的选择电缆截面积的选择，关系到投资多少、线路的损耗和电压质量、电缆的使用寿命等。如选用的电缆截面积偏小，会导致电压质量下降。线路损耗过大，严重的甚至电缆过热烧毁；截面积过大，则会使初期投资太高。因此应根据负荷预测结果，选择合适的截面积，使电力电缆满足最大工作电流下的缆芯温度要求和电压降要求，最大短路电流作用下的热稳定要求。由于负荷预测工作难度性高、准确性较低，因此，选择电缆截面积时，还要满足《城市中低压配电网改造技术导则》和《城市电力网规划导则》要求。在三相四线制低压电网选用电力电缆时，还要考虑中性线截面积的选择，在公用低压网络中，由于受用户因素影响较大，三相负荷平衡难以控制，为改善电压质量，降低线损，中性线截面积应与相线截面积相同。电缆工程敷设方法发布时间:2007-12-10电缆工程敷设方式的选择应根据工程条件、环境特点和电缆类型、数量等因素确定，且按运行可便于维护的要求和经济技术合理的原则来选择...
