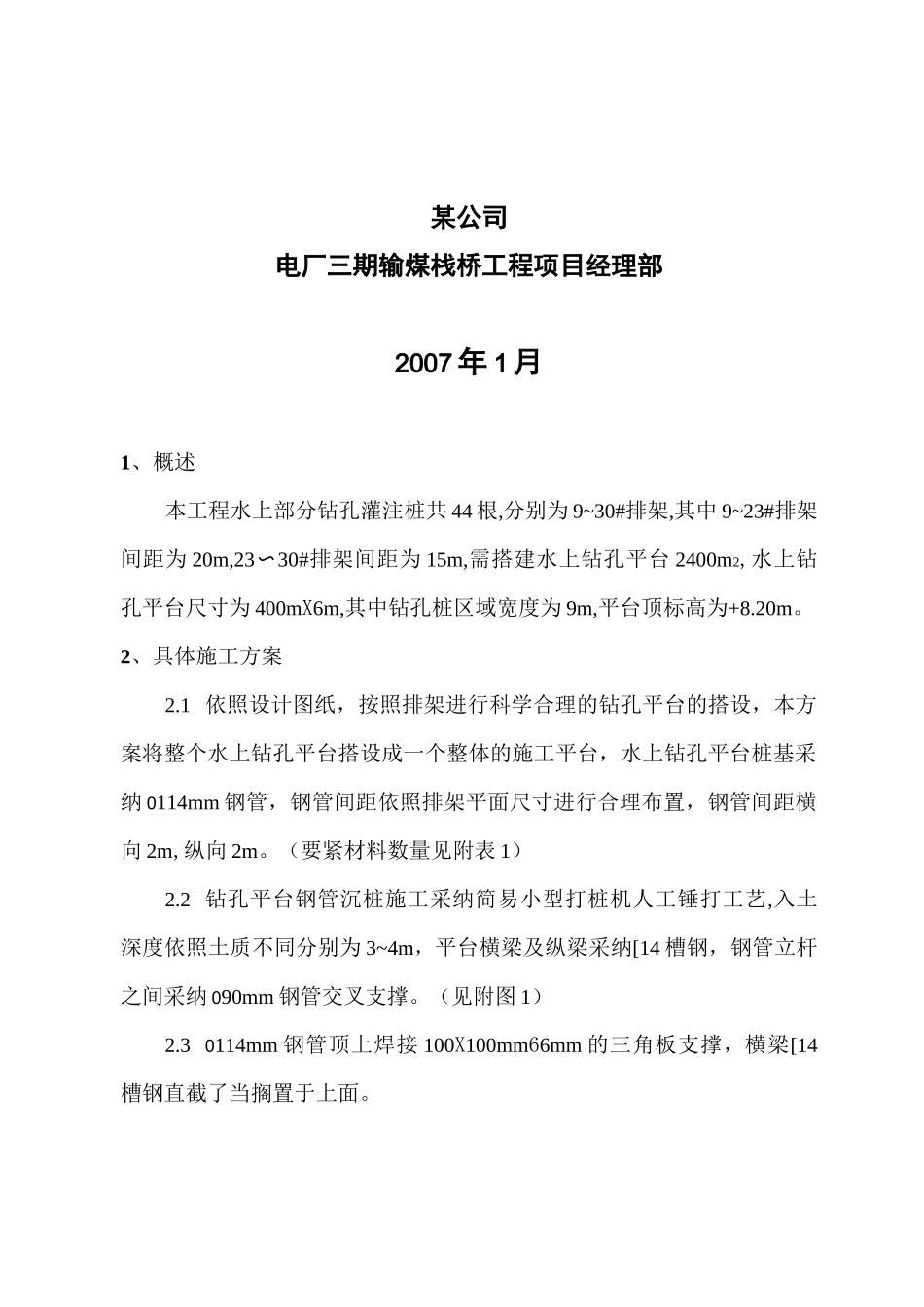

水上钻孔平台施工方案输煤栈桥工程水上钻孔平台搭设专项施工方案某公司电厂三期输煤栈桥工程项目经理部编制日期：二00七年一月电厂三期扩建2x1000MW机组输煤栈桥工程批准:审核:编制:某公司电厂三期输煤栈桥工程项目经理部2007年1月1、概述本工程水上部分钻孔灌注桩共44根,分别为9~30#排架,其中9~23#排架间距为20m,23〜30#排架间距为15m,需搭建水上钻孔平台2400m2,水上钻孔平台尺寸为400mX6m,其中钻孔桩区域宽度为9m,平台顶标高为+8.20m。2、具体施工方案2.1依照设计图纸，按照排架进行科学合理的钻孔平台的搭设，本方案将整个水上钻孔平台搭设成一个整体的施工平台，水上钻孔平台桩基采纳0114mm钢管，钢管间距依照排架平面尺寸进行合理布置，钢管间距横向2m,纵向2m。（要紧材料数量见附表1）2.2钻孔平台钢管沉桩施工采纳简易小型打桩机人工锤打工艺,入土深度依照土质不同分别为3~4m，平台横梁及纵梁采纳[14槽钢，钢管立杆之间采纳090mm钢管交叉支撑。（见附图1）2.30114mm钢管顶上焊接100X100mm66mm的三角板支撑，横梁[14槽钢直截了当搁置于上面。2.4钢管与纵横梁［14槽钢的连接采纳100X100mm66mm的三角板两边绑焊或010的钢筋包焊。（见附图2）序号材料尺寸数量总量备注1钢管0114mmX64mmX10m7927920m重复使用2钢管090mmX62.5mmX6m12007200m重复使用3[146m~9m1400m重复使用45cm厚木板300m2重复使用5钢栏杆①48钢管790m附图2090钢管泥0114钢管L=10000[14槽钢横杆附表1钻孔平台要紧材料数量表焊接0114钢[14槽010钢加固方案加固方案100X100mm86mm钢3、施工平台验算书3.1、[14槽钢的强度与刚度验算承诺挠度：跨中[f/L]=1/250、悬臂[f/L]=1/400钢材承诺抗弯和抗拉强度：[。]=1.7X105KN/m2钢材弹性模量E=2.1X108KN/m2[14槽钢截面系数W=80.5cm3[14槽钢惯性矩I=563.7cm43.1.1强度验算M=PL°/4=0.25X130/6X2=10.8KN•m所需抗弯截面系数[W]=M/[o]=10.8/1.7X105=63.5cm3
