模板支撑专项施工方案VIP免费

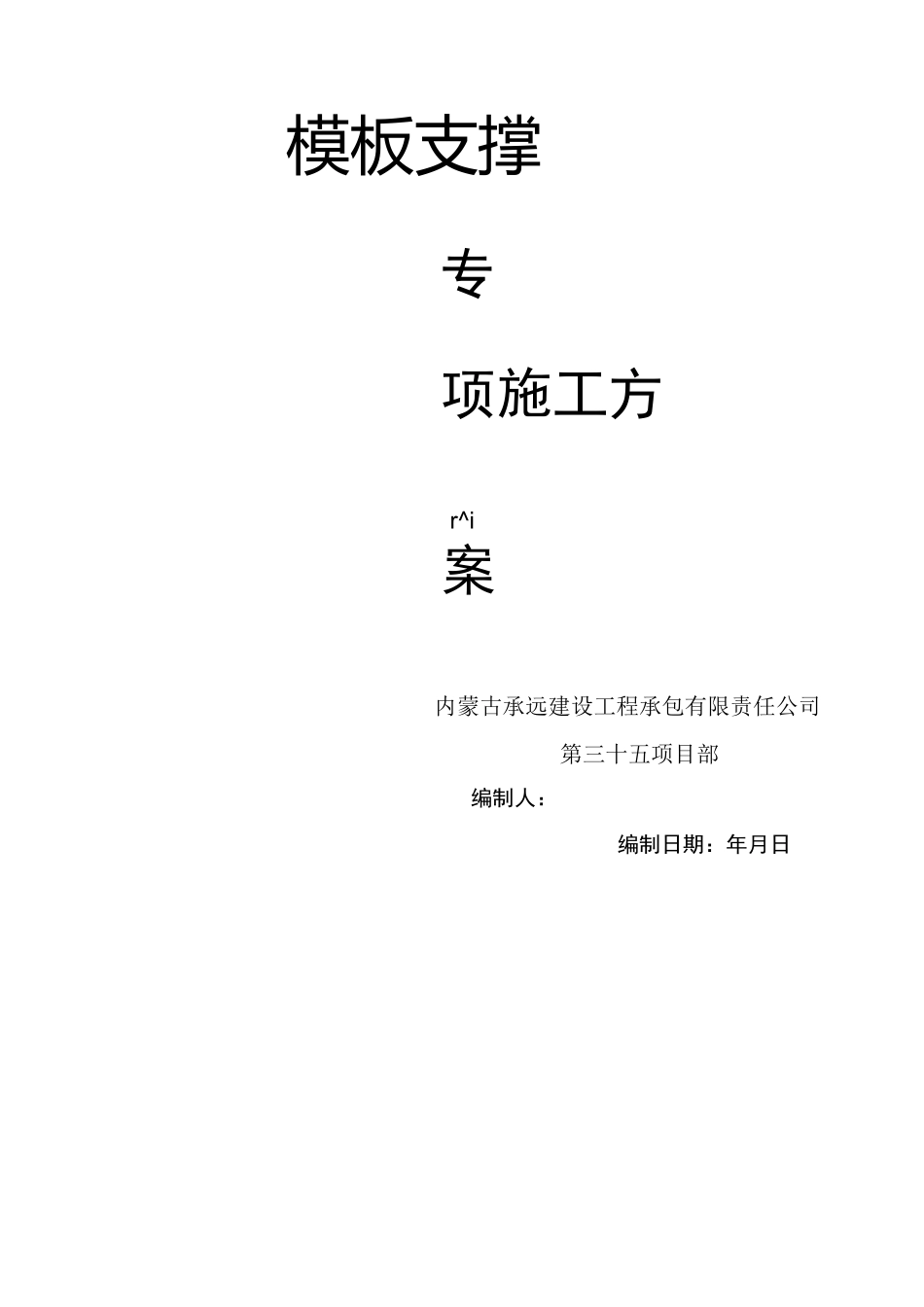

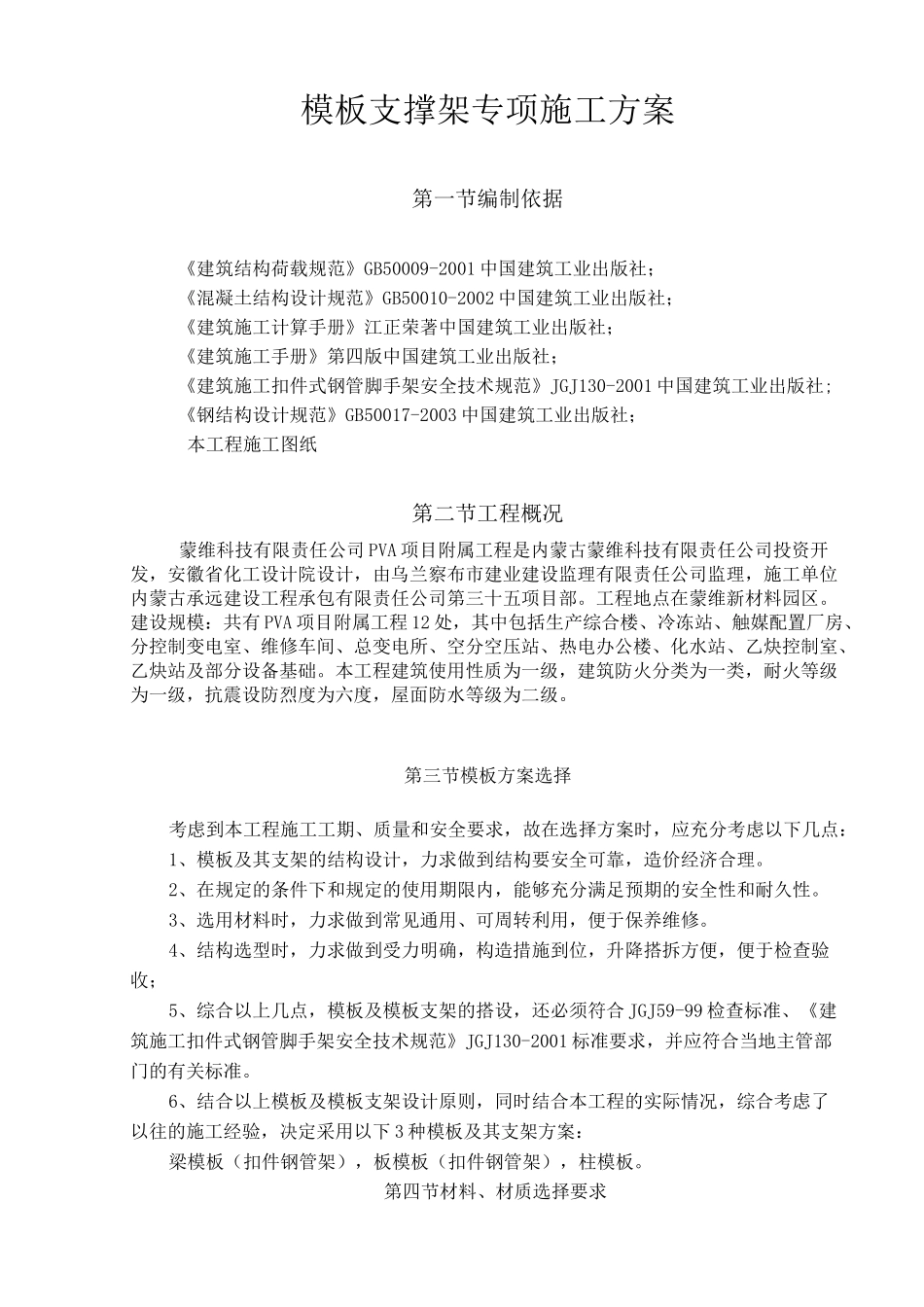

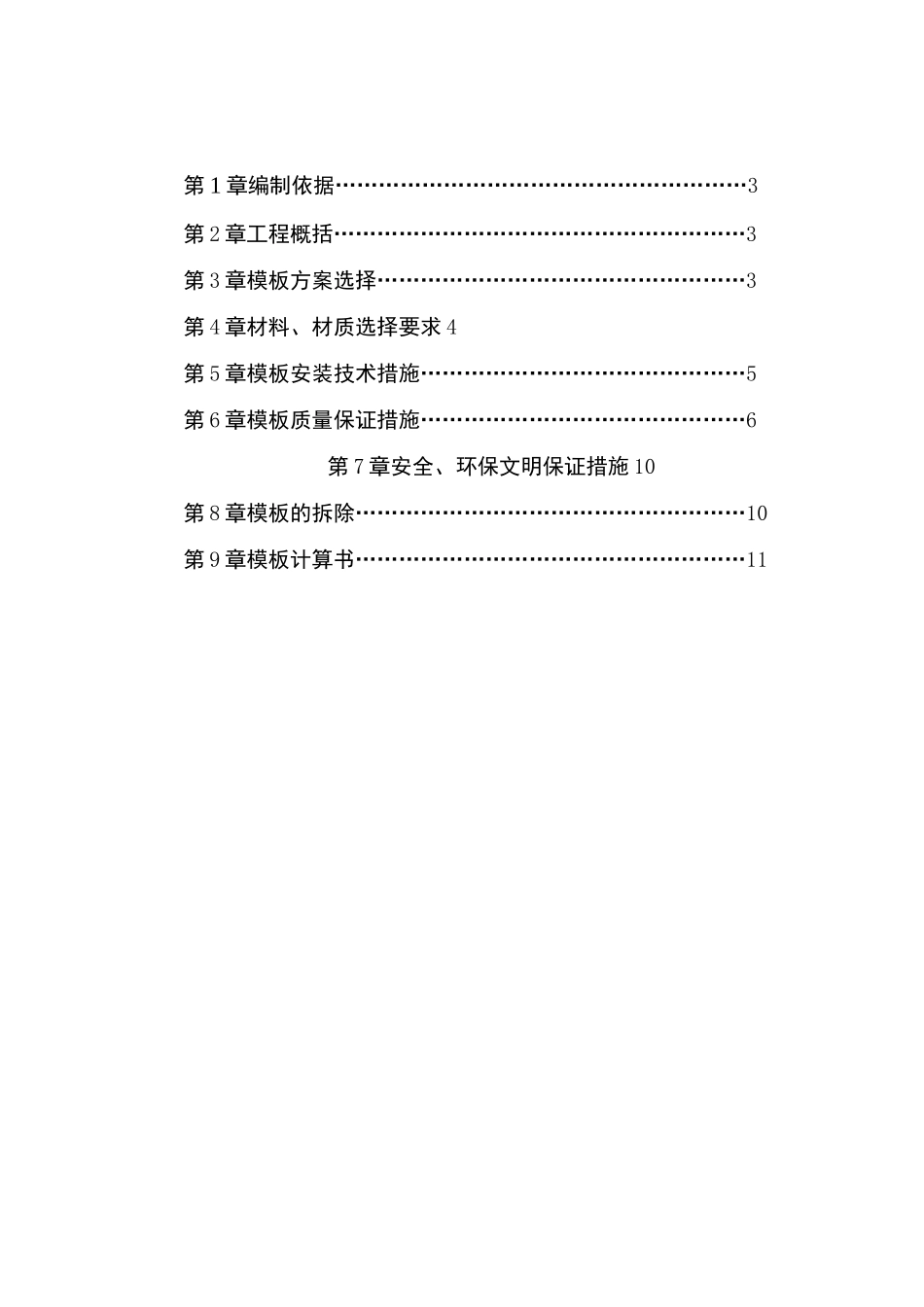

模板支撑专项施工方r^i案内蒙古承远建设工程承包有限责任公司第三十五项目部编制人：编制日期：年月日第1章编制依据…………………………………………………3第2章工程概括…………………………………………………3第3章模板方案选择……………………………………………3第4章材料、材质选择要求4第5章模板安装技术措施………………………………………5第6章模板质量保证措施………………………………………6第7章安全、环保文明保证措施10第8章模板的拆除………………………………………………10第9章模板计算书………………………………………………11模板支撑架专项施工方案第一节编制依据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中国建筑工业出版社;《钢结构设计规范》GB50017-2003中国建筑工业出版社；本工程施工图纸第二节工程概况蒙维科技有限责任公司PVA项目附属工程是内蒙古蒙维科技有限责任公司投资开发，安徽省化工设计院设计，由乌兰察布市建业建设监理有限责任公司监理，施工单位内蒙古承远建设工程承包有限责任公司第三十五项目部。工程地点在蒙维新材料园区。建设规模：共有PVA项目附属工程12处，其中包括生产综合楼、冷冻站、触媒配置厂房、分控制变电室、维修车间、总变电所、空分空压站、热电办公楼、化水站、乙炔控制室、乙炔站及部分设备基础。本工程建筑使用性质为一级，建筑防火分类为一类，耐火等级为一级，抗震设防烈度为六度，屋面防水等级为二级。第三节模板方案选择考虑到本工程施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，模板及模板支架的搭设，还必须符合JGJ59-99检查标准、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001标准要求，并应符合当地主管部门的有关标准。6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下3种模板及其支架方案：梁模板（扣件钢管架），板模板（扣件钢管架），柱模板。第四节材料、材质选择要求一、进场材料质量标准1、模板要求：（1）技术性能必须符合相关质量标准（通过收存、检查进场木胶合板出厂合格证和检测报告来检验）。（2）外观质量检查标准（通过观察检验）任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每平方米单板脱胶不大于0.001m2。每平方米污染面积不大于0.005m2（3）规格尺寸标准厚度检测方法：用钢卷尺在距板边20mm处，长短边分别测3点、1点，取8点平均值；各测点与平均值差为偏差。长、宽检测方法：用钢卷尺在距板边100mm处分别测量每张板长、宽各2点，取平均值。对角线差检测方法：用钢卷尺测量两对角线之差。翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直尺与板面间最大弦高，后者与前者的比值为翘曲度。2、钢管、扣件要求（l）支撑架钢管选用外径48mm，壁厚3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管支撑架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时...
