毛细管系统施工方案(干式)VIP免费

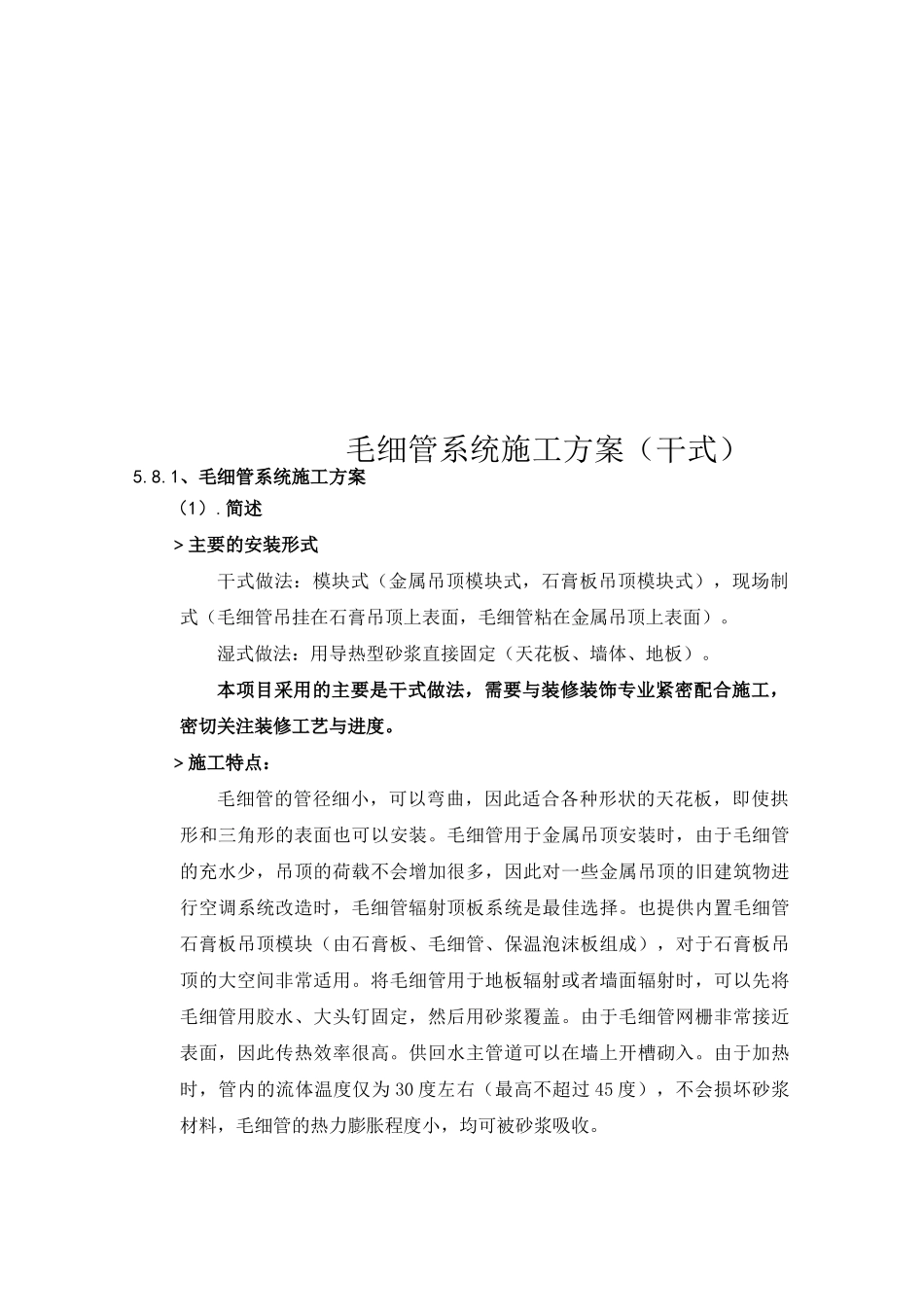

毛细管系统施工方案（干式）5.8.1、毛细管系统施工方案（1）.简述＞主要的安装形式干式做法：模块式（金属吊顶模块式，石膏板吊顶模块式），现场制式（毛细管吊挂在石膏吊顶上表面，毛细管粘在金属吊顶上表面）。湿式做法：用导热型砂浆直接固定（天花板、墙体、地板）。本项目采用的主要是干式做法，需要与装修装饰专业紧密配合施工，密切关注装修工艺与进度。＞施工特点：毛细管的管径细小，可以弯曲，因此适合各种形状的天花板，即使拱形和三角形的表面也可以安装。毛细管用于金属吊顶安装时，由于毛细管的充水少，吊顶的荷载不会增加很多，因此对一些金属吊顶的旧建筑物进行空调系统改造时，毛细管辐射顶板系统是最佳选择。也提供内置毛细管石膏板吊顶模块（由石膏板、毛细管、保温泡沫板组成），对于石膏板吊顶的大空间非常适用。将毛细管用于地板辐射或者墙面辐射时，可以先将毛细管用胶水、大头钉固定，然后用砂浆覆盖。由于毛细管网栅非常接近表面，因此传热效率很高。供回水主管道可以在墙上开槽砌入。由于加热时，管内的流体温度仅为30度左右（最高不超过45度），不会损坏砂浆材料，毛细管的热力膨胀程度小，均可被砂浆吸收。＞施工要求及安全说明：•根据用户需要，提供不同规格、尺寸的毛细管，当天花板上需安装大型灯具、风口、喇叭时，根据具体位置，提供特殊形状的毛细管网栅，对于消防探头，消防喷嘴等小型障碍物，毛细管的可塑性可以留出足够的空间而同时对毛细管自身没有损害。•由于毛细管的管径细小，管道内流体呈层流状态，气泡可随流体排出，即使毛细管垂直安装，也无需考虑排气问题，但管道送水主管道需要安装自动排气阀。•毛细管网栅出厂前，需进行水压测试，试验压力为20bar,试验时间30分钟。•当毛细管用于加热时，由于管道内的流体温度不超过45度，管道内不会产生结垢。由于一次水系统和二次水系统分开，当系统的安全装置失灵，或者管道局部损坏，流体的泄漏只会发生在局部，因此实际的漏水量由膨胀水箱的尺寸决定，通常不会超过5升，管道破损处可以用热熔修复。而其它完好部件仍可正常工作。如果不是蓄意破坏，在安装过程中，毛细管网栅上甚至可以走人。•管道的材质应为非腐蚀性，可以为：塑料，不锈钢，紫铜，黄铜等非腐蚀性材质，不可用其他易腐蚀的材料，产生沉淀的材料,以避免造成系统的堵塞。(2).毛细管未端系统施工技术本项目的安装基本工序为龙骨-保温-反射膜-石膏板-毛细管网-抹灰-装饰。1)、辐射顶板安装＞概述毛细管系统可以直接固定到顶板，然后抹灰泥石膏砂浆，再进行装饰吊顶。即使已经有石膏板吊顶也可以容易地改装为采暖和冷却吊顶。对历史保护建筑的发行也能适用。通过吊顶功能的组合，安装简易方便，成本可以最低。根据具体要求的尺寸供货，现场无需特别的改动，只有管道的剪裁是必需的，使用塑料的标准技术必须遵守塑料施工规范，这样才能确保系统的功能和安全。的毛细管系统是通过层流来工作的，系统装有自动排气口。安装完成后，系统将进行清洗，同时自行排气。毛细管网栅及供水管通常工作在0到4bar之间。安装工作时的环境温度不低于5度，毛细管网栅及管线，管件必须避免受到紫外线的直接照射。＞安装前的预留、预埋及标记：在工作前，天花板的结构特点，安装方式要预先确定，需标记所有的席尺寸及供水管安装方向以及不毛细管网栅的区域，例如建筑物内的墙体隔断，灯具的安装位置，以及露点监测器的安装位置等。＞安装毛细管系统对顶板、毛坯棚或吊顶的要求：•在吊顶上安装石膏顶板，支撑件须能承受至少30kg/m3荷载。•吊顶须保证装修规范要求的平整度，不宜以毛细管抹灰来找平。•吊顶上安装的石膏顶板选用防水型。＞安装毛细管系统对尺寸的要求：毛细管网栅的尺寸宽度可至1000mm长度可至6000mm，可以根据要求定制，不需要现场裁剪，在边角处可布置假板块填空空余位置。＞毛细管网栅及管道连接：•毛细管网栅，管道管件是聚丙烯III型材料制成的，所有的部件之间都是通过热熔焊或密封圈连接件相互结合的，在材料由聚丙烯和其它不同的材料联接时，要使用带密封圈的接头，二次回路的所有材料必须是抗腐蚀的。•毛细管网栅与供水...
