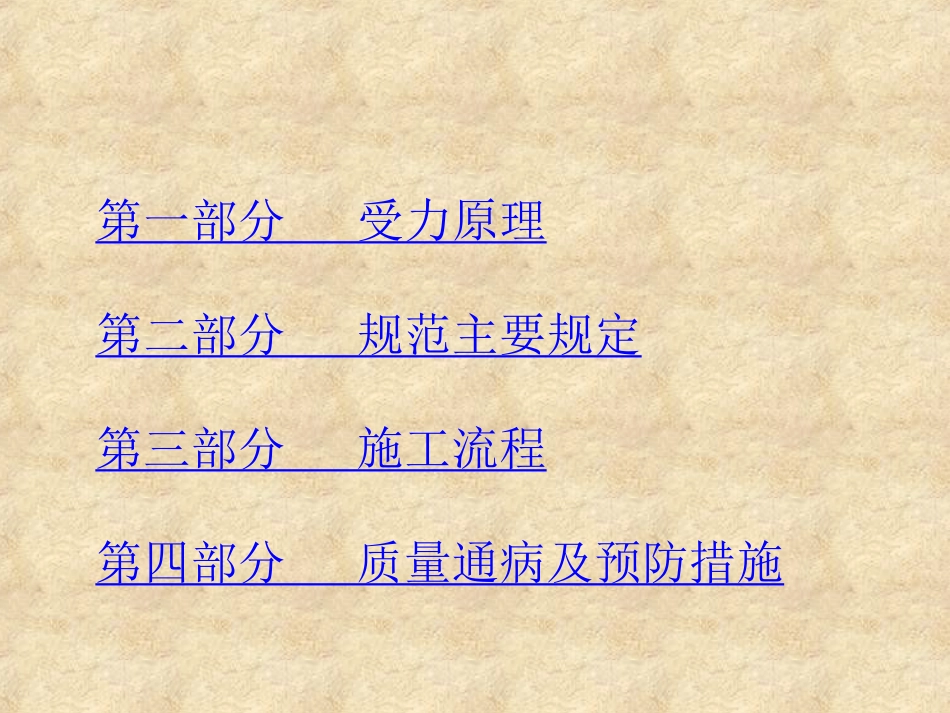

抗浮锚杆施工流程及质量通病第一部分受力原理第二部分规范主要规定第三部分施工流程第四部分质量通病及预防措施第一部分受力原理受力原理•抗浮锚杆受拉构件，一端锚固在建筑物底板，另一端锚固在地基的持力层中，受力过程首先是通过锚固体钢筋与注浆体之间的作用将上拔力传至注浆体上；而后通过注浆体与周边土层之间的摩擦力将注浆体所受到的力传至周围稳定土体中去，从而形成具有一定抗拔能力的抗浮锚杆，起到抗浮锚杆的抗浮作用。第二部分规范规定•1、《建筑边坡工程技术规范》GB50330-2002•2、《岩土锚杆(索)技术规程CECS22-2005》•3、《全国民用建筑工程设计技术措施/结构（地基与基础）》2009版•4、《混凝土结构设计规范》（GB50010-2010）•5、《成都地区建筑地基基础设计规范》（BD51/T5026-2001）•6、《建筑地基基础设计规范》（GB50007-2011）•7、《高层建筑筏板与箱型基础技术规范》（JGJ6-2011）第三部分施工流程第三部分施工流程•1、施工流程•2、操作要点•3、设备配置•4、质量标准1、施工流程施工准备锚杆基本试验测量放孔钻机成孔清孔提钻置入杆体压力灌浆锚杆验收试验杆体制作2、操作要点•锚杆基本试验：参照《建筑边坡工程技术规范GB50330-2002》附录C.2执行（1）锚杆基本试验的地质条件、锚杆材料和施工工艺等应与工程锚杆一致。（2）基本试验时最大的试验荷载不宜超过锚杆杆体承载力标准值的0.9倍。（3）基本试验主要目的是确定锚固体与岩土层间粘结强度特征值、锚杆设计参数和施工工艺。每种试验锚杆数量均不应小于3根。2、操作要点•锚杆基本试验：参照《建筑边坡工程技术规范GB50330-2002》附录C.2执行（4）锚杆基本试验应采用循环加、卸荷法。（5）出现下列情况视为破坏，终止加载：锚头位移不收敛、锚固体从岩土层中拔出或锚杆从锚固体中拔出；锚头总位移量超过设计允许值；一级荷载产生的位移增量超过上一级荷载位移增量的2倍。（6）绘制荷载-位移曲线、荷载-弹性位移曲线和荷载-塑性位移曲线。（7）锚固体与地层间极限粘结强度标准值除以2.2～2.7为粘结强度与特征值。2、操作要点•测量放孔：根据控制点和锚杆平面布置图进行锚杆测放，并作锚孔孔位放点标记。测放务必准确，要求测放过程中作好记录，检查无误，确保孔位的准确。锚杆定位偏差不宜大于20mm。2、操作要点•钻机成孔：钻机就位时，必须固定牢固，确保钻机机架的水平度和立轴的垂直度。锚杆孔直径按设计要求（设计无要求时，宜取锚杆直径的3倍，但不应小于一倍锚杆直径加50mm）。锚杆成孔采用跟管钻进，并且利用空压机产生的高压空气进行排渣。达到设计深度后，不得立即停钻，稳钻1～2min，防止底端头达不到设计的锚固直径。锚孔倾斜度不应大于5%，钻孔深度超过锚杆设计长度应不小于0.5m。2、操作要点•清孔提钻终孔后利用高压空气清除孔内余渣，直到孔口返出之风，手感无尘屑为止，避免孔内沉渣存在。同时现场工程师及质检员进行孔深及锚孔偏斜度检测，符合要求后进行下道工序施工。2、操作要点•杆体制作：锚杆材料可根据锚固工程性质、锚固部位和工程规模等因素，选择高强度、低松弛的普通钢筋、高强精轧螺纹钢筋、预应力钢丝或钢绞线。锚杆材料的物理力学性能应符合现行国家标准以及有关专门标准的规定。锚杆下料长度为钻孔长度+锚入上部结构长度。其中锚入上部结构的长度应符合钢筋的锚固长度要求。除锈处理采用钢丝刷清除钢筋、焊管铁锈。2、操作要点•置入杆体：清孔完毕将锚杆垂直插入孔底，牢固地置于锚孔中央。2、操作要点•压力注浆：置入杆体后进行压力注浆，采用孔底反向注浆的方式，注浆管插入距孔底30cm处，浆液从注浆管向内灌入，气直接排出。注浆结束标准：排出的浆液浓度与灌入的浆液浓度相同，且不含气泡时为止。注浆材料采用水泥砂浆或纯水泥浆，可根据实际情况掺加膨胀剂和早强剂。水泥宜使用普通硅酸盐水泥，砂的含泥量按重量计不大于3%，砂中云母、有机物、硫化物和硫酸盐等有害物质的含量按重量计不得大于1%。浆体配制的灰砂比宜为0.8-1.5，水灰比宜为0.38-0.5。2、操作要点•压力注浆：施工时严格按照试验室出具的配合比配置砂浆，做好水灰比的控制工作，...
