井下恒压供水系统使用说明书[1]VIP免费

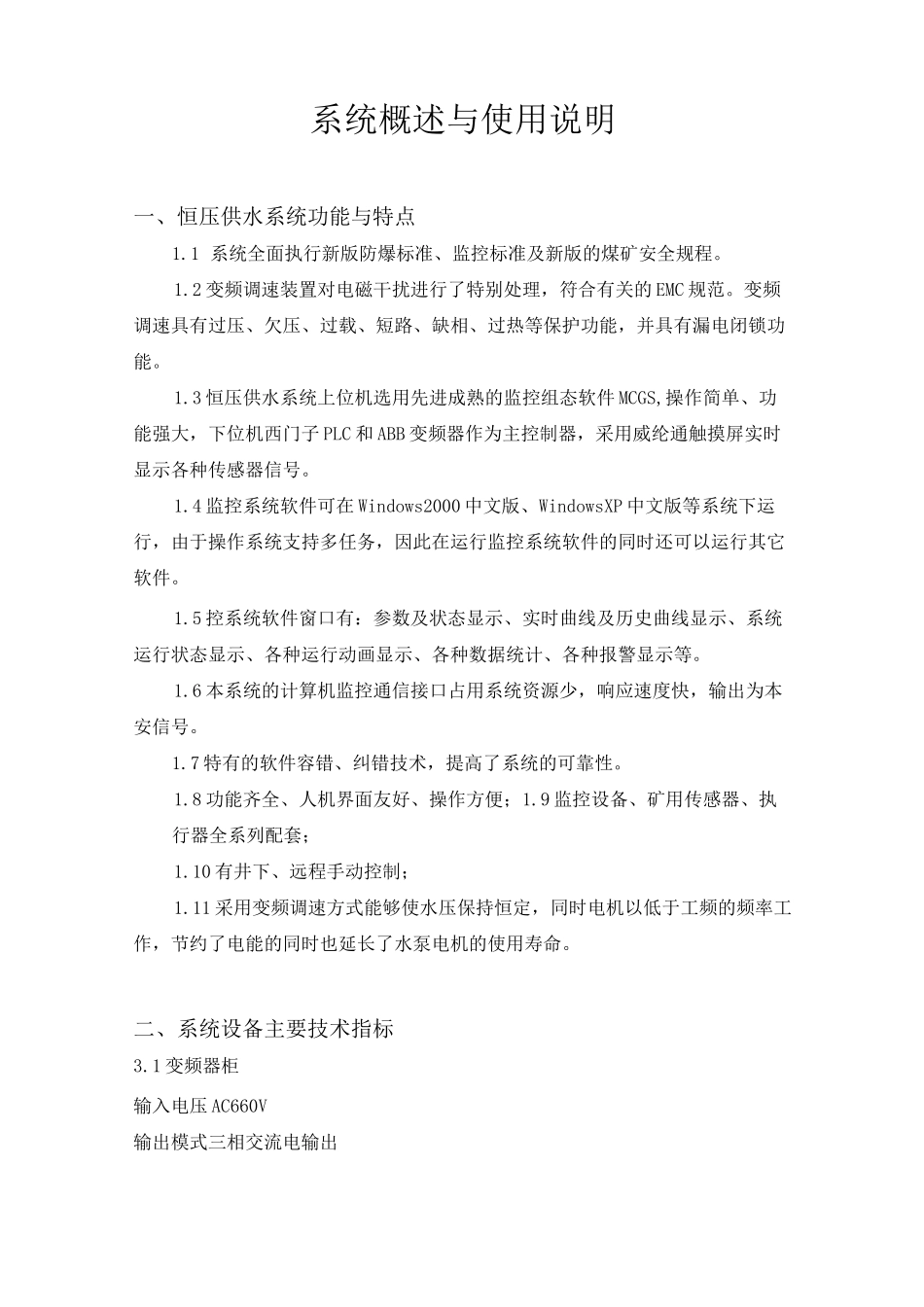

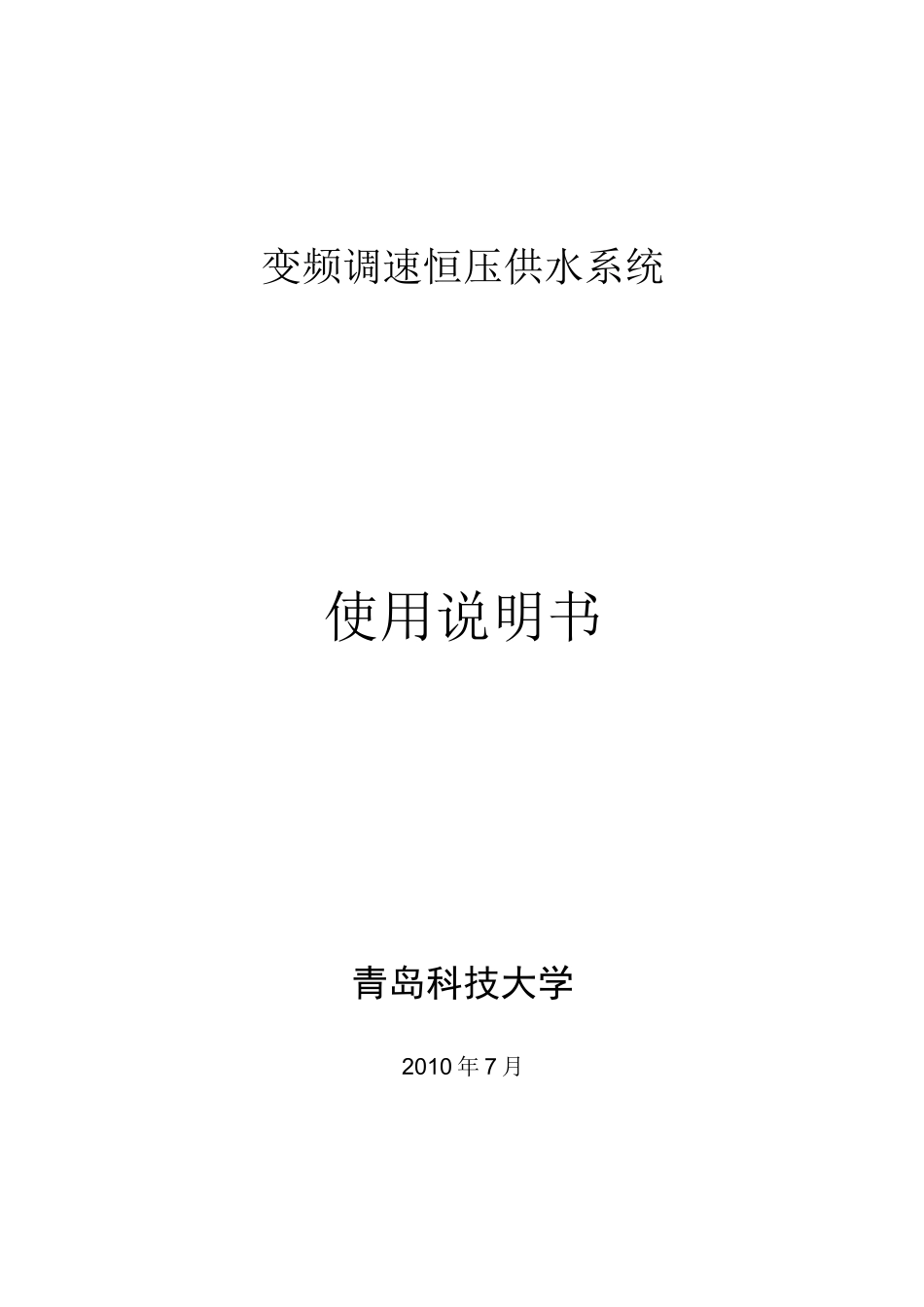

变频调速恒压供水系统使用说明书青岛科技大学2010年7月重要的安全使用防范措施：阅读以下简单说明，并遵守这些规则，谨防因违规操作而导致危险的发生。1．本说明书详细介绍了系统的使用方法，包括上位机组态的使用和下位机的手动操作的详细方法，在使用本系统以及本系统所涉及的产品时，都必须在使用前仔细阅读本说明书。青岛科技大学不对任何由于违反安全事项而造成的损失承担任何责任！！2．本系统的维修时，不得改变系统内部本安电路和本安电路有关的元器件以及传感器，必须严格按照提供的系统接线图检查线路，本系统不得随意与其他设备连接！！3．严禁非操作人员操作控制系统！！4．本系统需配备专有人员定期维护和检修，使用中如出现问题并且在煤矿维修工不能解决时应该找厂家维修！！5．本系统所包括的各种设备具有一定的防水能力，但绝对不能浸泡在水里使用！！6.维修时不得改变本安电路和本安电路有关的元器件的电气参数规格和型号！！7.维修时不得缩小各电器元件之间的电气间隙及对地距离，特别时高压电器元件的电气间隙及对地距离！8.严禁带电开盖！9.在变频柜断电十分钟之后方可开盖！系统概述与使用说明一、恒压供水系统功能与特点1.1系统全面执行新版防爆标准、监控标准及新版的煤矿安全规程。1.2变频调速装置对电磁干扰进行了特别处理，符合有关的EMC规范。变频调速具有过压、欠压、过载、短路、缺相、过热等保护功能，并具有漏电闭锁功能。1.3恒压供水系统上位机选用先进成熟的监控组态软件MCGS,操作简单、功能强大，下位机西门子PLC和ABB变频器作为主控制器，采用威纶通触摸屏实时显示各种传感器信号。1.4监控系统软件可在Windows2000中文版、WindowsXP中文版等系统下运行，由于操作系统支持多任务，因此在运行监控系统软件的同时还可以运行其它软件。1.5控系统软件窗口有：参数及状态显示、实时曲线及历史曲线显示、系统运行状态显示、各种运行动画显示、各种数据统计、各种报警显示等。1.6本系统的计算机监控通信接口占用系统资源少，响应速度快，输出为本安信号。1.7特有的软件容错、纠错技术，提高了系统的可靠性。1.8功能齐全、人机界面友好、操作方便；1.9监控设备、矿用传感器、执行器全系列配套；1.10有井下、远程手动控制；1.11采用变频调速方式能够使水压保持恒定，同时电机以低于工频的频率工作，节约了电能的同时也延长了水泵电机的使用寿命。二、系统设备主要技术指标3.1变频器柜输入电压AC660V输出模式三相交流电输出输出电压AC660V额定电流70A最高本安开路电压8.5V最高本安短路电流3.2PLC控制柜90mA输入电压AC660V最大电流510mA最高本安开路电压24.3V3.3GPD10压力传感器壬口量程正压时为0-2.5Mpa，负压时为-0.1—0.1Mpa输出信号4-20mA响应时间小于30S工作电压DC12-24V工作电流<60mA3.4KGT9型矿用设备开停传感器防爆型式矿用本质安全型，标志为“Exd[ib]I"工作电压DC8-24V工作电流不大于10mA被测设备电缆范围外径：16-80mm工作方式直接卡固在供电电缆外皮上，连续工作输出信号开关量，电流及无电位接点3.5GUY5煤矿用投入式液位传感器防爆型式矿用本质安全型，标志为“Exd[ib]I"工作电压DC12-24V工作电流DC18V时，不大于100mA输出信号4-20mA三、系统基本工作原理变频调速恒压供水系统主要由水泵、电动机、安装在管道上的压力传感器和阀门等组成。通常由三相笼型异步电动机驱动水泵叶片的旋转来供水，并把电机和水泵做成一体。变频供水控制系统通过变频器来调节异步电动机的转速，来改变水泵出水量实现管网的恒压供水。因此，变频调速恒压供水控制实质是异步电动机的变频调速控制。而异步电动机的变频调速是通过改变定子供电频率来改变同步转速达到调速的目的。异步电机的转速为:nl=60f/p（l-s）异步电机的同步转速执为:n=60f/pnl为异步电机转子的转速；n为异步电机的理想空载转速；f为异步电机的定子电源频率；P为异步电机的极对数。从上式可知，若极对数p不变时，电机转子的转速n与定子电源的频率f成正比，可连续调节异步电机供电电源的频率f,就可连续平滑的调节电机的同步转速，从而调节其电机转子的转速。四、系统使用与维护4.1变频调速装置变频调...
