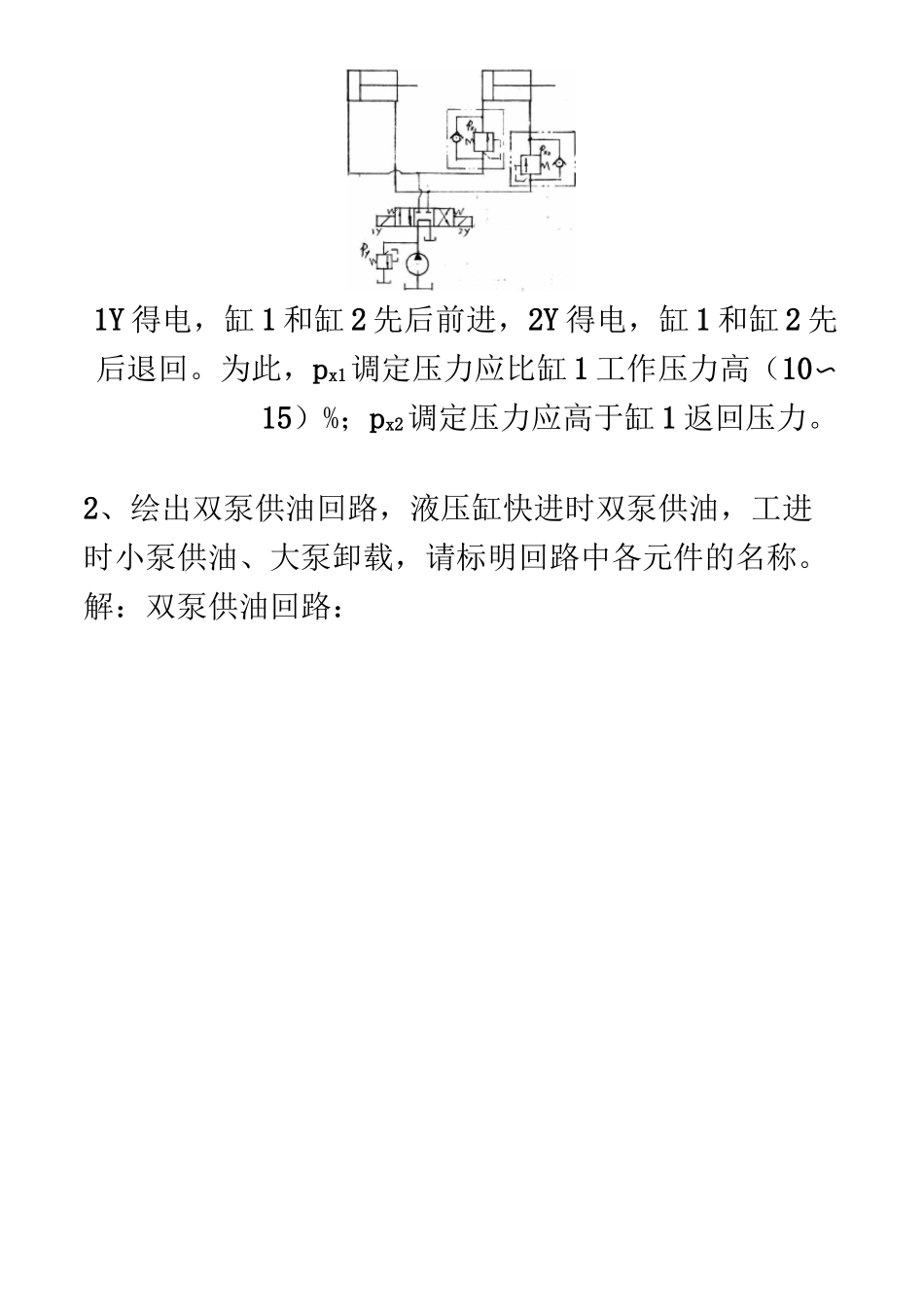

液压试题库及参考答案（绘制回路）成都工业学院2012年液压自考考前复习汇总主讲江书勇液压传动习题库及参考答案六、绘制回路1、试用两个单向顺序阀实现“缸1前进——缸2前进一—缸1退回一一缸2退回”的顺序动作回路，绘出回路图并说明两个顺序阀的压力如何调节。解：采用单向顺序阀的顺序动作回路：1Y得电，缸1和缸2先后前进，2Y得电，缸1和缸2先后退回。为此，px1调定压力应比缸1工作压力高（10〜15）%；px2调定压力应高于缸1返回压力。2、绘出双泵供油回路，液压缸快进时双泵供油，工进时小泵供油、大泵卸载，请标明回路中各元件的名称。解：双泵供油回路：成都工业学院2012年液压自考考前复习汇总主讲江书勇成都工业学院2012年液压自考考前复习汇总主讲江书勇外控式顺序阀（卸荷阀）调速解：（1）单向阀（5）4、用一个单向定向泵、溢流阀、节流阀、三位四通电磁换向阀组成一个进油节流调速回路。解：5、试用单向定量泵、溢流阀、单向阀、单向变量马达各(4A、成都工业学院2012年液压自考考前复习汇总主讲江书勇一个，组成容积调速回路。解：6、写出下图所示回路有序号元件的名称。解：1——低压大流量泵2——中压小流量泵3——外控内泄顺序阀做卸荷阀4——溢流阀5——二位三通电磁换向阀成都工业学院2012年液压自考考前复习汇总主讲江书勇成都工业学院2012年液压自考考前复习汇总主讲江书勇Py二Pyi（1）当1YA不通电，系统压力为Pyi由先导型溢流阀控制y（2）当1YA通电，系统压力为Py2,由远程调压阀控制厂9、绘出三种不同的卸荷回路，说明卸荷的方法。解：（1）换向阀卸荷回路（2）溢流阀远程控制卸荷回路（3）中为机能卸荷回路10、试用一个先导型溢流阀、一个二位二通换向阀组成一个卸荷回路。解：主讲江书勇11、绘出一种液压缸快速运动回路。解：
