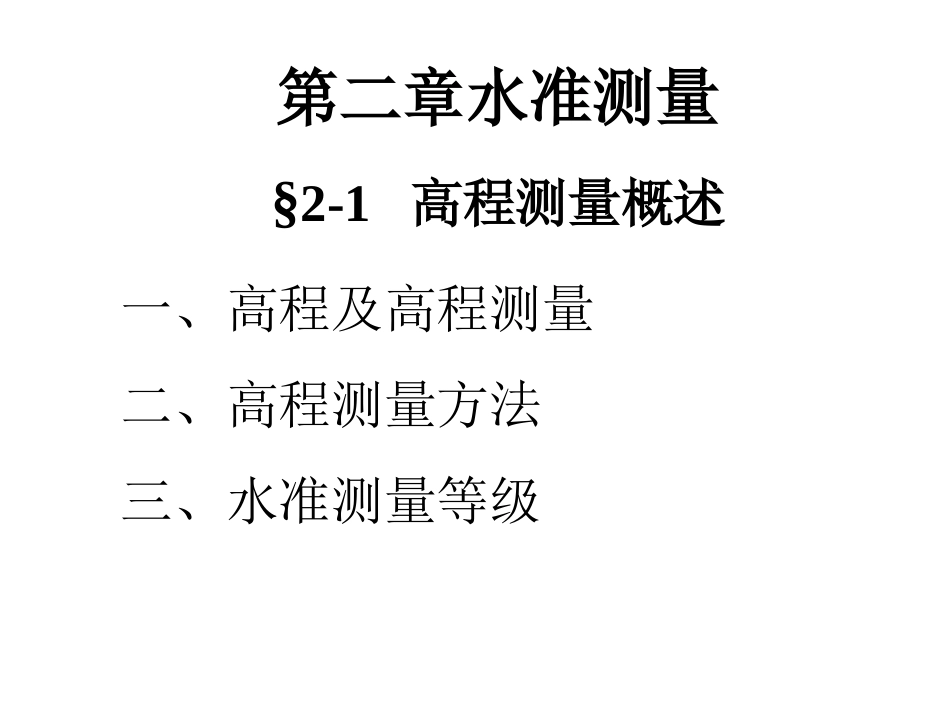

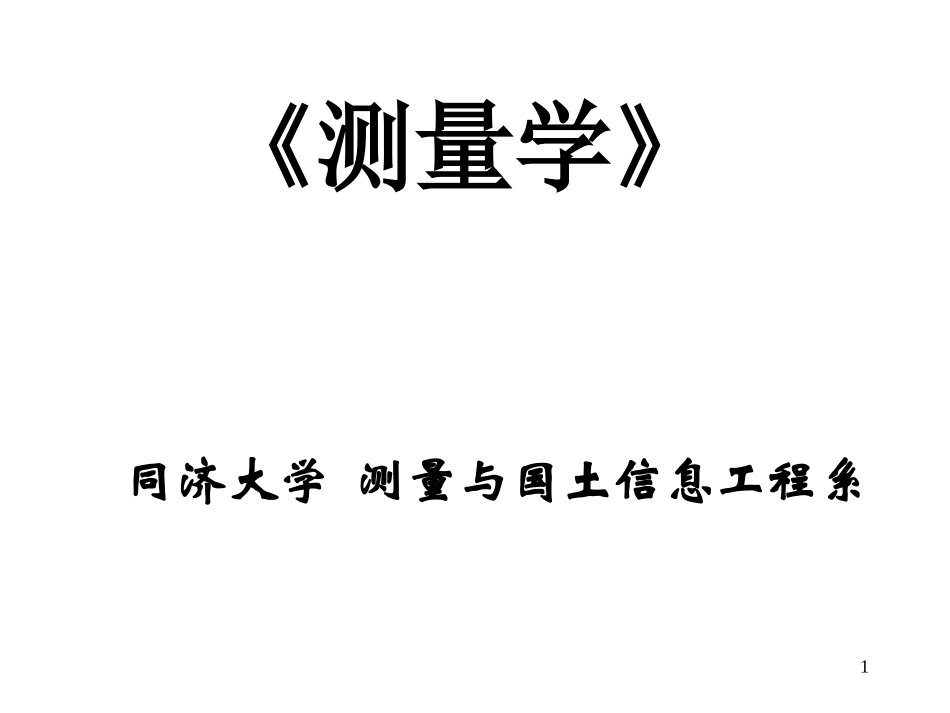

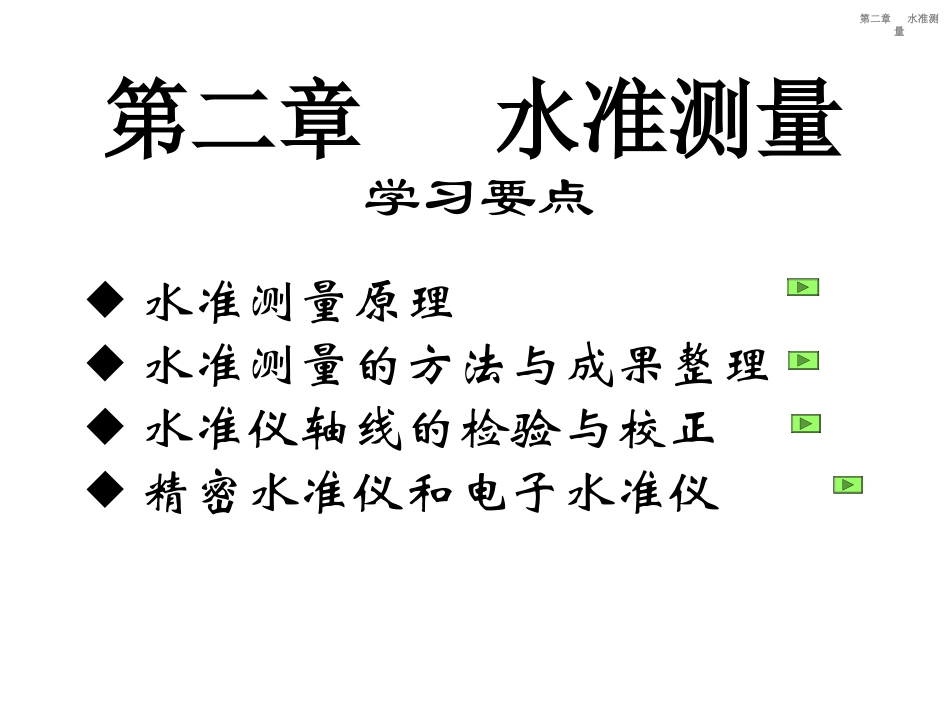

1《测量学》同济大学测量与国土信息工程系第二章水准测量第二章水准测量◆水准测量原理◆水准测量的方法与成果整理◆水准仪轴线的检验与校正◆精密水准仪和电子水准仪学习要点第二章水准测量§2-1高程测量概述一、高程及高程测量二、高程测量方法三、水准测量等级1..地面点的高程一、地面点的高程相对高程——如标高(多用于建筑施工)绝对高程——地面点沿铅垂线到大地水准面的距离。高程测量——测定地面点高程的工作二、高程测量的方法1、水准测量——用水准仪进行高程测量的工作。是高程测量的主要方法使用仪器：水准仪水准仪的主要功能是能指出一条水平视线。2、其他高程测量方法：三角高程测量、GPS测量等2.高程系统与高程基准我国国家高程系统：黄海高程系我国国家高程基准：1985年国家高程基准◆我国取青岛附近黄海平均海水面为大地水准面；人为而定，相对稳定(我国1956年取前6年的平均潮位作为大地水准面；1985年取1953年1979年共26年观测的平均潮位作为大地水准面)；◆水准原点建在青岛市内，作为我国的国家高程基准。1956年高程基准的高程为72.289米，1985年高程基准的高程为72.260米。上海地区高程系统：吴淞高程系三、高程系统与高程基准H吴=H黄-1.6008（1985）3.4.高程系统、等级四、水准测量的等级分一、二、三、四等（按精度要求、控制范围）一等水准测量:——仅在国家等级中存在作为国家的高程控制,建立统一的高程基准;科学研究(地壳形变、地面沉降、精密测量）二等水准测量:作为大城市的高程控制；地面沉降；精密工程测量三、四等水准测量:作为小地区的高程控制；普通工程测量图根水准（普通水准）§2-2水准测量原理•要求：测量A，B两点间的高差h•思路：–在A，B上竖立标尺，–用水准仪指示一条水平视线–该视线在两尺上截得读数a和b–则A、B的高差：注：高差有正有负bahAB•水准仪的主要轴线：–望远镜视准轴（俗称视线），用于观察尺子，读取读数–水准管轴，水准管是水平状态指示器。用于把其轴置平•仪器要求这两个轴平行。从而可以借助水准器把视线置平水准测量原理)(bbbaaa)(bbaaba当Da=Db时，bbaa中间法abABhbah考虑水准面弯曲2.连续安置水准仪的测量方法连续安置水准仪的测量方法两点间距离较长或高差较大时，在两点间设若干转点，分段测量高差，取各分段高差的总和。hAB=h1+h2+….+hn=(a1-b1)+(a2-b2)+….+(an-bn)=a-bhAB一.水准测量的仪器与工具§2-3水准尺和的水准仪一、水准尺、尺垫•直尺：双面(黑、红)水准尺，尺常数4.687m、4.787m，用于三等以下水准路线测量。•塔尺：可伸缩，伸足为3米、5米，用于一般工程测量。•尺垫：转点立尺用。2.水准仪二、水准仪等级(精度系列)：DS05DS1DS3DS10型号下标：毫米数，表示1公里往、返测量的高差平均值的中误差(由于仪器引起的)。构造：望远镜水准器支架基座S3水准仪外型•一般的望远镜只需望远，不需瞄准。所以有物镜，目镜（加调焦镜）即可。•测量望远镜要能瞄准。•所以要有十字丝。目标的象与十字丝重合即瞄准。望远镜与视差望远镜与视差●测量望远镜及十字丝上丝下丝竖丝横丝望远镜的十字丝•视准轴：十字丝分划中心与物镜光心的连线。•物镜的作用：把目标成象（拉近）。•目镜的作用：把十字丝（和目标象）放大。十字丝固定不动。为了让仪器适用于不同视力的人，目镜可以前后调节，称为目镜调焦。•调焦镜的作用：使远近不同的目标都能成象于十字丝面上。移动调焦镜称为物镜调焦。•视差：如果目标象没有落在十字丝面上，则当观测员的眼睛上下左右移动时，会感到目标象与十字丝之间有相对错动。这种现象称为视差。视差影响瞄准的精度。物镜调焦可以消除视差。测量望远镜视差●视差：望远镜内目标像与十字丝分划板未重合。现象：观测时，改变眼睛与目镜的相对位置，十字丝与目标的像有相对移动。消除视差的步骤：目镜调焦，使十字丝最清晰；物镜调焦，使目标像最清晰，且无视差。水准器（1）圆水准器灵敏度8/2mm用于仪器粗平（2）管水准器灵敏度20/2mm用于仪器精平水准器•水准器分圆形和管形两种•管水准器是个玻璃容器，其纵剖面上内侧呈圆弧...
