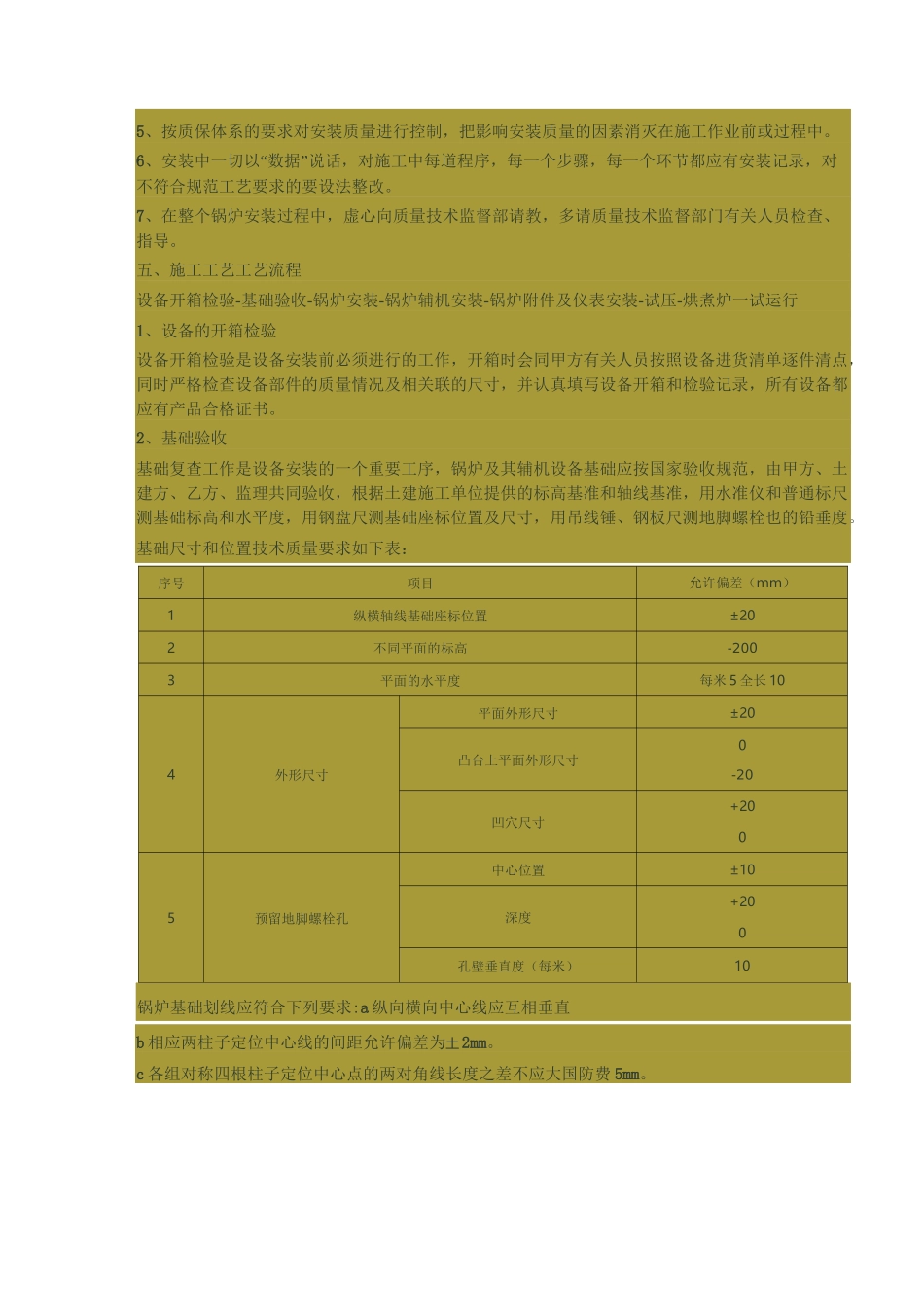

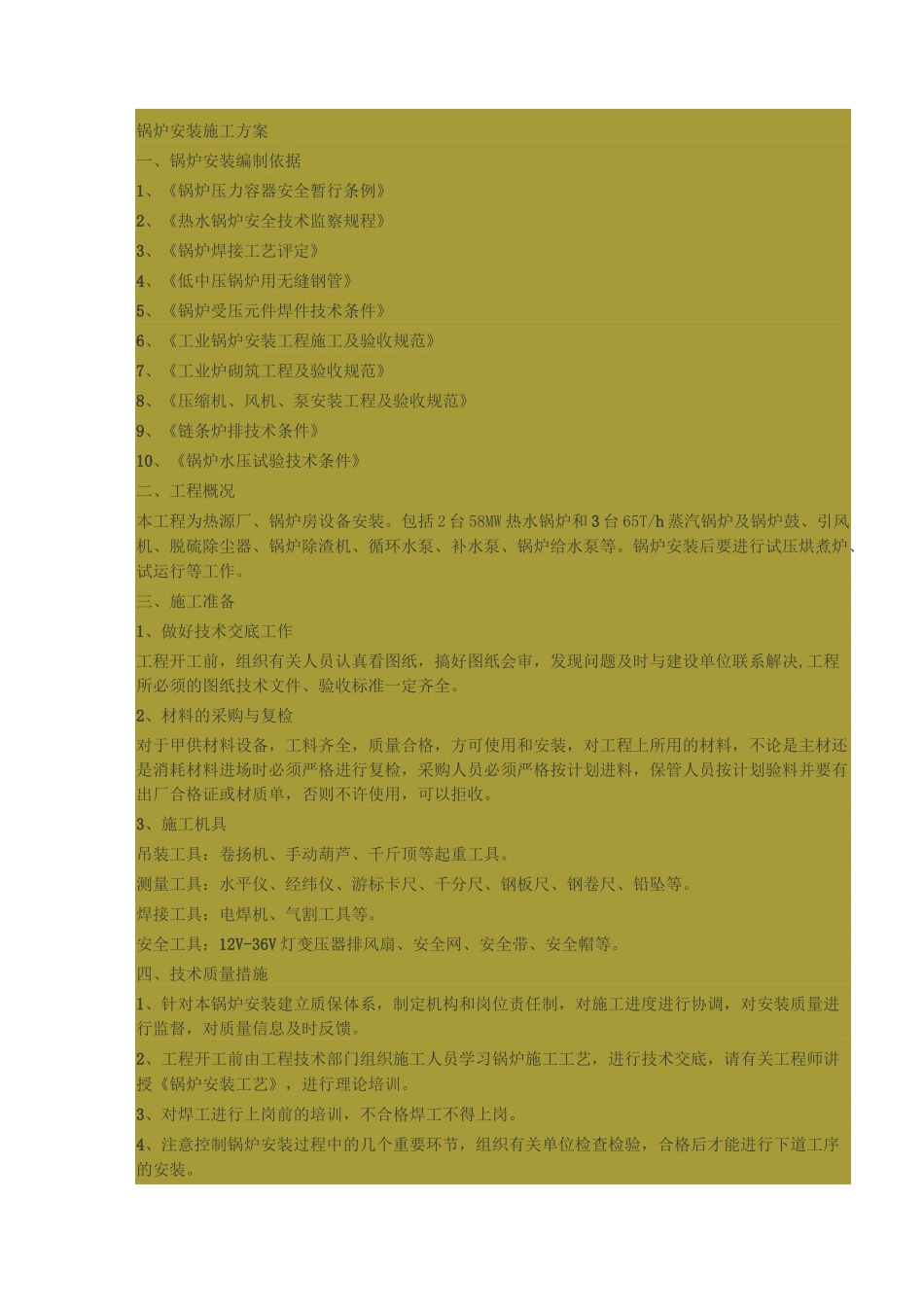

锅炉安装施工方案一、锅炉安装编制依据1、《锅炉压力容器安全暂行条例》2、《热水锅炉安全技术监察规程》3、《锅炉焊接工艺评定》4、《低中压锅炉用无缝钢管》5、《锅炉受压元件焊件技术条件》6、《工业锅炉安装工程施工及验收规范》7、《工业炉砌筑工程及验收规范》8、《压缩机、风机、泵安装工程及验收规范》9、《链条炉排技术条件》10、《锅炉水压试验技术条件》二、工程概况本工程为热源厂、锅炉房设备安装。包括2台58MW热水锅炉和3台65T/h蒸汽锅炉及锅炉鼓、引风机、脱硫除尘器、锅炉除渣机、循环水泵、补水泵、锅炉给水泵等。锅炉安装后要进行试压烘煮炉、试运行等工作。三、施工准备1、做好技术交底工作工程开工前，组织有关人员认真看图纸，搞好图纸会审，发现问题及时与建设单位联系解决,工程所必须的图纸技术文件、验收标准一定齐全。2、材料的采购与复检对于甲供材料设备，工料齐全，质量合格，方可使用和安装，对工程上所用的材料，不论是主材还是消耗材料进场时必须严格进行复检，采购人员必须严格按计划进料，保管人员按计划验料并要有出厂合格证或材质单，否则不许使用，可以拒收。3、施工机具吊装工具：卷扬机、手动葫芦、千斤顶等起重工具。测量工具：水平仪、经纬仪、游标卡尺、千分尺、钢板尺、钢卷尺、铅坠等。焊接工具：电焊机、气割工具等。安全工具：12V-36V灯变压器排风扇、安全网、安全带、安全帽等。四、技术质量措施1、针对本锅炉安装建立质保体系，制定机构和岗位责任制，对施工进度进行协调，对安装质量进行监督，对质量信息及时反馈。2、工程开工前由工程技术部门组织施工人员学习锅炉施工工艺，进行技术交底，请有关工程师讲授《锅炉安装工艺》，进行理论培训。3、对焊工进行上岗前的培训，不合格焊工不得上岗。4、注意控制锅炉安装过程中的几个重要环节，组织有关单位检查检验，合格后才能进行下道工序的安装。5、按质保体系的要求对安装质量进行控制，把影响安装质量的因素消灭在施工作业前或过程中。6、安装中一切以“数据”说话，对施工中每道程序，每一个步骤，每一个环节都应有安装记录，对不符合规范工艺要求的要设法整改。7、在整个锅炉安装过程中，虚心向质量技术监督部请教，多请质量技术监督部门有关人员检查、指导。五、施工工艺工艺流程设备开箱检验-基础验收-锅炉安装-锅炉辅机安装-锅炉附件及仪表安装-试压-烘煮炉一试运行1、设备的开箱检验设备开箱检验是设备安装前必须进行的工作，开箱时会同甲方有关人员按照设备进货清单逐件清点，同时严格检查设备部件的质量情况及相关联的尺寸，并认真填写设备开箱和检验记录，所有设备都应有产品合格证书。2、基础验收基础复查工作是设备安装的一个重要工序，锅炉及其辅机设备基础应按国家验收规范，由甲方、土建方、乙方、监理共同验收，根据土建施工单位提供的标高基准和轴线基准，用水准仪和普通标尺测基础标高和水平度，用钢盘尺测基础座标位置及尺寸，用吊线锤、钢板尺测地脚螺栓也的铅垂度。基础尺寸和位置技术质量要求如下表：序号项目允许偏差（mm）1纵横轴线基础座标位置±202不同平面的标高-2003平面的水平度每米5全长104外形尺寸平面外形尺寸±20凸台上平面外形尺寸0-20凹穴尺寸+2005预留地脚螺栓孔中心位置±10深度+200孔壁垂直度（每米）10锅炉基础划线应符合下列要求:a纵向横向中心线应互相垂直b相应两柱子定位中心线的间距允许偏差为土2mm。c各组对称四根柱子定位中心点的两对角线长度之差不应大国防费5mm。3、锅炉安装（1）链条炉排的安装1）工艺流程：下轨道-炉墙板座-炉墙板-前后轴-横梁-上轨道-密封块-链条-炉排片-调整螺杆-档渣器2）链条炉排组装前的偏差要求如下表：项目允许偏差（mm）型钢构件的直线度（每米）1型钢构件的长度±5各链轮与轴线中点间的距离±2同一轴上的任意两链轮其齿尖前后错位33）墙板安装方法及要求首先按锅炉基准中心线，前后轴中心线，放出墙板线安装下轨道，安装墙板支座，合格后二次灌浆，墙板支座混凝土强度达到75%右安装墙板。墙板安装技术要求如下：项目允许偏差（mm）墙板的标高土5墙板的垂直度（全高）3墙板间距离+5-0墙板间两对角线和长...
