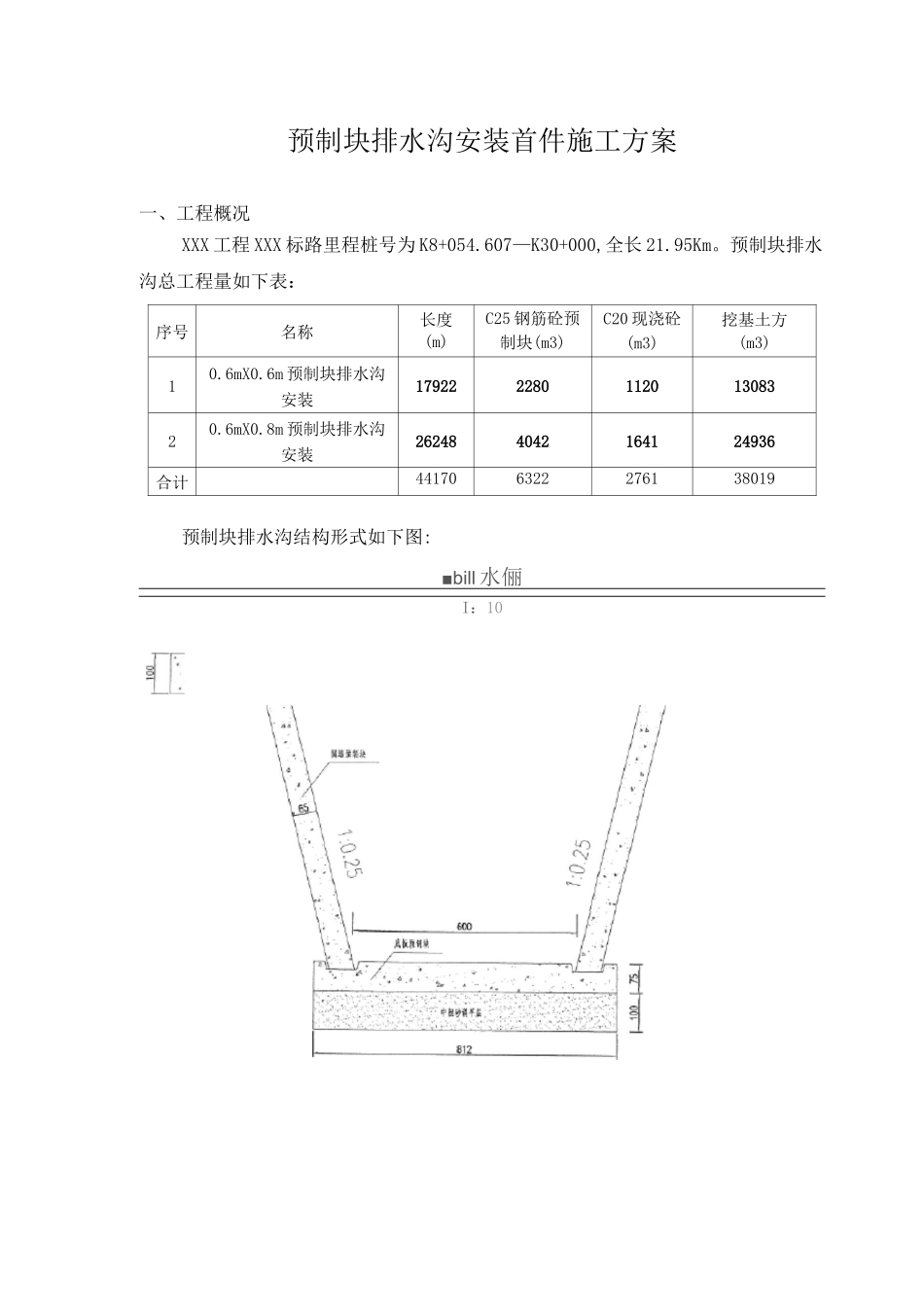

预制块排水沟安装首件施工方案一、工程概况XXX工程XXX标路里程桩号为K8+054.607—K30+000,全长21.95Km。预制块排水沟总工程量如下表：序号名称长度(m)C25钢筋砼预制块(m3)C20现浇砼(m3)挖基土方(m3)10.6mX0.6m预制块排水沟安装17922228011201308320.6mX0.8m预制块排水沟安装262484042164124936合计441706322276138019预制块排水沟结构形式如下图:■bill水俪I：1030tt89-UT-\i-i/PM181260X80CE排水沟增堵选择K23+088-K23+230右侧0.6mX0.8m预制块排水沟安装作为首件工程，首件工程量如下表：名称长度(m)C25钢筋砼预制块(m3)预制块底板(块)预制块侧墙(块)C20现浇砼(m3)挖基土方(m3)中粗砂(m3)0.6mX0.8m预制块排水沟安装14222355710913512二、施工准备1、人员配置施工管理人员配置表序号LJU/亠冈位姓名1技术负责人2施工现场负责人3质检负责人4试验负责人5施工员6测量员7实验员劳动力配置表序号工种劳动力人数备注1预制块安装工10预制块安装2模板工2模板安装、拆除3混凝土工2混凝土浇筑2、设备配置主要设备计划配备表序号机械设备名称单位数量备注1挖掘机台12装载机台23砂浆搅拌机台14打夯机台15钢模板m2603、材料准备在施工前，根据首件工程量按10%的富余系数及时组织水泥、砂、预制块进场，计划在开工前5天进场到位，预制块提前安排从共青城构件预制中心运至指定施工点。砼由2#搅拌站提供。4、技术准备根据设计图纸对排水沟放样完成后，经复核与现场地形符合，与桥涵、结构物及线外排水系统或自然水系能平顺衔接，能够形成完整的排水系统。临时施工便道通畅，材料堆放场地已平整。设计图纸及技术资料经过审核，提出的问题已得到相关部门的回复。开工前组织技术人员认真学习，澄清有关技术问题，熟悉规范和技术标准。制定施工质量、安全保证措施，对施工人员进行技术交底。三、施工工艺及方法1、预制块排水沟施工工艺流程测量放样f基坑开挖f基底调平f预制块安装f现浇砼压顶f养生2、测量放样采用GPS测量仪对排水沟进行测量放样，沿路线方向处每隔20m打点（弯道位置要适当加密），撒出排水沟纵向中心线以便检查排水沟放样线形和方便开挖。测出放样点位地面标高,计算开挖深度，在地面上标出里程桩号以及相应开挖深度，然后向监理工程师报验，在监理工程师的认方可下进行基坑开挖。3、基坑开挖基坑开挖采用挖掘机开挖和人工辅助开挖，先用挖掘机在灰线内进行粗挖，挖至离基底标高5-10cm范围时采用人工修整。当基坑开挖至设计标高，自检标高及基坑尺寸，同时检查纵坡顺直度、曲线线形圆滑度，均合格后及时通知监理工程师检查验收。当监理工程师验收合格后方可进行下一道工序。4、基底调平基坑开挖到位验收合格后，再采用人工挑砂至基坑底进行精准调平，确保沟底平整，整体平顺，能够达到排水畅通不阻水的要求。平整度及线形满足要求且报验合格后方可安装预制块。5、预制块排水沟安装预制块运输采用农用货车从共青城构件预制中心装车运至现场，采用人工进行安装、调平。砌筑前，每隔1Om设置定位胎架，胎架之间底部和顶部分别拉线，用于控制坡比和平整度。预制块拼装接缝采用薄层水泥浆粘合，确保沟体不漏水。对安装后侧墙外侧的空隙及时采用普通土进行回填人工夯实，以保证安装后预制块的稳定。预制块安装后必须表面平整、缝线规则、线型顺。6、现浇砼压顶按照设计图纸安装沟顶压顶砼模板，模板采用14#槽钢，模板底部采用定长木条顶撑，横向采用钢管加卡扣固定。压顶砼每隔10m设置一道变形缝。模板检验合格后,及时浇筑C20砼。砼浇注采用2#拌合站集中拌制、砼罐车运输，砼出厂前，由试验室和监理工程师共同进行塌落度试验，检查砼和易性，试验结果满足规范要求后才能使用。每工作班制取2组砼试块。浇筑时砼时，在排水沟旁放置定作的1.5*1.5*0.3m大小的铁皮托盘，砼罐车中的砼通过溜槽溜至铁皮托盘内，再用人工挑抬砼入模。由于压顶砼仅为30cm宽和10cm高，故采用平板振捣器进行振捣，必须振动到该部位混凝土密实为止，密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆。砼浇注应连续进行，砼浇筑完毕后，对砼面应及时进行修整、收浆抹平，待定浆后砼再进行二次抹面。浇筑砼期间，...
