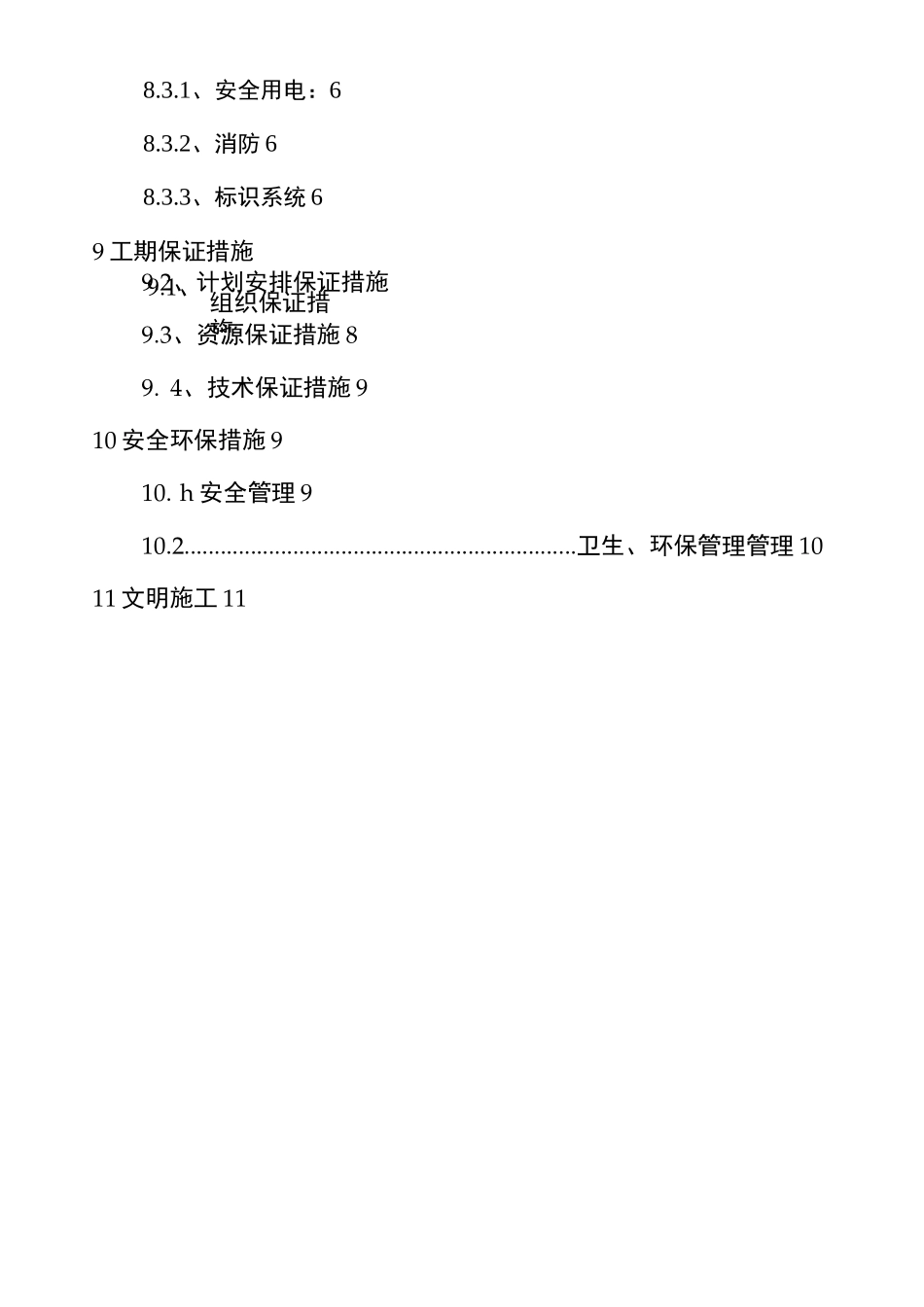

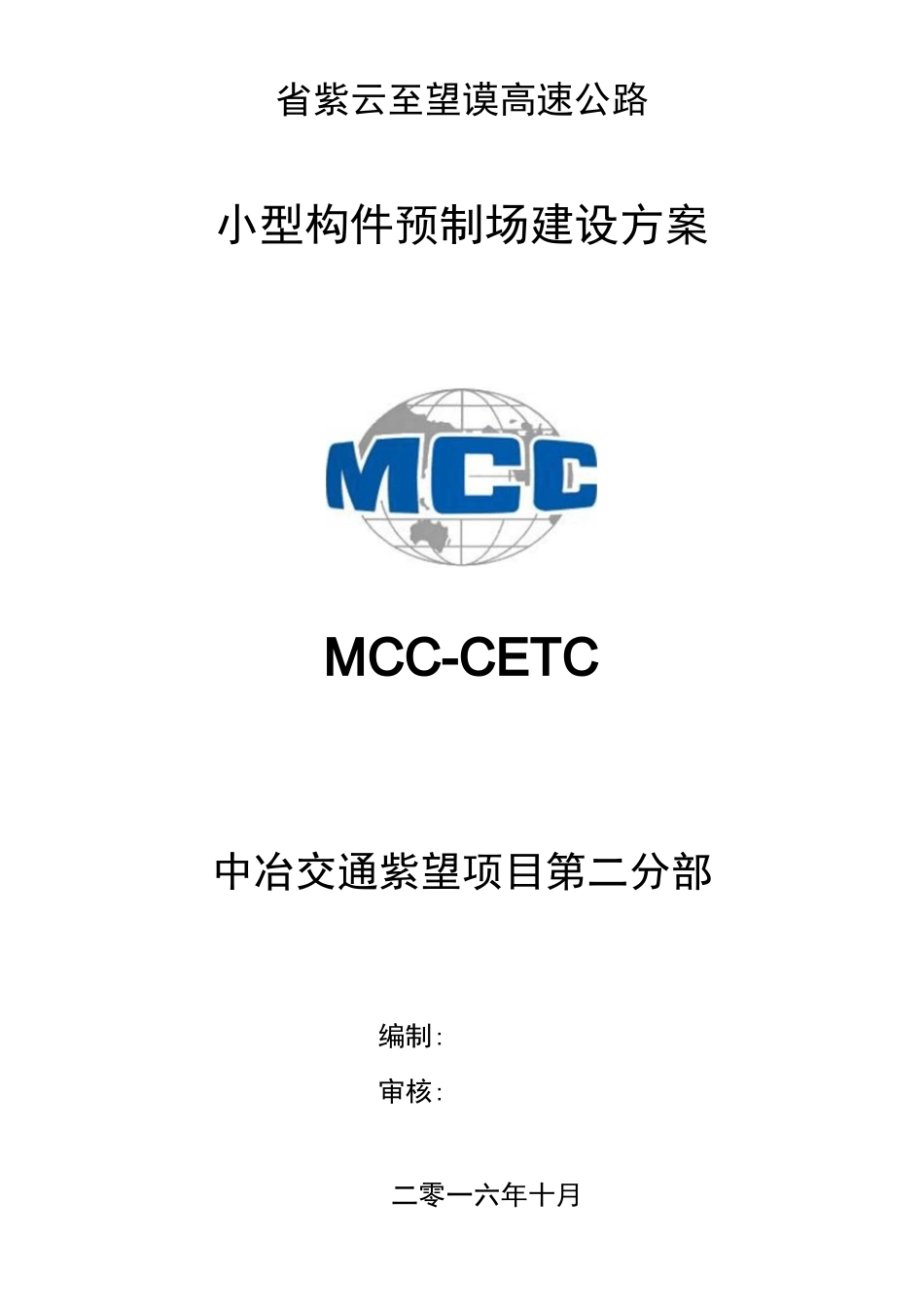

省紫云至望谟高速公路小型构件预制场建设方案MCC-CETC中冶交通紫望项目第二分部编制:审核:二零一六年十月1编制依据及原则12编制围13工程概况24预制场选址25施工机械组合、施工人员配备35.1、组织机构及人员配备35.2、机械设备配置36施工进度安排47小型构件预制场规划方案47.1整体规划47.2平面布置规划48小型构件预制场4&1小型构件预制场建设48.1.1、场地建设58.1.2、生活办公区58.1.3生产区58.1.4养护区58.1.5成品堆放区5&2、供水供电5&2、排水系统68.3、安全、消防69.1、组织保证措施8.3.1、安全用电：68.3.2、消防68.3.3、标识系统69工期保证措施9.2、计划安排保证措施9.3、资源保证措施89.4、技术保证措施910安全环保措施910.h安全管理910.2.................................................................卫生、环保管理管理1011文明施工11小型预制场建设方案1编制依据及原则1.1编制依据1.1.1、紫云至望谟高速公路第2合同段施工图设计文件等。1.1.2、交通部颁布的现行设计、施工规及其他相关文件。1.1.3、国家及有关部委颁布的法规及标准。1.1.4、我分部对现场勘查和会议研究1.1.5、编制技术规与标准1.1.5.1《公路工程质量检验评定标准》JTGF80/1-2004；1.1.5.2《公路工程技术标准》JTGBO1-2003；1.1.5.3《工程测量规》GB50026—2007；1.1.5.4《公路路基施工技术规》JTGF10-2006；1.1.5.5公路土工合成材料应用技术规MTJ/T019-98；1.1.5.6《公路工程施工安全技术规》JTGF90-2015；1.1.5.7《公路建设项目环境影响评价规》JTGB03-2006；2编制围该方案适用于紫云至望谟高速公路第2合同段涵洞盖板、拱形骨架、路基排水沟及隧道排水沟和电缆沟槽盖板等小型构件预制施工，施工里程为K8+730〜K16+000,全长7.27公里3工程概况本标段为省紫云至望谟高速公路第二分部，位于省市紫云县火花乡境，主线起讫里程为K8+730-K16+000,全长7.27km。拱形骨架护坡防护主要位于火花互通区，共计C2084.2m3o钢筋栓盖板涵两道，位于LK0+166.5和AK1+175处，C30预制盖板工程数量64n?。排水沟混凝土预制块工程量：C20栓预制块38.4m3,C30碗预制盖板127.95代；隧道排水沟预制盖板及电缆沟预制盖板工程量：紫云隧道953.9m3、本寨隧道291.21m3、大坪隧道761.18m3、匝道隧道288.9m3o预制块包括拱形骨架护坡预制块、涵洞预制盖板、路基排水沟预制盖板、隧道中心排水沟预制盖板、隧道电缆沟预制盖板等。预制构件设计标号为拱形骨架护坡C20栓、主线路基排水沟盖板C30栓、涵洞盖板C30栓、隧道排水沟盖板及电缆沟盖板C30碗。4预制场选址将小型构件预制场布置在二分部火花互管理站后侧，统一规划，分区管理，距离拌和站较近，混凝土可通过罐车运输进入场地进行小型预制构件的施工。混凝土拌和站、钢筋加工厂、预制梁场及小型构件预制场统一规划、集中管理，有利于项目整体管理，能够有效管控施工质量，安全及文明施工水平有效提升，此位置在钢筋加工厂后面有利于半成品和材料的运输。5施工机械组合、施工人员配备5.1、组织机构及人员配备我项目部按照合同要求组织相关人员、机械、试验仪器已全部进场，并确定其职责、人员分工。5.1.1、项目经理制定全面、科学而合理的施工方案，并抓好具体落实工作。5.1.2、总工程师制定施工方案，并对技术、工艺、质量、进度进行把关控制，向技术人员进行交底。施工投入的人员数量表表5.1序号名称数量（人）1项目经理友春12项目总工卢铮13专业工程师章大明14技术人员梁照敏27施工工人108杂工2合计175.2、机械设备配置根据工程量和施工工期要求，投入如下机械设备:机械设备配置表表5・2序号机械名称单位数量1挖机厶12装载机厶13压路机厶14自卸车辆105振动设备套26模板套106施工进度安排施工准备、小型构件预制场建设：2017年2月20日〜2017年3月100O7小型构件预制场规划方案7.1整体规划小型预制构件设生产区、养护区、成品区，并按照用途分区存放,场区搭设防雨棚。7.2平面布置规划小型构件预制场长100m,宽21m,面积2100R12,小型预制构件模板采用高强塑料模板，按照构件尺寸制作由专业厂家支座专用模具，预制盖板采用定型钢模进行预制施工。预制构件根据型号分区预制、分区养生及存放。...
