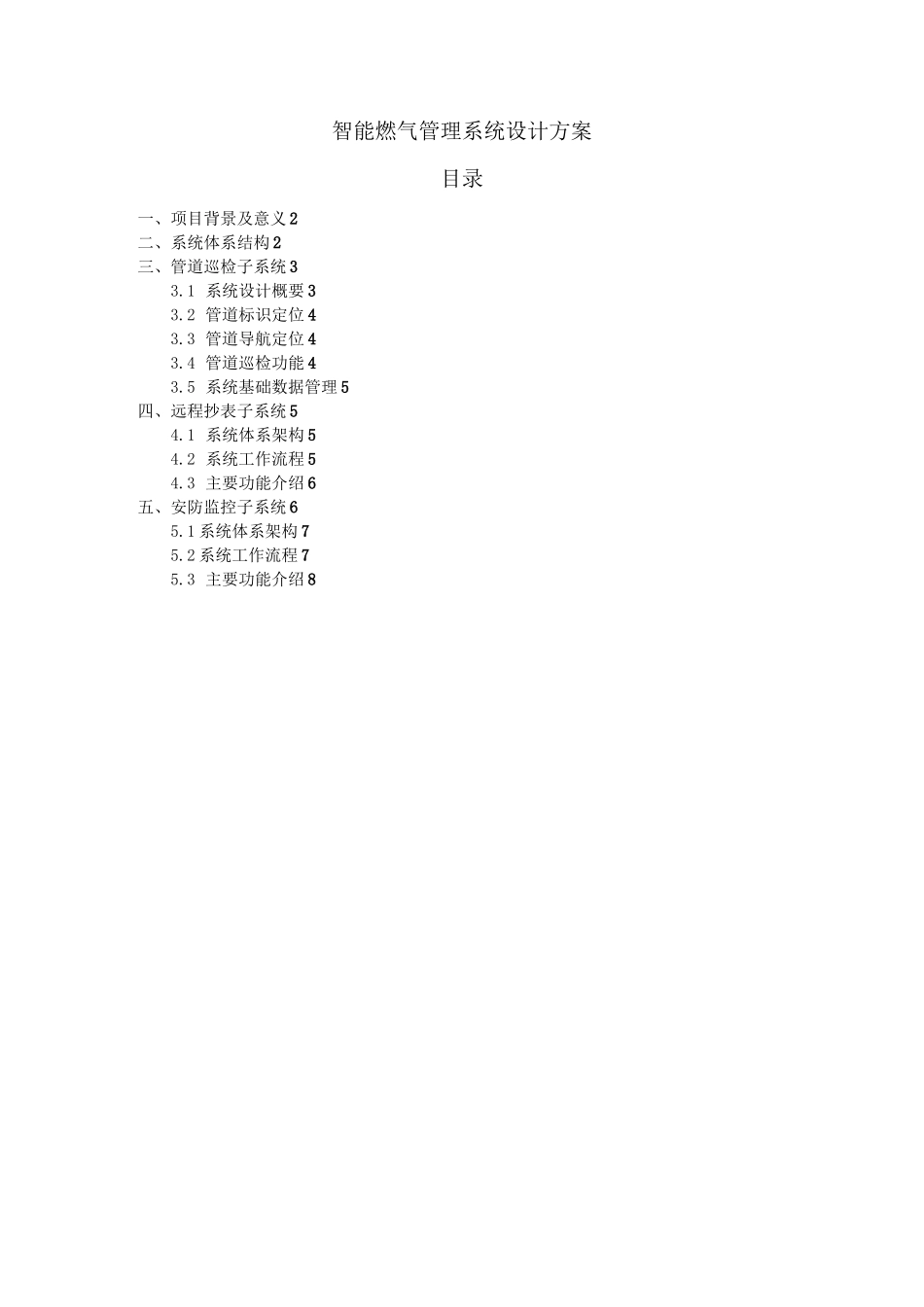

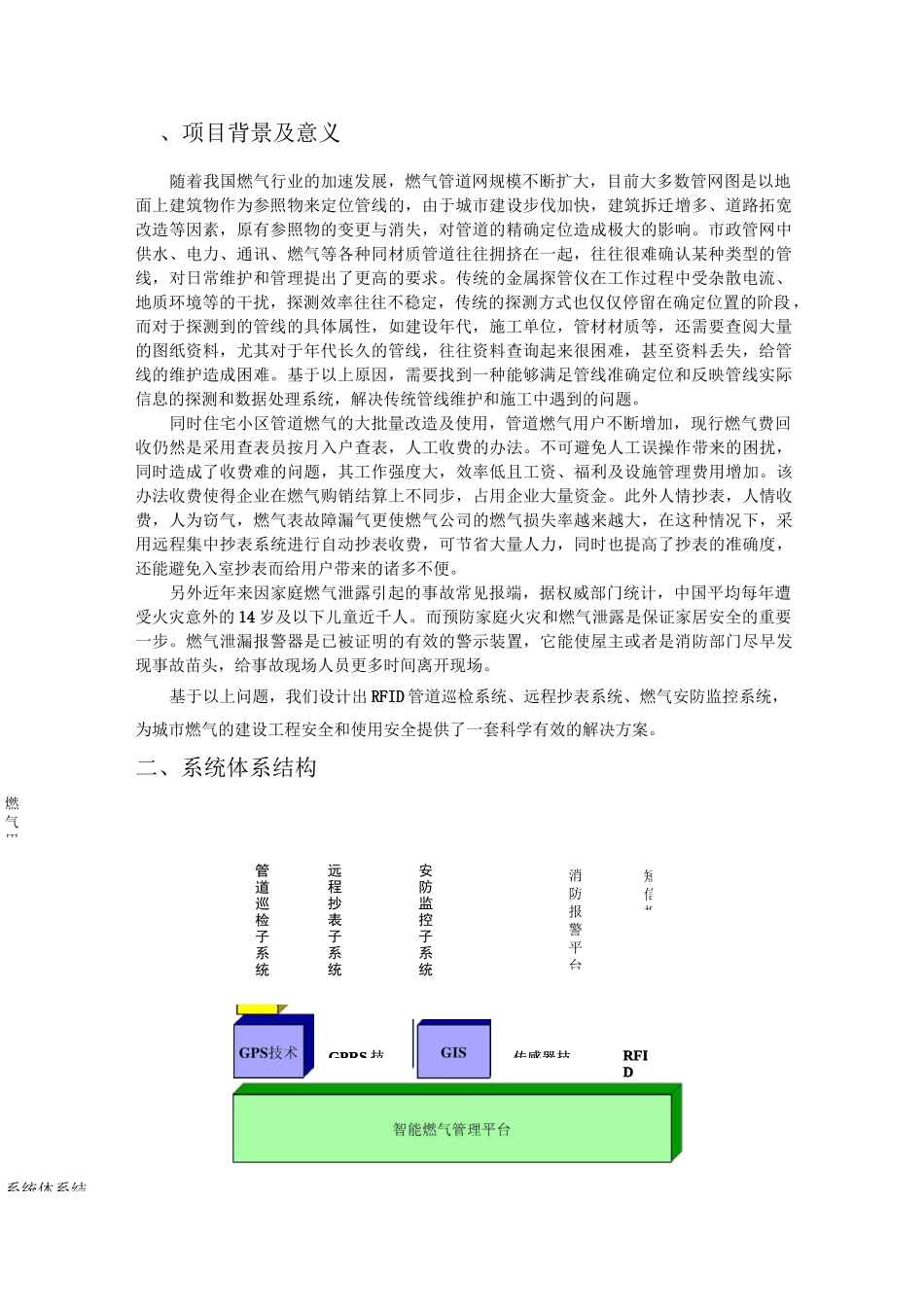

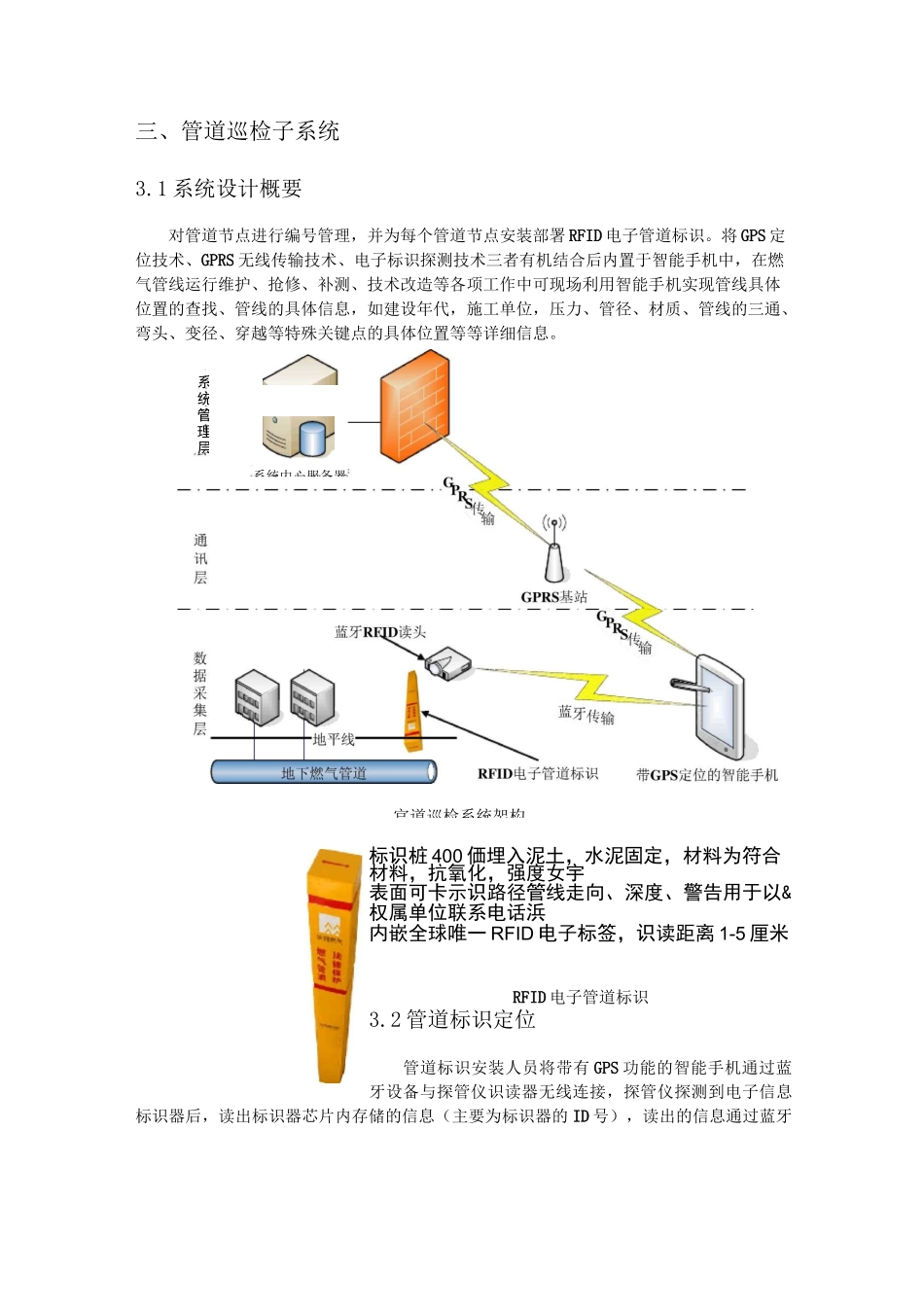

智能燃气管理系统设计方案目录一、项目背景及意义2二、系统体系结构2三、管道巡检子系统33.1系统设计概要33.2管道标识定位43.3管道导航定位43.4管道巡检功能43.5系统基础数据管理5四、远程抄表子系统54.1系统体系架构54.2系统工作流程54.3主要功能介绍6五、安防监控子系统65.1系统体系架构75.2系统工作流程75.3主要功能介绍8管道巡检子系统远程抄表子系统安防监控子系统燃气用消防报警平台短信报、项目背景及意义随着我国燃气行业的加速发展，燃气管道网规模不断扩大，目前大多数管网图是以地面上建筑物作为参照物来定位管线的，由于城市建设步伐加快，建筑拆迁增多、道路拓宽改造等因素，原有参照物的变更与消失，对管道的精确定位造成极大的影响。市政管网中供水、电力、通讯、燃气等各种同材质管道往往拥挤在一起，往往很难确认某种类型的管线，对日常维护和管理提出了更高的要求。传统的金属探管仪在工作过程中受杂散电流、地质环境等的干扰，探测效率往往不稳定，传统的探测方式也仅仅停留在确定位置的阶段，而对于探测到的管线的具体属性，如建设年代，施工单位，管材材质等，还需要查阅大量的图纸资料，尤其对于年代长久的管线，往往资料查询起来很困难，甚至资料丢失，给管线的维护造成困难。基于以上原因，需要找到一种能够满足管线准确定位和反映管线实际信息的探测和数据处理系统，解决传统管线维护和施工中遇到的问题。同时住宅小区管道燃气的大批量改造及使用，管道燃气用户不断增加，现行燃气费回收仍然是采用查表员按月入户查表，人工收费的办法。不可避免人工误操作带来的困扰，同时造成了收费难的问题，其工作强度大，效率低且工资、福利及设施管理费用增加。该办法收费使得企业在燃气购销结算上不同步，占用企业大量资金。此外人情抄表，人情收费，人为窃气，燃气表故障漏气更使燃气公司的燃气损失率越来越大，在这种情况下，采用远程集中抄表系统进行自动抄表收费，可节省大量人力，同时也提高了抄表的准确度，还能避免入室抄表而给用户带来的诸多不便。另外近年来因家庭燃气泄露引起的事故常见报端，据权威部门统计，中国平均每年遭受火灾意外的14岁及以下儿童近千人。而预防家庭火灾和燃气泄露是保证家居安全的重要一步。燃气泄漏报警器是已被证明的有效的警示装置，它能使屋主或者是消防部门尽早发现事故苗头，给事故现场人员更多时间离开现场。基于以上问题，我们设计出RFID管道巡检系统、远程抄表系统、燃气安防监控系统，为城市燃气的建设工程安全和使用安全提供了一套科学有效的解决方案。二、系统体系结构GPRS技GPRS技传感器技RFID传感器技RFID系统体系结三、管道巡检子系统3.1系统设计概要对管道节点进行编号管理，并为每个管道节点安装部署RFID电子管道标识。将GPS定位技术、GPRS无线传输技术、电子标识探测技术三者有机结合后内置于智能手机中，在燃气管线运行维护、抢修、补测、技术改造等各项工作中可现场利用智能手机实现管线具体位置的查找、管线的具体信息，如建设年代，施工单位，压力、管径、材质、管线的三通、弯头、变径、穿越等特殊关键点的具体位置等等详细信息。标识桩400価埋入泥土，水泥固定，材料为符合材料，抗氧化，强度女宇表面可卡示识路径管线走向、深度、警告用于以&权属单位联系电话浜内嵌全球唯一RFID电子标签，识读距离1-5厘米RFID电子管道标识3.2管道标识定位管道标识安装人员将带有GPS功能的智能手机通过蓝牙设备与探管仪识读器无线连接，探管仪探测到电子信息标识器后，读出标识器芯片内存储的信息（主要为标识器的ID号），读出的信息通过蓝牙系统管理层系统中心服务器官道巡检系统架构设备自动传输到智能手机中，同时利用智能手机的GPS技术测量出该标识器的坐标信息（经度、纬度），再通过智能手机录入该标识点的相关信息，并将所有信息按标识器ID号为序存储在一条记录中，自动保存到文件中。最后把现场信息通过GPRS方式或WIFI传输到“后台管理系统”数据库中，便于日后管理、查询、统计。3.3管道导航定位在智能手机上登录系统成功后，点击导航按钮，弹出选择导航条件界面，提供“标识器ID号”、“坐标查询（经度、纬度...
