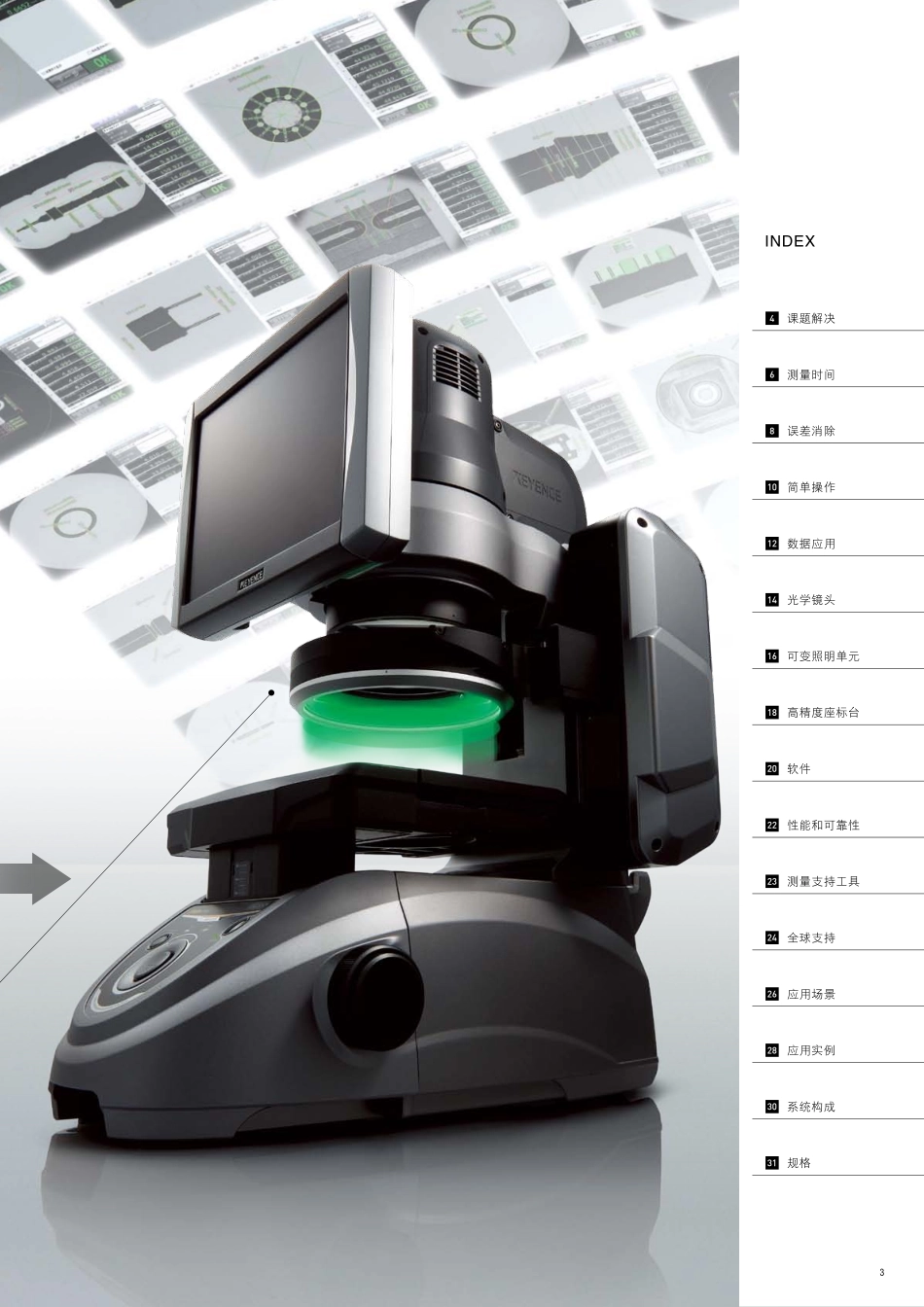

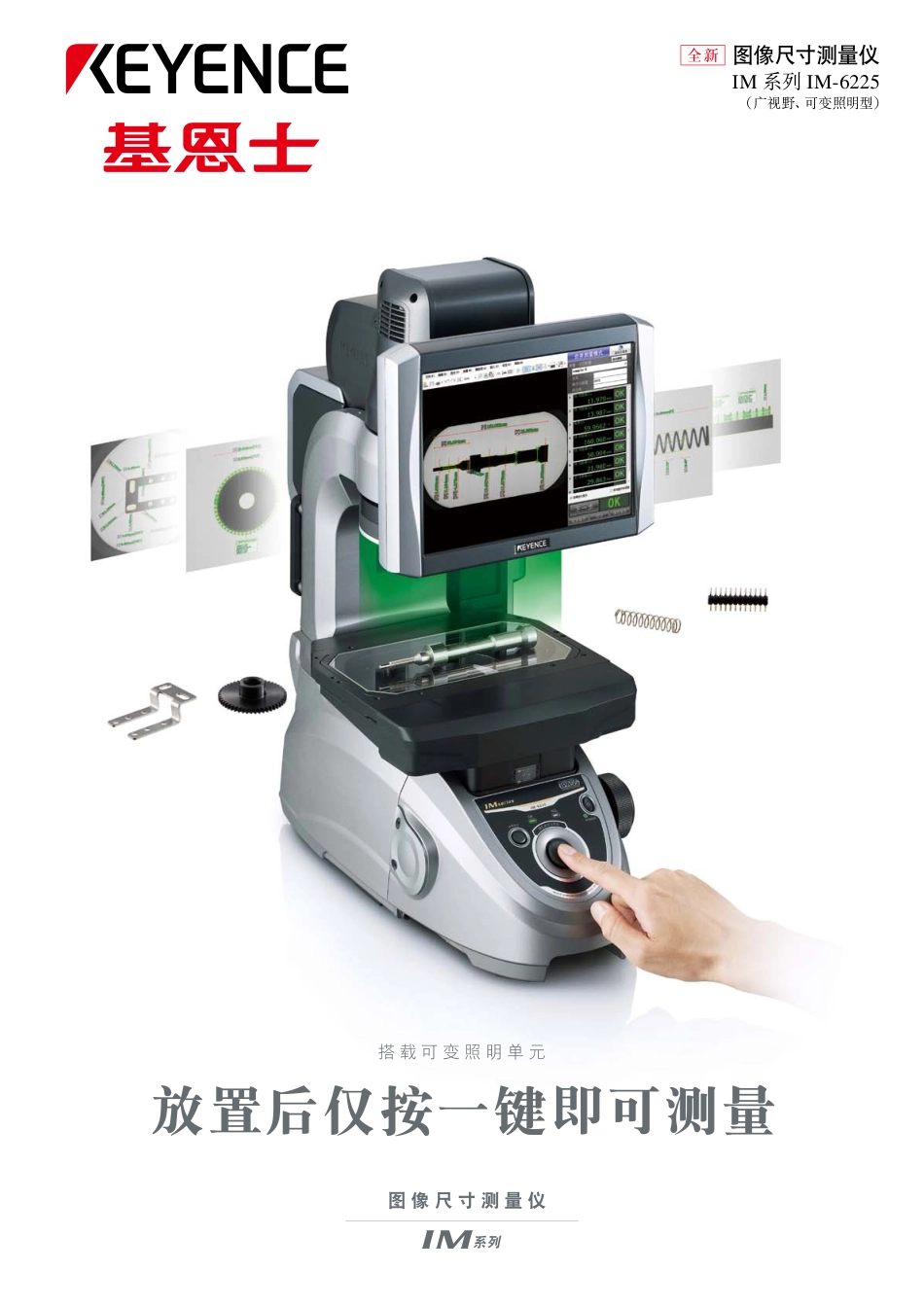

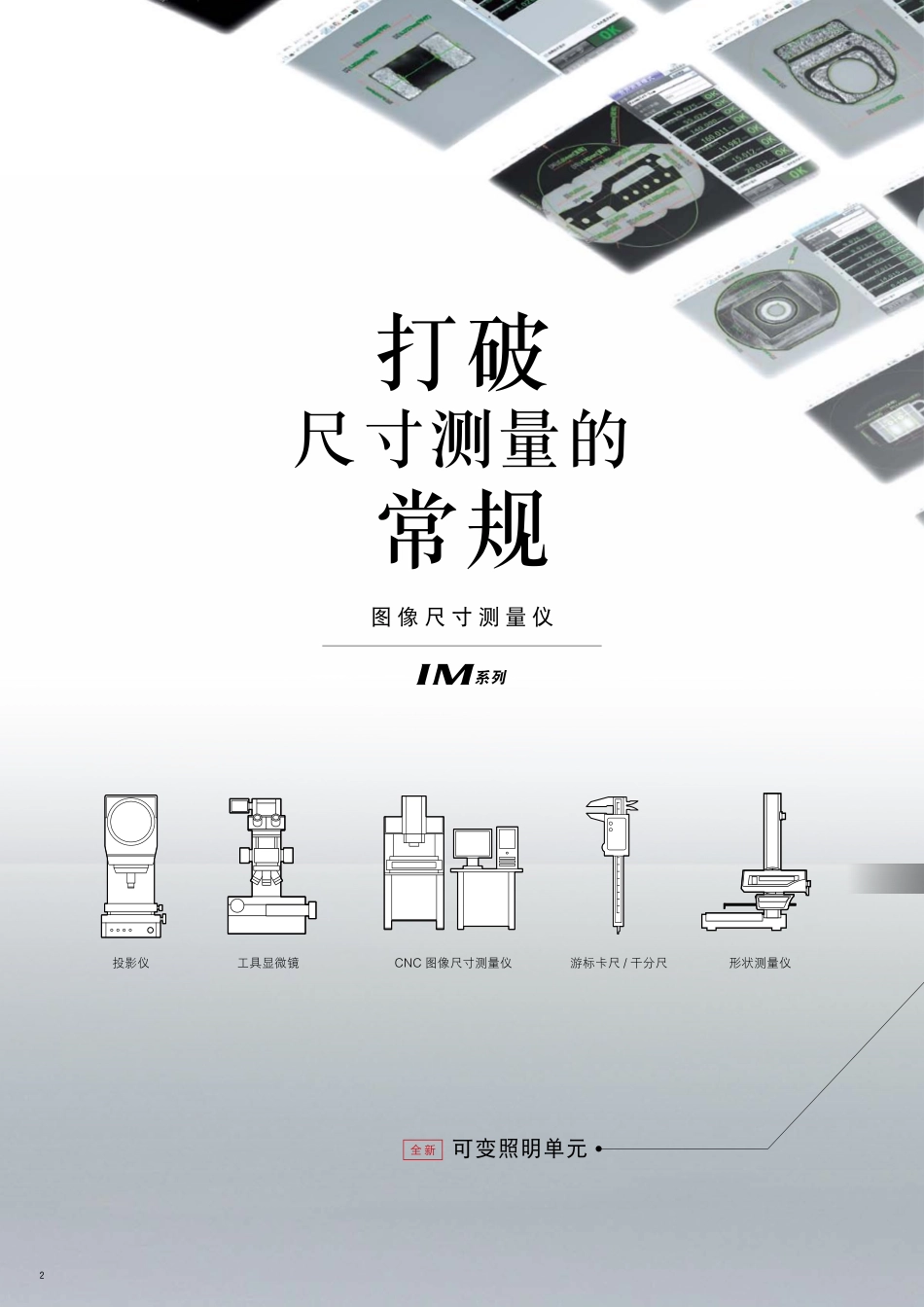

搭载可变照明单元图像尺寸测量仪放置后仅按一键即可测量图像尺寸测量仪IM系列IM-6225（广视野、可变照明型）全新系列图像尺寸测量仪投影仪工具显微镜形状测量仪游标卡尺/千分尺CNC图像尺寸测量仪可变照明单元全新打破尺寸测量的常规系列24课题解决6测量时间8误差消除10简单操作12数据应用14光学镜头16可变照明单元18高精度座标台20软件22性能和可靠性23测量支持工具24全球支持26应用场景28应用实例30系统构成31规格INDEX3尺寸测量仪的常见问题缓慢测量费时■测量对象定位、原点定位等费时■夹具设计及购买等产生费用负担■相对于测量个数或测量位置数，测量时间较长误差操作人员不同导致测量结果不同■对焦方法不同导致测量结果不同■照明方式或光量等导致边缘部位的观察方式不同■操作人员的习惯或边缘部位理解不同导致测量结果不同局限仅限于会操作的人员■学会测量仪的操作方法要花费很长时间■虚拟线、虚拟点等的测量费时费力■R部和C面等测量容易出现人为误差繁琐数据的管理繁杂■测量结果需要通过电脑等另行管理■生产能力、趋势图等需要另外准备模板■检测结果报告书的制作等比较费时4快速数秒内完成测量■自动识别位置及原点■一次测量最多达99处■最多可同时测量100个正确任何人都能得到相同的测量结果■轻松调整焦点■轻松再现相同的照明条件■自动识别边缘部任何人任何人都会使用的简单操作■利用一只鼠标简单操作■中线或虚拟线也只需点击一下即可■R测量和C面测量轻而易举简单数据应用简单■主机内部保存了测量结果■可在现场即刻确认趋势和误差■一键点击，即可制作检测结果报告书放置后仅按一键即可测量利用一只鼠标即可完成设定选用系列5放置后步骤1仅按一键即可测量步骤26图像中所指示的多个测量位置可根据显示的OK/NG，一目了然进行判断放置在视野内的任何位置均可测量可一次测量多达99处测量结果仅需点击一下即可确认数秒内完成测量大幅缩短测量时间自动识别位置及原点一次测量最多达99处最多可同时测量100个牢记测量对象的形状，对放置在测量座标台上的位置和朝向自动检测后进行测量。不需要测量开始时定位或固定夹具。可一次识别最多99处测量点，然后进行测量。即便增加测量位置，也不会多花费测量时间。可以一次性测量放置在座标台上的多个测量对象。无需对相同的每个测量对象进行单次测量。762.250mm62.250mm62.250mm62.250mm62.250mm62.250mm62.250mm8毛边及缺陷自动识别测量位置包含有毛边或缺陷时，在自动识别的基础上，还能将其作为异常点排除到拟合处理之外。此外，也可中断测量。拟合处理根据100个以上的点*，利用最小二乘法进行拟合处理来识别“线”或“圆”。自动检测约100个点自动识别毛边及缺陷亚像素处理为了实现广视野与高精度的测量，将1个像素分割为0.01以下像素后检测其边缘。无亚像素处理用受光元件的像素单位进行测量将1个像素分割为0.01以下像素进行测量有亚像素处理将受光元件像素分割为0.01像素以下进行测量*根据图形也有可能少于100个。存储照明条件具有段差而无法对焦的测量对象自动调整焦距并测量保存可在相同条件下测量仅上部焦点仅下部焦点利用自动对焦功能，自动调整焦点受光元件的1个像素任何人都能得到相同的测量结果消除人为误差轻松调整焦点轻松再现相同的照明条件自动识别边缘部搭载有大景深专用设计的光学镜头。此外，搭载有自动对焦功能，对于不能一次对焦的凹凸不平的测量对象，可以根据测量位置自动对焦。可将已设定过一次的照明条件保存到IM系列中，无论任何人都能在相同条件下进行尺寸测量。全新9利用鼠标简单操作点击110可利用一只鼠标轻松测量仅需勾选测量条件将测量对象放置到座标台上这是真正意义上实现了“放置后仅按一键即可测量”的新功能。如果仅仅是单纯的尺寸测量，甚至无需设定。如同使用游标卡尺或千分尺一般，任何人都能马上学会使用。实现了无需设定的自动测量功能任何人都会使用的简单操作利用一只鼠标即可完成设定利用一只鼠标简单操作复杂的测量全新名副其实的“放置后仅按一键即可测量”全自动测量只要从菜单选择测量内容，在画面上大致指定测量点即可加以设定。从菜单中选择后，用鼠标大致指定凭...
