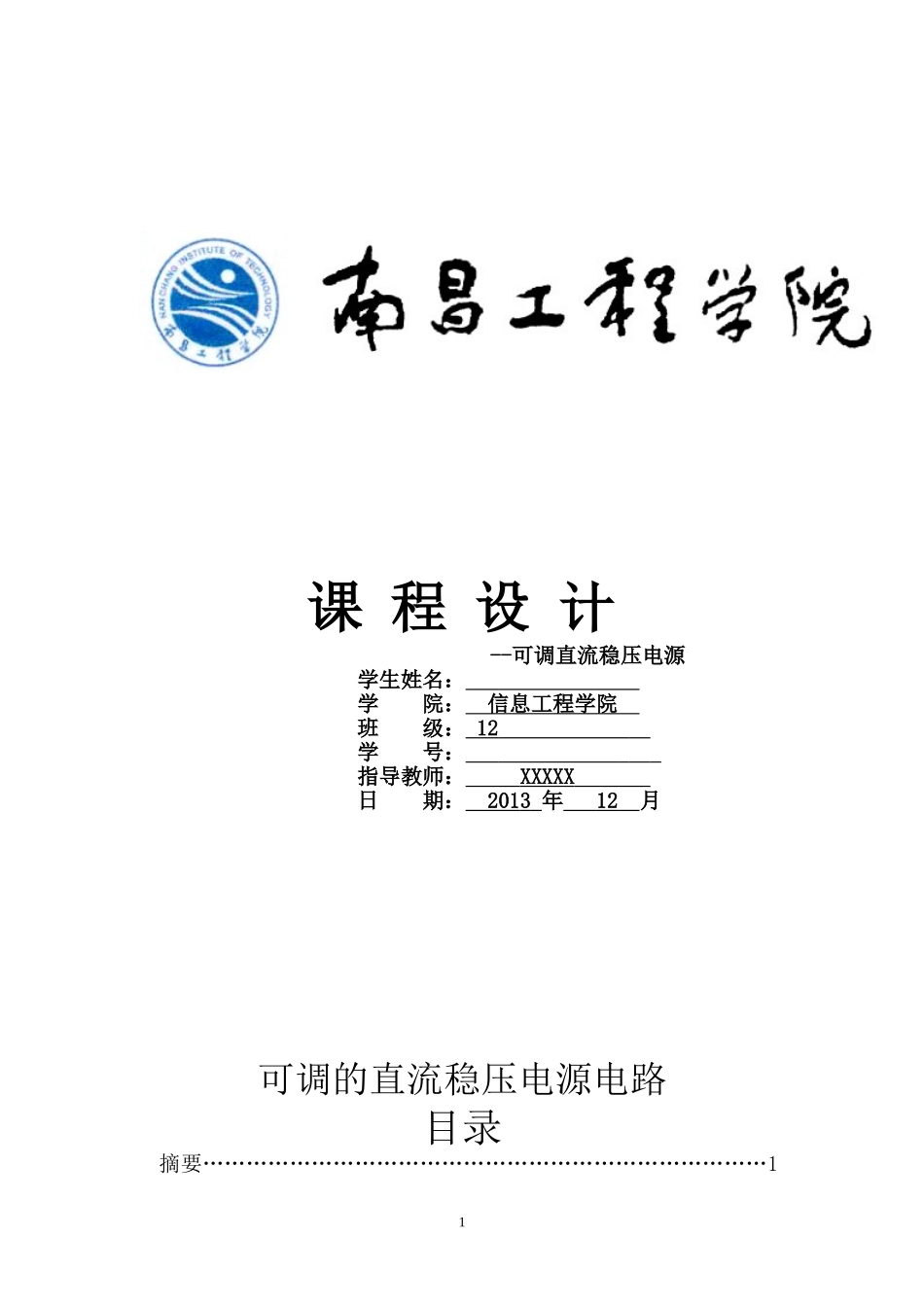

课程设计--可调直流稳压电源学生姓名：学院：信息工程学院班级：12学号：指导教师：XXXXX日期：2013年12月可调的直流稳压电源电路目录摘要……………………………………………………………………11绪论……………………………………………………………………2一．设计目的....................................................................................................3二．设计任务及要求................................................................................3三．直流稳压电源设计思路....................................................................3四．设计原理............................................................................................4五．电路相关元件及电路指标简介........................................................5六．电路原件选择………………………………………………………11七．在Proteus中设计的电路图及其仿真图………………………14八．组合硬件电路的调试及改进……………………………………16九．设计心得体会……………………………………………………18十．参考文献…………………………………………………………20绪论电源技术是一门实践性很强的工程技术，服务于各行各业。当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。随着计算机和通讯技术发展而来的现代信息技术革命，给电力电子技术提供了广阔的发展前景，同时也给电源提出了更高的要求。随着数控电源在电子装置中的普遍使用，普通电源在工作时产生的误差，会影响整个系统的精确度。电源在使用时会造成很多不良后果，世界各国纷纷对电源产品提出了不同要求并制定了一系列的产品精度标准。只有满足产品标准，才能够进入市场。随着经济全球化的发展，满足国际标准的产品才能获得进出的通行证。2电源可分为交流电源和直流电源，它是任何电子设备都不可缺少的组成部分。交流电源一般为220V、50Hz电源，但许多家用电器设备的内部电路都要采用直流电源作为供电能源，如收音机、电视机、带微处理器控制的家电设备等都离不开这种电源。直流电源又分为两类：一类是能直接供给直流电流或电压的，如电池、蓄电池、太阳能电池、硅光电池、生物电池等，本文不做具体介绍；另一类是将交流电变换成所需的稳定的直流电流或电压的，这类变换电路统称为直流稳压电源现在所使用的大多数电子设备中，几乎都必须用到直流稳压电源来使其正常工作而最常用的是能将交流电网电压转换为稳定直流电压的直流电源，可见直流稳压电源在电子设备中起着主要作用，为设备能够稳定工作提供保证。220V、50HZ的单向交流电源经电源变压器降压后，再经过整流滤波可获得低电压小功率直流电源。然而，由于电网电压可以有±10%变化。为此必须将整流滤波后的直流电压由稳压电路稳定后再提供给负载，使负载上直流电源电压受上述因素的影响程度达到最小。直流电源电压系统一般由四部分组成，它们分别是电源变压器、整流电路、滤波电路、稳压电路。一、设计目的1、学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。2、学会直流稳压电源的设计方法和性能指标测试方法。3、培养实践技能，提高分析和解决实际问题的能力。二、设计任务及要求1.两路输出电压为Vo1=5～10（v），Vo2=-5～-10（v）2.两路输出的最大负载能为Io1=Io2=1A3.电源内阻Ro1=Ro2≤104.电压稳定系数Sv1=Sv2=0.5%5.输出纹波Vo～≤3mv3三．直流稳压电源设计思路（1）电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。（2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。（3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。（4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给电压表。四、设计原理1.直流稳压电源的基本原理直流稳压电源是...
