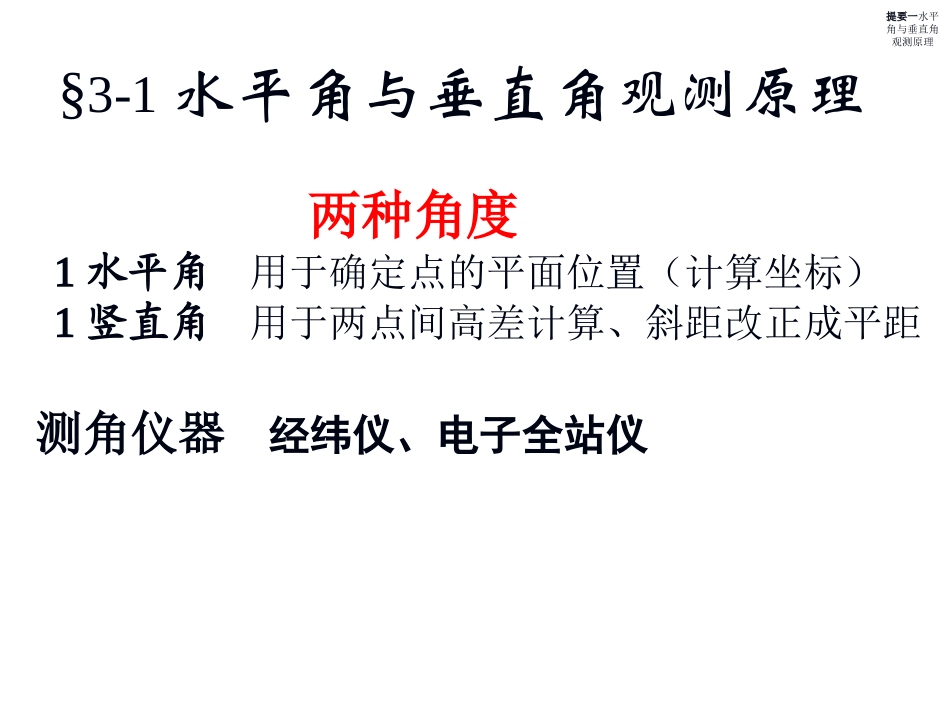

《测量学》《测量学》同济大学测量与国土信息工程系第三章第四章第三章第四章第三章角度测量提要一提要一水平角与垂直角观测原理§3-1水平角与垂直角观测原理两种角度水平角用于确定点的平面位置（计算坐标）竖直角用于两点间高差计算、斜距改正成平距测角仪器经纬仪、电子全站仪1.水平角观测原理一、水平角观测原理水平角——过一点到两个目标的方向线垂直投影到水平面上所成的夹角。0360。水平面abcABC也可看成是包含BA、BC视线的两个铅垂面之间的两面角。0ca水平度盘=c-a2.2.垂直角观测原理二、垂直角观测原理天顶铅垂线水平线ACAZCZACB0°90°180°270°垂直角——在同一铅垂面内，瞄准目标的倾斜视线与水平视线的夹角(也叫竖直角)。=090，仰角为正，俯角为负。提要二提要二光学经纬仪的构造及度盘读数●经纬仪的等级和用途●DJ6经纬仪的构造●DJ2经纬仪§3-2经纬仪的构造及度盘读数技术项目一测回水平方向中误差望远镜有效孔径不小于望远镜放大倍数不小于水准管分划值水平度盘垂直度盘主要用途经纬仪等级DJ1DJ2DJ6126二等平面控制测量及精密工程测量60mm40mm40mm30倍28倍26倍6/2mm20/2mm30/2mm10/2mm20/2mm30/2mm三、四等平面控制测量及一般工程测量图根控制测量及一般工程测量经纬仪系列技术参数和用途二、经纬仪的基本结构二、经纬仪的基本结构有照准器或望远镜有照准器或望远镜望远镜可以在竖直望远镜可以在竖直面内转动。面内转动。望远镜望远镜++竖盘竖盘++水平度盘的水平度盘的指针指针==照准部照准部水平度盘静置在水平度盘静置在基基座座上上水准器水准器++脚螺旋脚螺旋=>=>整平整平游标游标经纬仪经纬仪早期的经纬仪早期的经纬仪金属度盘金属度盘用游标用游标++放大镜读数放大镜读数松开松开制动螺旋制动螺旋，有关部件，有关部件可以转动。旋紧了制动螺可以转动。旋紧了制动螺旋后有关部件不可以自由旋后有关部件不可以自由转动，但转动，但微动螺旋微动螺旋开始起开始起作用，使有关部件精细转作用，使有关部件精细转动，便于视准轴精确瞄准动，便于视准轴精确瞄准目标。目标。提要二提要二光学经纬仪的构造及度盘读数●DJ6经纬仪光学经纬仪提要二提要二光学经纬仪的构造及度盘读数●T2经纬仪光学经纬仪电子经纬仪电子经纬仪基本结构与光学经纬基本结构与光学经纬仪相同；操作方法也仪相同；操作方法也基本相同。基本相同。用微电子技术用微电子技术自动取自动取得度盘的读数得度盘的读数，，从而可以经微电脑从而可以经微电脑进进一步加工计算一步加工计算i三、DJ6经纬仪的构造二二..DJ6经纬仪的构造基座、照准部、水平度盘、读数装置基座照准部1.1.基座基座(一)基座脚螺旋用于整平仪器基座水平度盘照准部2.照准部(二)照准部照准部(水平)制动、微动望远镜(竖直)制动、微动圆水准器8/2mm；管水准器30/2mm望远镜：倒像，2630倍，目镜调焦，物镜调焦，粗瞄准器，十字丝读数显微镜竖盘部分光学对点器复测扳手或度盘变换器望远镜十字丝3.水平度盘(三)水平度盘水平度盘由光学玻璃制成顺时针0360刻度；仪器整平，水平度盘水平；水平度盘与照准部相互脱离；改变度盘位置，要使用复测扳手或度盘变换手轮。0901802700901802704.J6经纬仪的读数装置(四)J6经纬仪的读数装置图3-5J6经纬仪度盘读数光路水平度盘垂直度盘读数光路J6光学经纬仪读数J6光学经纬仪读数两种读数测微装置：分微尺测微和平行玻璃板测微•度盘上1度分划的间隔经放大后，与分微尺全长相等。•分微尺全长分60格，因此其最小格值为1=60。•读数时，秒数必须估读。估读至0.1格，因此，估读的秒数都应是6″的倍数。水平度盘读数：730424″1.分微尺测微——利用度盘刻度线，在分微尺上读数。0173光学光学经纬经纬仪的仪的读读数数--测微测微系统系统测微尺的测微尺的00分划线是“指标线”分划线是“指标线”测微尺测微尺6060格的长度格的长度==度盘相邻分划线象间隔的宽度度盘相邻分划线象间隔的宽度b).平行玻璃板测微2.平行玻璃板测微——利用测微手轮，用指标线读数•平行玻璃...
