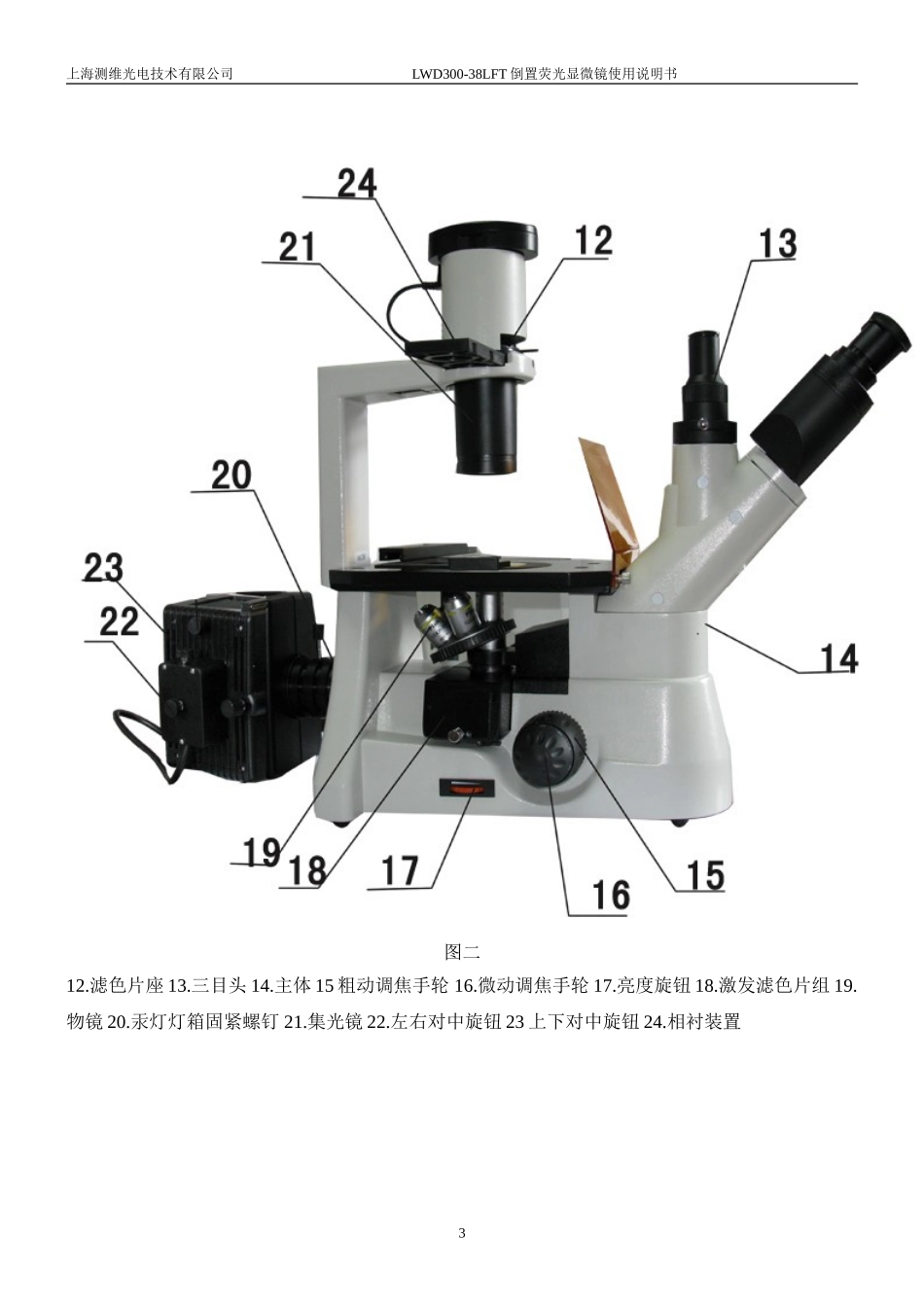

上海测维光电技术有限公司LWD300-38LFT倒置荧光显微镜使用说明书1.目镜类型放大倍数焦距(mm)视场(mm)备注大视野目镜10X25Ф22平场目镜16X15.6Ф11选购2.物镜物镜类型放大倍数数值孔径工作距离（mm）盖玻片厚（mm）备注长工作距离平场消色差物镜4X0.1017.91—10X0.258.1—20X0.404.81.240X0.603.31.260X0.850.961.2长工作距离平场相衬物镜（用于长工作距离聚光镜）10X0.258.1—刻”PHP2”20X0.44.81.2刻”PHP”选购40X0.603.31.2刻”PHP”选购3.总放大倍数物镜目镜10X25X40X10X100X250X400X16X160X400X640X4.聚光镜：特长工作距离聚光镜（带相衬装置）：工作距离75mm；5.大台面载物台：移动范围:75mm×50mm；6.带限位和调节松紧装置的同轴粗微动调焦系统；微动手轮格值为:0.002mm；7.瞳距调节范围：53mm~75mm；8.照明系统:A.透射照明光源12V30W卤素灯（亮度可调）；B.落射荧光光源100W超高压直流汞灯；9.电源电压：110V（60Hz）或230V（50Hz）10.激发滤色片组：紫外光(UV)：激发光谱区域：330-400nm；可见荧光起始光谱：425nm.紫光(V)：激发光谱区域：395-415nm；可见荧光起始光谱：455nm.蓝光(B)：激发光谱区域：420-485nm；可见荧光起始光谱：515nm.绿光(G)：激发光谱区域：460-550nm；可见荧光起始光谱：590nm.11.防霉。1上海测维光电技术有限公司LWD300-38LFT倒置荧光显微镜使用说明书二、显微镜结构图一1.倒置灯箱2.汞灯灯箱3.移动机构4.纵向移动手轮5.横向移动手轮6.电源开关7调节松紧手轮8移动机构固紧螺钉9.载物台10.目镜11.挡板2上海测维光电技术有限公司LWD300-38LFT倒置荧光显微镜使用说明书图二12.滤色片座13.三目头14.主体15粗动调焦手轮16.微动调焦手轮17.亮度旋钮18.激发滤色片组19.物镜20.汞灯灯箱固紧螺钉21.集光镜22.左右对中旋钮23上下对中旋钮24.相衬装置3上海测维光电技术有限公司LWD300-38LFT倒置荧光显微镜使用说明书显微镜的安装4上海测维光电技术有限公司LWD300-38LFT倒置荧光显微镜使用说明书5上海测维光电技术有限公司LWD300-38LFT倒置荧光显微镜使用说明书图三1.物镜2.汞灯电源箱3.汞灯灯箱4.倒置灯箱5.相衬聚光镜组6.挡板7.三目头8.目镜四、显微镜观察操作按照图3所示安装所需组件，检查仪器工作电压是否与本地区的电网电压一致时，便可把电源插头插入电源插座。Ⅰ．倒置观察的操作步骤1.将电源开关9拨向“I”一边，接通电源（图1）。2.将激发滤色片组27拉出（图2）3.将标本放在载物台13上，10×物镜转入工作位置，对标本调焦。4.调节瞳距和视度。5.调节聚光镜的位置、亮度调节旋钮10和孔径光栏调节转环39，以达到满意的照明状态。（图1、2）6.转换不同倍率物镜时，需用微动调焦手轮26稍作调节。（图2）具体操作如下1.瞳距的调节把标本放在载物台上，用物镜对标本调焦，如图4所示调节双头的间距至双眼能观察到左右两视场合成一个视场。2.视度的调节把标本放在载物台上，将40X物镜转入工作位置，先用右眼在右镜筒观察，旋转粗/微动调焦手轮，将标本像调清晰，然后用左眼在左镜筒观察，不转动粗/微动调焦手轮，转动视度调节圈1，使标本像清晰。(图4)3.粗微动调节本机配备同轴同导轨的粗微动调焦机构，调节松紧手轮4为粗动调焦手轮3调校松紧时使用，以防产生物镜下滑或调节粗动手轮的使用舒适度。同时还带有限位装置，限位固紧手柄1只要在已调整好的高度上旋紧定位，便可防止物镜和标本相撞及调焦的快速定位。2为微动调焦手轮。（图5）4.载物台载物台移动机构1可直接放置培养皿，还可安装培养皿载物板5或6，可用于各种培养皿和切片的观察。纵向移动手轮3和横向移动手轮4同轴，纵/横向调节使用方便；当使用较大的培养皿时，可拧松移动机构固紧螺钉2，卸下移动机构1。（图6）6图四图五上海测维光电技术有限公司LWD300-38LFT倒置荧光显微镜使用说明书5.三目头把三目头的观察/摄影推杆1推入观察位置时，可用于双目观察。在三目头接头2上可装上摄影装置或CCD，此时，要把观察/摄影推杆1拉开。（图7）6.透射照明器调整旋转聚光镜升降手轮2，使特长工作距离聚光镜移到刻线处，在滤色片座20上放一张白纸（图1、2），调节集光镜调节手柄4，使灯丝清晰成象在白纸上...
