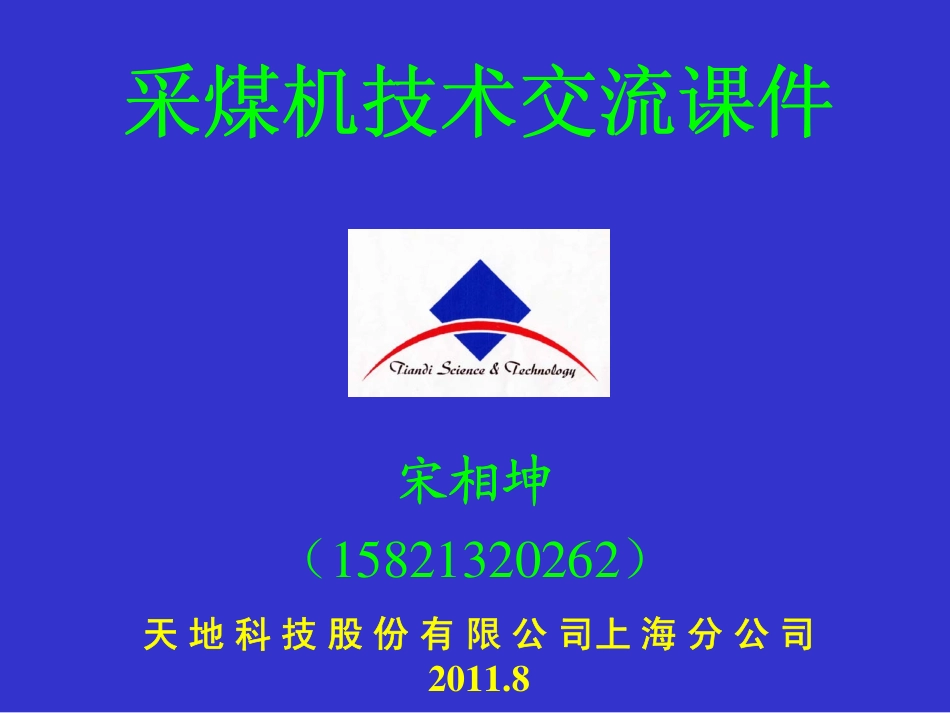

采煤机技术交流课件天地科技股份有限公司上海分公司2011.8宋相坤（15821320262）目录公司与产品部件结构及工作原理使用与维护典型故障分析交流互动附件：各机型主要技术参数公司与产品天地科技股份有限公司上海分公司是我国采煤机专业技术归口单位国内第一家为用户提供电牵引采煤机的单位国内第一家为用户提供功率大于1000KW电牵引采煤机的单位国内第一家为用户提供四象限交流变频调速电牵引采煤机的单位国内最早研制功率超过1800KW采煤机的单位目前提供电牵引采煤机类型最多的单位采高：0.75~6.3m、功率：238~2245KW公司与产品MG900/2215-GWDMG750/1915-GWDMG750/1860-WDMG750/1815-WDMG650/1620-WDMG600/1540-WDMG550/1380-WDMG500/1130-WDMG450/1020-(Q)WDMG420/965-WDMG400/920-(Q)WDMG400/920-AWDMG300/720-AWDMG320/710-WDMG300/700-(Q)WDMG250/600-(Q)WDMG200/500-(Q)WDMG250/556-WDMG200/456-(Q)WDMG160/375-(Q)WDMG150/348-WDMG150/346-WDMG100/238-WDMG250/300-NWDMG-滚筒式采煤机，900/2215-截割电机功率(KW)/总装机功率(KW)，WD-无链电牵引,G-高型、Q-大倾角、A-矮型、N-短臂；公司与产品机型采高（m）机面高度(mm）总重（t）配套刮板机（SGZ）MG100/238-WD0.75～1.25580（251）～16630/730MG150/346-WD0.85～1.9673（223）～19630/730MG250/300-NAWD1.8～2.21396（470）～20630/730/764MG250/300-NWD1.8～2.51674（470）～22630/730/764MG250/300-NGWD1.8～3.21953（470）～24630/730/764MG160/375-WD0.85～1.91178（450）～24630/730/764MG200/456-WD1.1～2.4853（474）～22630/730/764/800MG200/500-WD1.7～3.81448（491）～42730/764/800/830MG250/600-WD1.7～3.81448（491）～42730/764/800/830MG250/600-AWD1.4～3.01105（450）～40730/764/830MG250/600-AWD11.5～3.51259（450）～43730/764/830MG250/600-AWD21.5～3.11184（450）～42730/764/830公司与产品机型采高（m）机面高度(mm）总重（t）配套刮板机（SGZ）MG300/700-WD1.7～4.01448（491）～45730/764/800/830/900MG320/710-WD1.2～2.1845（415）～36764/800/830MG300/720-WD1.5～3.41220（491）～45764/800/830/880/900MG420/965-WD1.5～3.41220（491）～50764/800/830/880/900MG400/920-WD2.0～4.21553（510）～53800/830/880/900MG450/1020-WD2.0～4.21553（510）～53800/830/880/900MG550/1220-WD2.0～4.31553（510）～58800/830/880/900MG550/1380-WD2.0～4.41539（523）～58800/830/880/900/1000MG650/1620-WD2.0～4.551549（520）～85900/1000/1200MG650/1620-GWD2.7～5.552057（560）～85900/1000/1200MG750/1815-GWD2.7～5.22176（623）～120900/1000/1200MG750/1915-GWD2.7～5.22176（623）～1201000/1200/1250MG950/2215-GWD2.7～6.32176（623）～1451000/1200/1250公司与产品采煤工作面的布置公司与产品工作面三机：液压支架、采煤机和刮板输送机。液压支架：主要起到工作面支护的作用，为采煤机、刮板机提供一个相对安全可靠的工作环境；另外与刮板输送机配合，将三机沿工作面走向进行推进；采煤机：主要是割煤和装煤；刮板输送机：（1）运煤，把采煤机割下来的煤运输到机头，传输给转载机，进而通过皮带输送机运出；（2）采煤机牵引行走的载体。采煤机的行走靠行走轮与销排的啮合实现，采煤机的支撑滑靴骑在刮板机的槽帮或铲煤板上。公司与产品采煤机主要组成：左右截割部、左右牵引部、破碎机构、中间电气控制箱、顶护板、液压泵站、喷雾冷却系统、拉杆系统等组成。左截割部左牵引部中间控制箱右牵引部右截割部破碎机喷雾冷却系统液压泵站拉杆系统顶护板•摇臂与机身采用两个圆柱销铰接，摇臂单耳，机身双耳；固定采用锥套结构，装拆方便；摇臂与机身连接方式•摇臂与调高油缸的联接也采用销轴结构，与上同。摇臂与调高油缸连接方式•油缸采用水平布置，两头分别连接摇臂摆动臂和牵引箱体上的支撑座，固定采用锥套结构。破碎机连接方式•作为选用件，破碎机采用活动连接，支撑在行走箱上，不影响行走箱的左右互换性。机身连接方式•左右牵引箱与中间箱之间为大平面对接，对...
