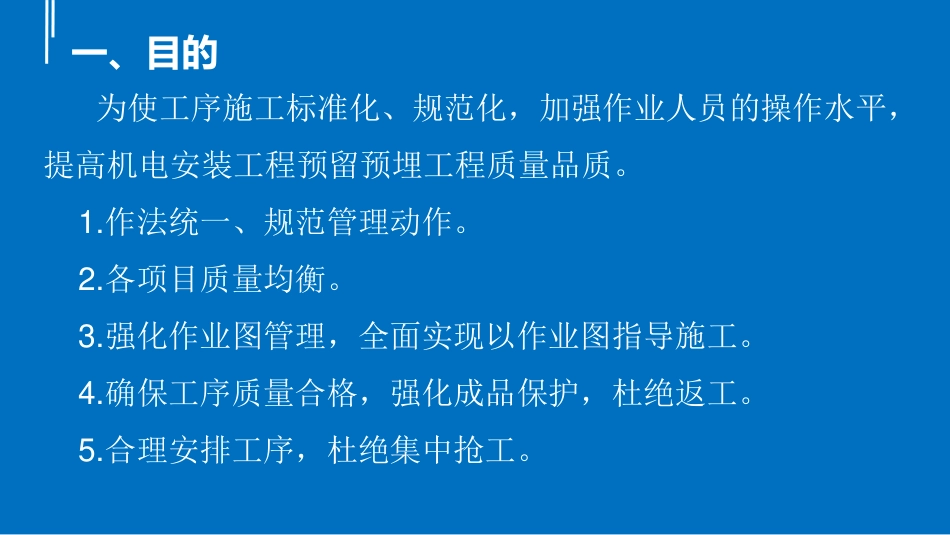

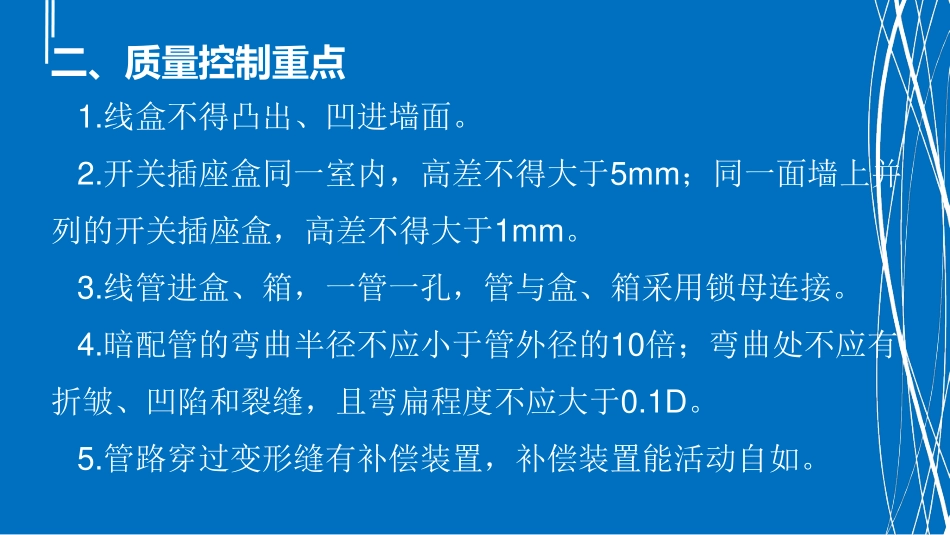

XX工程PVC线管暗敷设工序作业指导书机电安装项目管理中心2015年8月一、目的为使工序施工标准化、规范化，加强作业人员的操作水平，提高机电安装工程预留预埋工程质量品质。1.作法统一、规范管理动作。2.各项目质量均衡。3.强化作业图管理，全面实现以作业图指导施工。4.确保工序质量合格，强化成品保护，杜绝返工。5.合理安排工序，杜绝集中抢工。1.线盒不得凸出、凹进墙面。2.开关插座盒同一室内，高差不得大于5mm；同一面墙上并列的开关插座盒，高差不得大于1mm。3.线管进盒、箱，一管一孔，管与盒、箱采用锁母连接。4.暗配管的弯曲半径不应小于管外径的10倍；弯曲处不应有折皱、凹陷和裂缝，且弯扁程度不应大于0.1D。5.管路穿过变形缝有补偿装置，补偿装置能活动自如。二、质量控制重点三、需要的机具锤子墨斗钢尺开孔器剪管器线坠水平尺红外线水平仪四、操作方法1.板面线管预埋文字工艺流程①施工准备②接线盒包裹③弹线定位④接线盒固定⑤管路敷设⑥线管固定⑦管口封堵⑧混凝土浇筑看护⑨成品保护2.墙柱线管预埋文字工艺流程①施工准备②接线盒包裹③测量定位④接线盒固定⑤线盒测量⑥管路敷设⑦线管固定⑧封口保护⑨工完场清3.板面线管预埋图文工艺流程（1）弹线定位3接线盒包裹2施工前准备1方形线盒固定43.板面预埋图文工艺流程（2）线管绑扎固定6管路敷设5管口封堵7混凝土浇筑时看护84.墙柱线管预埋图文工艺流程测量定位3接线盒包裹2施工前准备1方形线盒固定44.墙柱预埋图文工艺流程管路敷设6线盒测量5线管绑扎固定7工完场清8五、各工序控制要点及介入时间施工前准备1施工机具、设计图纸准备工长充分熟悉施工图纸后，对作业班组进行图纸交底。（一）板面线管预埋工程2.接线盒包裹线盒包裹准备根据线管的规格选择相匹配的索姆与线盒连接用敲落孔片封堵盒内管口成品展示用挤塑板填充线盒，严禁采用锯末等物填充用胶布包裹线盒，应严密、平整23.弹线定位在土建模板铺设完成后，底筋铺设前完成弹线定位量取房间长度，按照图纸确定横向位置画出十字线位置，用记号笔或者油漆按图纸标记线盒位置和进管方向用墨斗弹线，按照图纸确定纵向位置34.接线盒固定圆形接线盒采用铁钉通过固定专用角固定，确保线盒牢固，紧贴模板方形接线盒采用扎丝和铁钉十字交叉固定，固定时避免损坏线盒，确保线盒牢固，紧贴模板45.管路敷设待楼板面底层钢筋敷设完后，作业班组应根据设计图纸和深化设计图纸合理布局，沿最近的方向敷设，使走向顺直减少弯曲。集中敷设的线管间距≥20-25mm，板内严禁三层管交叉重叠，保证管壁保护层不小于20mm。5①PVC电线管材和专用接头②用砂纸轻轻打磨管口③上胶前管口垃圾进行清理，胶水涂抹均匀饱满，接头及管子两部分都抹胶处理④边承插边旋转管路，承插到位，插入后稳固3-5S选用同厂家的管材、管件和胶水，管接头长度为(1.5-3)D，管与管、管与盒均采用专用接头连接。√×⑤选用与管径相宜的弯管弹簧，插入需煨弯处，两手握住管弯曲处弹簧的部位，逐渐弯出所需的弧度，待成型后，抽出管内弯簧⑥管子弯曲半径不应小于10D，弯扁度不大于管外径的1/10，弯曲处无折扁、裂缝、塌陷等现象。⑦线管入盒前保证15cm，必须保证垂直于线盒；锁母下应加垫块，防止锁母被踩脱落或断开。⑧施工前优化配电箱管路，敷设时保证同配电箱管路次序一致，并保证管间距不小于1.5cm⑨管路穿梁、板敷设，采用机械开孔，做到一孔一管，直径合适，开口整齐。采用机械开孔，严禁暴力钻孔用吸尘器将孔周边的木屑清理干净，孔径适宜弯曲半径不小于10D，弯扁度不大于管外径的1/10，弯曲处无折扁、塌陷等现象。做到一孔一管，弯曲半径适宜，弯曲处与模板边保持15-30mm的距离，并在电管下面增加垫块。⑩线管沿梁边敷设，保证距梁边5-10cm的距离，严禁在梁内敷设线管。⑾多根线管并列穿梁敷设时，管间距不小于20mm，且在梁内不准许有接头。6.管路固定线管在管接头、过梁处、线盒连接处均需绑扎固定，直线段每隔一米绑扎固定一次。管与盒连接处绑扎固定线管穿下翻梁处绑扎固定6多根线管穿梁敷设，两端绑扎线管接头两端10cm附近各用扎丝绑扎固定上翻管管段附近采用废管绑扎固定，弯曲处绑扎线管交叉处绑...
