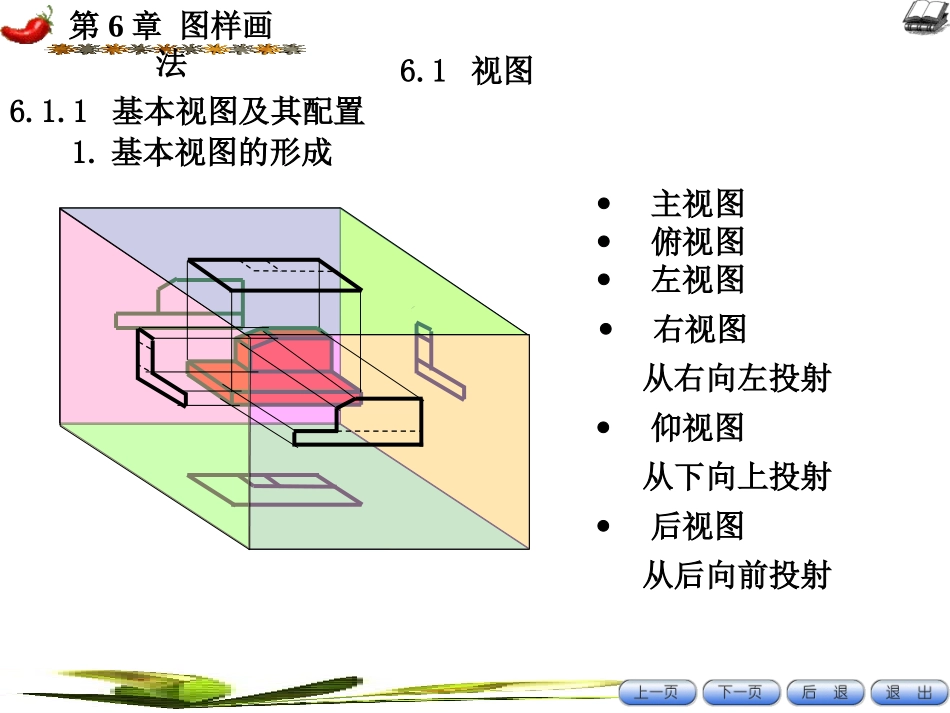

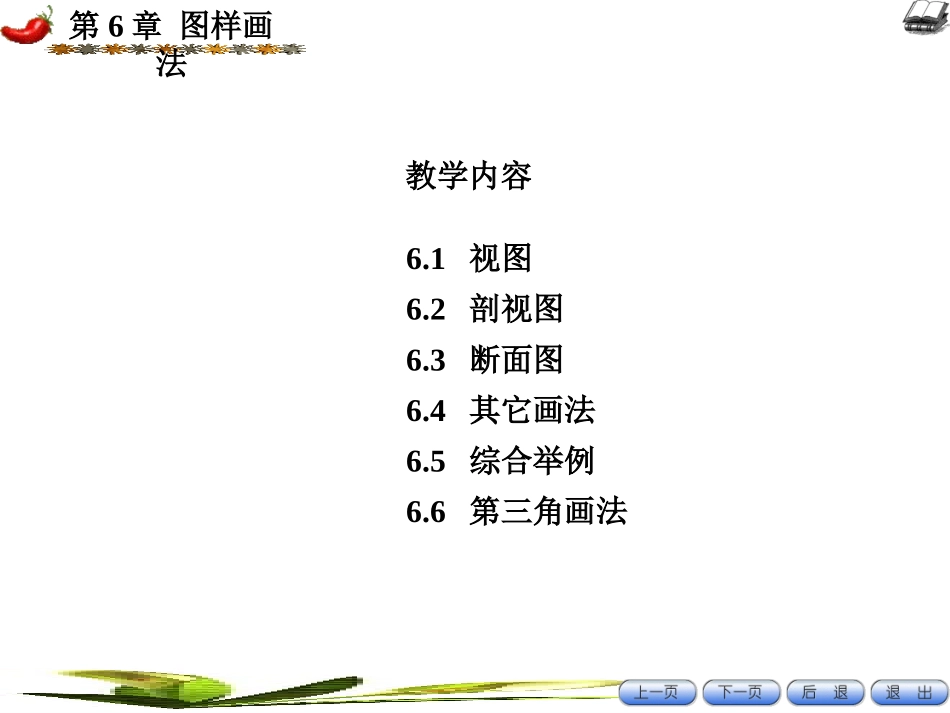

第6章图样画法教学要求：了解国家标准对图样画法的基本规定；合理运用基本视图表达机件结构；掌握剖视图的画法，剖视图的种类及其适用范围。教学重点：剖视图.教学难点：剖视图的标注.第6章图样画法教学内容6.1视图6.2剖视图6.3断面图6.4其它画法6.5综合举例6.6第三角画法第6章图样画法右视图主视图俯视图左视图后视图仰视图从右向左投射从下向上投射从后向前投射6.1.1基本视图及其配置6.1视图1.基本视图的形成第6章图样画法2.六个基本投影面及其展开主视俯视左视右视后视仰视6.1视图6.1.1基本视图及其配置第6章图样画法除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。长高宽上下左右前后右左度量对应关系：方位对应关系：主视俯视仰视左视右视后视长6.1视图仍遵守“三等”规律6.1.1基本视图及其配置3.六个基本视图的对应关系第6章图样画法仰视图右视图主视图左视图后视图俯视图按照基本视图展开配置，不注视图名称六个基本视图及其配置6.1视图6.1.1基本视图及其配置4.视图配置第6章图样画法虚线、实线重叠•俯视图虚线过多；•对特征的表达差；•—没有必要画出。6.1视图6.1.1基本视图及其配置5.运用基本视图，合理表达图示机件第6章图样画法6.1视图虚线所表达的结构在其它视图上已表达清楚，该虚线可省略。按结构特点选基本视图—用主左右三视图表达6.1.1基本视图及其配置5.运用基本视图，合理表达图示机件第6章图样画法当某些结构在其他视图中已表达清楚，则虚线可省略。6.1视图6.1.1基本视图及其配置5.运用基本视图，合理表达图示机件第6章图样画法若六个基本视图不能按标准位置配置时，如何说明投若六个基本视图不能按标准位置配置时，如何说明投射方向与视图之间的对应关系呢？射方向与视图之间的对应关系呢？采用标注的方法采用标注的方法6.1视图6.1.2向视图第6章图样画法11）在视图的上方用大写拉丁字母标注视）在视图的上方用大写拉丁字母标注视图的名称。图的名称。22）在相应视图附近用箭头指明投射方向，）在相应视图附近用箭头指明投射方向，并标注相同的字母；字母均应正写。并标注相同的字母；字母均应正写。向视图：可自由配置的视图。6.1视图6.1.2向视图第6章图样画法6.1视图6.1.3局部视图将机件的某一部分向基本投影面投射所得的视图。适用范围：当机件的大部结构已表达清楚，只有一些局部结构未表达完全的情况下:可将机件某一部分向基本投影面投影，从而获得局部视图。第6章图样画法局部视图示例注意事项：用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。局部视图的范围用波浪线表示。当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。局部视图可按基本视图的形式配置，也可按向视图的配置形式配置。ABCCAB6.1视图6.1.3局部视图第6章图样画法AA斜视图的画法斜视图的画法画斜视图的注意事项：斜视图通常按向视图的配置形式配置。允许将斜视图旋转配置，但需在斜视图上方注明。A6.1视图6.1.4斜视图第6章图样画法假想倾斜杆旋转到∥基本面再投影摇杆的旋转视图6.1视图6.1.5旋转视图第6章图样画法适用范围：当机件上的倾斜结构具有明显的回转轴线时。6.1视图6.1.5旋转视图第6章图样画法问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。解决办法？采用剖视图6.2剖视图第6章图样画法假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。6.2剖视图6.2.1剖视图的概念1.剖视图的形成第6章图样画法确定剖切面的位置想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？在剖面区域内画上剖面符号。虚线不画6.2剖视图6.2.1剖视图的概念2.剖视图的画法断面断面轮廓剖切平面后可见轮廓线断面上封闭轮廓线须画剖面符号第6章图样画法AAA-A剖切符号剖视图的名称6.2剖视图粗短划线表示剖切位置；箭头表示投射方向；字母与产生剖视图的名称的字母一致。位置在剖视图上方，用A-A、B-B等大写字母表示.6.2.1剖视图的概念3.剖视图的标注省略标注:单一剖切平面，过对称面，按投影关系配置，中间没有其他图...
