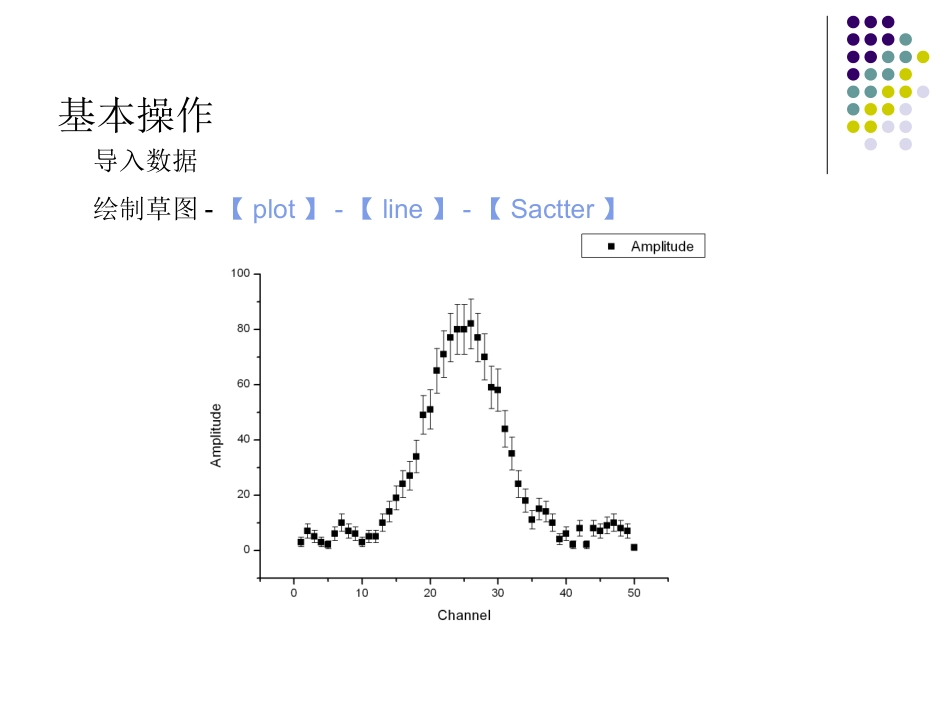

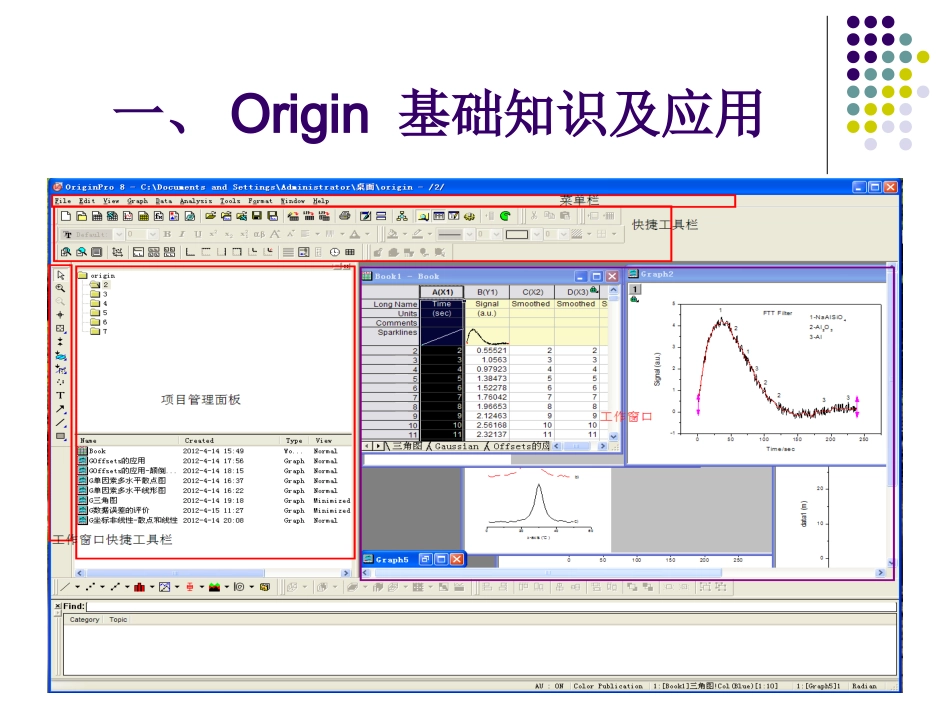

Origin图形绘制及数据分析基础一、Origin基础知识及应用基本操作导入数据绘制草图-【plot】-【line】-【Sactter】导入数据绘制草图-【plot】-【Multi-Curve】-【Vertical2Panel】二、绘制二维图形1.单因素多水平线形图的绘制导入数据-（右键菜单可添加新行）绘制草图-【Plot】→【Line】→【Line】定制图形-坐标轴、线形形状、色彩、粗细、标识及边框导出图形-在Graph窗口激活状态下，【File】→【ExportGraphs】2.单因素多水平散点图的绘制导入数据-（右键菜单可添加新行）绘制草图-【Plot】→【Symbol】→【Scatter】（或者右键曲线→【ChangePlotTo】）定制图形-（改变散点：双击散点或右键散点→【PlotDetail】）导出图形3.Offsets的应用同一图形中进行几组相关数据的比较导入数据绘制草图-【Plot】→【Multi-Curve】→【StackLinesbyYoffsets】定制图形-（改变页面纵横向：【File】→【PageSetup】或右键Graph空白→【RotatePage】）图谱顺序颠倒4.三角图的绘制说明：三角图显示的是一个相对比值，同一行数据自动按比例归一化【Plot】→【Specialized】→【Ternary】5.同一幅面中散点和线性二维图形的绘制如何实现坐标非线性如何在同一幅面中绘制散点和线性共存的图形导入数据绘制草图-【Plot】→【Line】→【Line】（逐个选择线形添加，或者右键曲线→【ChangePlotTo】）定制坐标轴三、绘制三维图形绘制三维图形的3类数据工作表数据转化为矩阵数据数据栅格化三维表面图的绘制3.1三维图形的类型XYY工作表数据XYZ工作表数据矩阵数据3.1.1将工作表转换为矩阵【worksheet】→【ConverttoMatrix】→【Direct】矩阵工作表窗口中的数据实际上为对应X和Y的Z值，其中X、Y的数据均经过线性处理，即X和Y中两数据之间的间隔相同。调整坐标【View】→【ShowX/Y】3.1.2XYZ栅格化间隔规整化检验-二维图像绘制转化-【worksheet】→【ConverttoMatrix】→【XYZGriding】3.2三维图像的绘制三维图形是表征多水平的两个因素对某一结果影响的直观方法。本例以铜和钛的络合为例讲解三维图形的绘制，以时间和波长为X、Y坐标，吸收率为Z坐标，绘制三维表面图，并在三维表面图的基础上绘制动力学曲线投影图。3.2三维图像的绘制导入数据转化矩阵绘制草图：激活矩阵→【Plot】→【3DSurface】→【ColorMapSuface】底面投影：双击草图，展开Layer1并选中要投影的矩阵表，单击【Surface/Projections】进行设置添加指定数据到XZ面：Graph中右键→【PlotSetup】→添加操作定制坐标轴及幅面：Graph中右键→【Axis】→设置坐标双击草图，展开Layer1并选中添加的数据→【DropLines】→取消选择【ParaleltoZAxis】→设置描点【Line】【Symbol】双击草图，展开Layer1并选中要投影的矩阵表，设置【ColorMap】【Grid】添加边框：选中Layer1，设置【Planes】【Size/Speed】添加图题、坐标轴题（【Graph】→【NewLegent】）四、图层的管理及应用4.1图层的使用条件需要绘制两个非独立变量与单个独立变量之间的关系图。需要在一幅图中加入内插图。需要在一个图幅面上以Panel的形式显示多幅图。需要将两幅或多幅图合并入一个图形窗口。4.2创建多层图形的方法通过数据表创建。通过工具栏按钮创建。通过菜单命令创建。通过合并页面创建。4.2.1通过表创建简单的多层图形通过绘制双Y轴图形，建立双侧图形通过面板图（Panelgraph）建立双层图形通过内插图（InsetGraph）绘制两层图形小技巧：可以直接将一副绘制好的图复制到新的窗口4.2.2通过图层管理工具创建图层激活某一Graph→【Graph】→【LayerManagement】a.建立双Y轴图b.绘制InsetGraph图c.绘制PanelGraph图4.2.3通过菜单命令创建多层图形4.2.4通过合并页面添加图层激活某一Graph→【Graph】→【MergeGraphWindows】4.3图层的编辑单层图转换成多层图多层图形窗口转换成多个单层图形窗口在图形页面上直接定制图层的尺寸和位置通过显示网格可以方便直接拖动图层定位【View】→【Show】→【LayerGrid】【Format】→【SnapLayerstoGrid】图层位置互换【Graph】→【LayersManagement】→【SizePosition】→...
