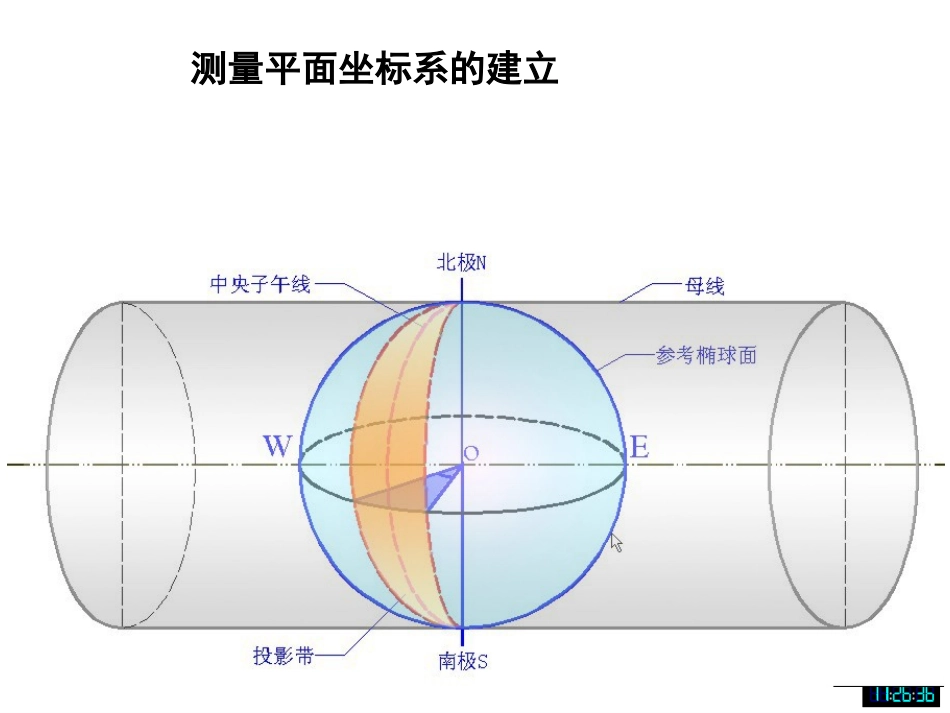

道路工程测量黄国斌（中线测设）测量平面坐标系的建立高斯平面直角坐标系自然坐标通用坐标•坐标计算1、坐标正算根据已知点坐标、已知边长及该边的坐标方位角，计算未知点的坐标，称为坐标的正算。ABOYXabYXBAABBAABxxxyyycossinABABABABABABxDyD2、坐标反算根据两个已知点的坐标求出两点间的边长及其坐标方位角，称为坐标反算。tanarctanarctanABBAABABBAABBAABABBAyyyxxxyyyxxx22sincosABABABABABABABAByxDDxy或反算方位角应注意的问题角度测量角度测量§1角度测量的原理§2经纬仪§3水平角观测§4竖直角观测§1§1角度测量原理角度测量原理ABOba竖直角概念α=目标方向读数—水平视线方向读数ab0βα1α2水平角概念DJ6级光学经纬仪§2§2经纬仪经纬仪基本构造照准部：水平度盘基座望远镜、水准管、竖盘装置、读数装置、制动微动装置、竖轴DJ6级光学经纬仪§2§2经纬仪经纬仪DJ6光学经纬仪的读数方法88水平度盘示数竖直度盘示数178°00′00″88°24′06″01234560123456竖直水平178177178°28′48″178°50′30″88°57′18″8989°08′06″DJ2级光学经纬仪§2§2经纬仪经纬仪基本构造§2§2经纬仪经纬仪DJ2光学经纬仪的读数方法读数规则：正像在左，倒像在右，相距最近；十分数数正、倒像间格数；测微尺读不足10′数。三数相加为读数；7678773540414232J2经纬仪读数方法点击测微轮练习读数§2§2经纬仪经纬仪§2§2经纬仪经纬仪§2§2经纬仪经纬仪§2§2经纬仪经纬仪电子经纬仪§2§2经纬仪经纬仪经纬仪的使用经纬仪的安置对中：是使经纬仪水平度盘中心安置在所测角顶点的铅垂线上。整平：是使仪器的竖轴处于铅垂位置，从而使水平度盘水平。仪器安置包括对中与整平§2§2经纬仪经纬仪经纬仪的使用（1）安置三脚架，连结好仪器；利用光学对点器对中及整平的方法步骤（3）调节脚螺旋，使对点器对中；（4）调节三角架的架腿高度，粗平仪器。（2）光学对点器对光；（5）调节脚螺旋，精平仪器。经纬仪的安置1、将三脚架安置在测站点上，要使架头中心大致对准测站点标志中心；目估使架头概略水平并；三脚架高度与观测者胸部大致平齐。2、用连结螺旋将仪器连结在三脚架头。架设三脚架，连结仪器经纬仪的安置利用光学对点器对中及整平的方法步骤之利用光学对点器对中及整平的方法步骤之（一）（一）调节光学对点器的目镜、物镜（前后推拉）调焦螺旋（目镜为旋转调焦，物镜为推拉调焦），分别使对点器十丝影像和测站上标志点的影像清晰；转动仪器脚螺旋，使地面标志点影像位于对点器圆圈中央；对点器调焦经纬仪的安置调节脚螺旋，对中仪器利用光学对点器对中及整平的方法步骤之（二）利用光学对点器对中及整平的方法步骤之（二）调节三角架，粗平仪器经纬仪的安置利用光学对点器对中及整平的方法步骤之（三）利用光学对点器对中及整平的方法步骤之（三）调节脚螺旋，精平仪器1.首先使照准部水准管平行于任意两个脚螺旋（1、2）中心的连线方向；经纬仪的安置利用光学对点器对中及整平的方法步骤之（四）利用光学对点器对中及整平的方法步骤之（四）调节脚螺旋，精平仪器1232.接着同时相向旋转该两个脚螺旋使气泡居中；3.然后旋转照准部90°使水准管垂直于1、2两脚螺旋连线；4.最后转动第三个脚螺旋使气泡居中。1.首先使照准部水准管平行于任意两个脚螺旋（1、2）中心的连线方向；经纬仪的安置利用光学对点器对中及整平的方法步骤之（四）利用光学对点器对中及整平的方法步骤之（四）经纬仪的安置利用光学对点器对中及整平的注意问题1.对中与整平是互相影响的，要反复多次才能使仪器既对中又精平。2.在用脚螺旋初次使仪器精平后，对中一般会被破坏，此时需重新对中。3.重新对中是通过稍“旋松中心连接螺旋，移动仪器”来完成的。对中、整平操作流程：1、用脚螺旋精确对中；2、升降架腿高度粗平仪器；3、用脚螺旋精平仪器；4、移动仪器重新精确对中；5、用脚螺旋精平仪器；6、重复（4、5）§2§2经纬仪经纬仪经纬仪的使用观测操作1）瞄准、调焦2）读数3）水平度盘置数（配置度盘...
