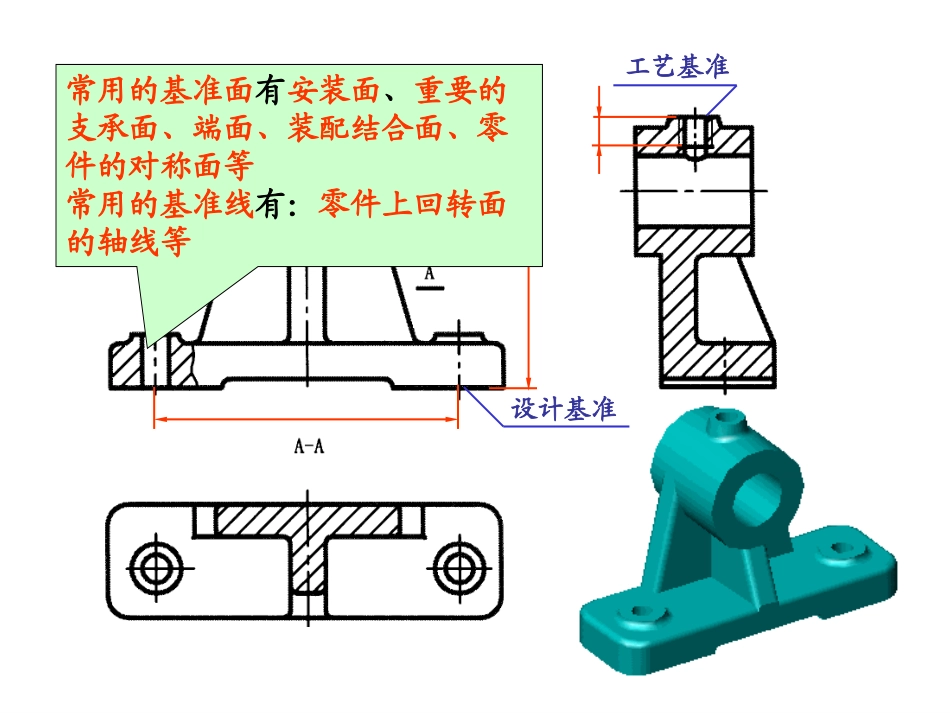

一、合理标注零件尺寸的基本原则基本原则满足设计要求设计要求，以保证机器的质量；满足工艺要求工艺要求，符合加工测量等工艺要求加工测量等工艺要求，以便于加工制造和检测。11、正确地选择、正确地选择基准设计基准工艺基准用以确定零件在部件中的位置的基准。用以确定零件在加工或测量时的基准。§4§4零件尺寸的合理标注零件尺寸的合理标注二、标注尺寸注意事项注意事项基准是指零件在机器（或部件）基准是指零件在机器（或部件）设计中或加工测量时，用来确定设计中或加工测量时，用来确定零件上某些几何要素位置的一些零件上某些几何要素位置的一些点、线或面点、线或面设计基准工艺基准设计基准常用的基准面有安装面、重要的支承面、端面、装配结合面、零件的对称面等常用的基准线有：零件上回转面的轴线等轴承架的设计基准轴套的工艺基准滚动轴承定位轴肩蜗轮定位轴肩滚动轴承定位轴肩轴向主要基准和设计基准测量辅助基准辅助基准轴向（长度方向）主要尺寸和基准2.2.重要的尺寸重要的尺寸应在零件图上直接标注应在零件图上直接标注重要尺寸：影响产品性能、工作精度和配合的尺寸。一般都有公差要求非重要尺寸：指非配合的直径、长度、外轮廓尺寸等。正确！正确！错误！二、标注尺寸注意事项二、标注尺寸注意事项3.3.应尽量应尽量符合加工顺序符合加工顺序加工顺序：435C2(a)合理(b)不合理3135C2(1)车4×φ15退刀槽(2)车φ20外圆及倒角二、标注尺寸注意事项二、标注尺寸注意事项4.4.不能注成封闭的尺寸链不能注成封闭的尺寸链ACBCA封闭尺寸链应设置开口环二、标注尺寸注意事项二、标注尺寸注意事项5.5.应考虑测量方便应考虑测量方便好！好！不好！BCAC加工阶梯孔：一般是先做成小孔，然后依次加工出大孔。因此，在标注轴向尺寸时，应从端面标注大孔的深度，以便测量。二、标注尺寸注意事项二、标注尺寸注意事项不便于测量便于测量便于测量另外，由设计基准注出中心至某面的尺寸，不易测量时，若这些尺寸对设计要求影响不大，应考虑测量方便考虑测量方便。5.5.应考虑测量方便应考虑测量方便二、标注尺寸注意事项注意事项5.5.应考虑测量方便应考虑测量方便二、标注尺寸注意事项注意事项5.5.应考虑测量方便应考虑测量方便二、标注尺寸注意事项注意事项5.5.应考虑测量方便应考虑测量方便二、标注尺寸注意事项注意事项6.6.同一个方向只能有一个非加工面与加工面联系同一个方向只能有一个非加工面与加工面联系A：加工面B、C、D：非加工面ABCDABCD合理不合理二、标注尺寸注意事项注意事项7.7.零件中的标准结构应按规定标注零件中的标准结构应按规定标注1.符号或缩写词2.简化标注常见结构的尺寸注法一零件结构类型标注方法说明孔通孔4个M6－6H的螺纹通孔。盲孔4个M6－6H的螺纹盲孔，螺纹孔深10，作螺纹前钻孔深12。孔一般孔4个φ6深10的孔。精加工孔4个φ6钻孔深12，精加工深10的孔。锥销孔φ5为圆锥销的小头直径。孔锥形沉孔4个φ7带锥形埋头孔，锥孔口直径为13，锥面顶角为90°的孔。柱形沉孔4个φ6带圆柱形沉头孔，沉孔直径12，深3.5的孔。锪平面4个φ7带锪平孔，锪平孔直径为16的孔。锪平孔不需标注深度，一般锪平到不见毛面为止。键槽平键键槽这样标注便于测量。半圆键键槽这样标注便于选择铣刀（铣刀直径为φ）及测量。常见结构的尺寸注法二常见结构的尺寸注法三退刀槽越程槽退刀槽一般可以按“槽宽×”“直径或槽宽×”槽深的形式标注，砂轮越程槽一般用局部放大图表示，尺寸从零件手册中查。倒角当倒角为45°时，可以在倒角距离前加符“号C”，当倒角非45°时，则分别标注。中心孔下图表示A型中心孔，完工后在零件上不允许保留。§5§5零件图上零件图上技术要求技术要求的注写的注写一组视图：一组视图：结构形状完整的尺寸：完整的尺寸：大小技术要求：技术要求：保证加工制造零件时的精度，满足零件的使用性能。零件图上的技术要求一般包括：①①表面质量表面质量②②极限与配合极限与配合③③形状和位置公差形状和位置公差④④材料及热处理材料及热处理控制零件制造质量的决定性因素1.1.表面质量表面质量表面质量是一种状况，包括粗糙度、波纹度、加工纹理...
