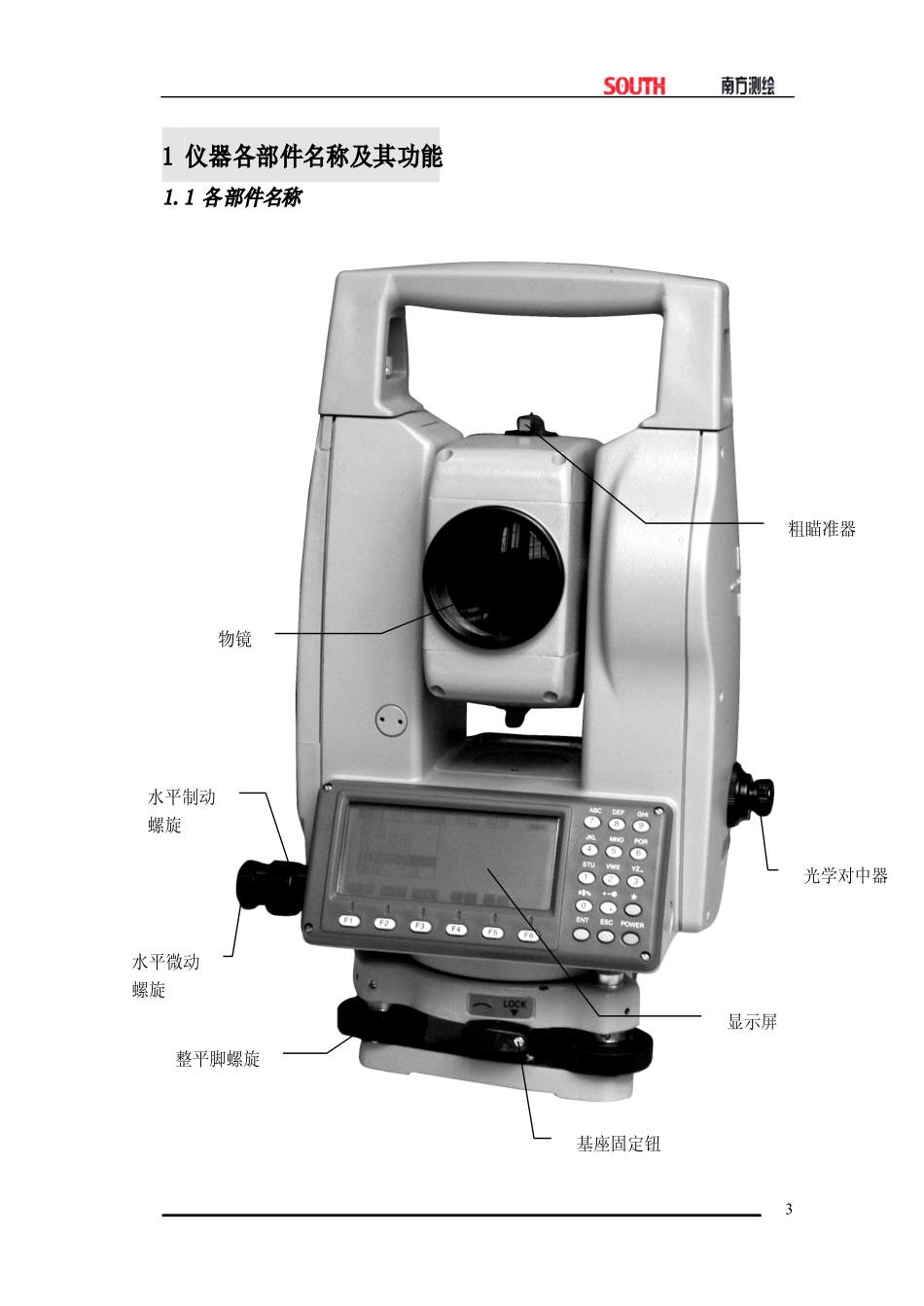

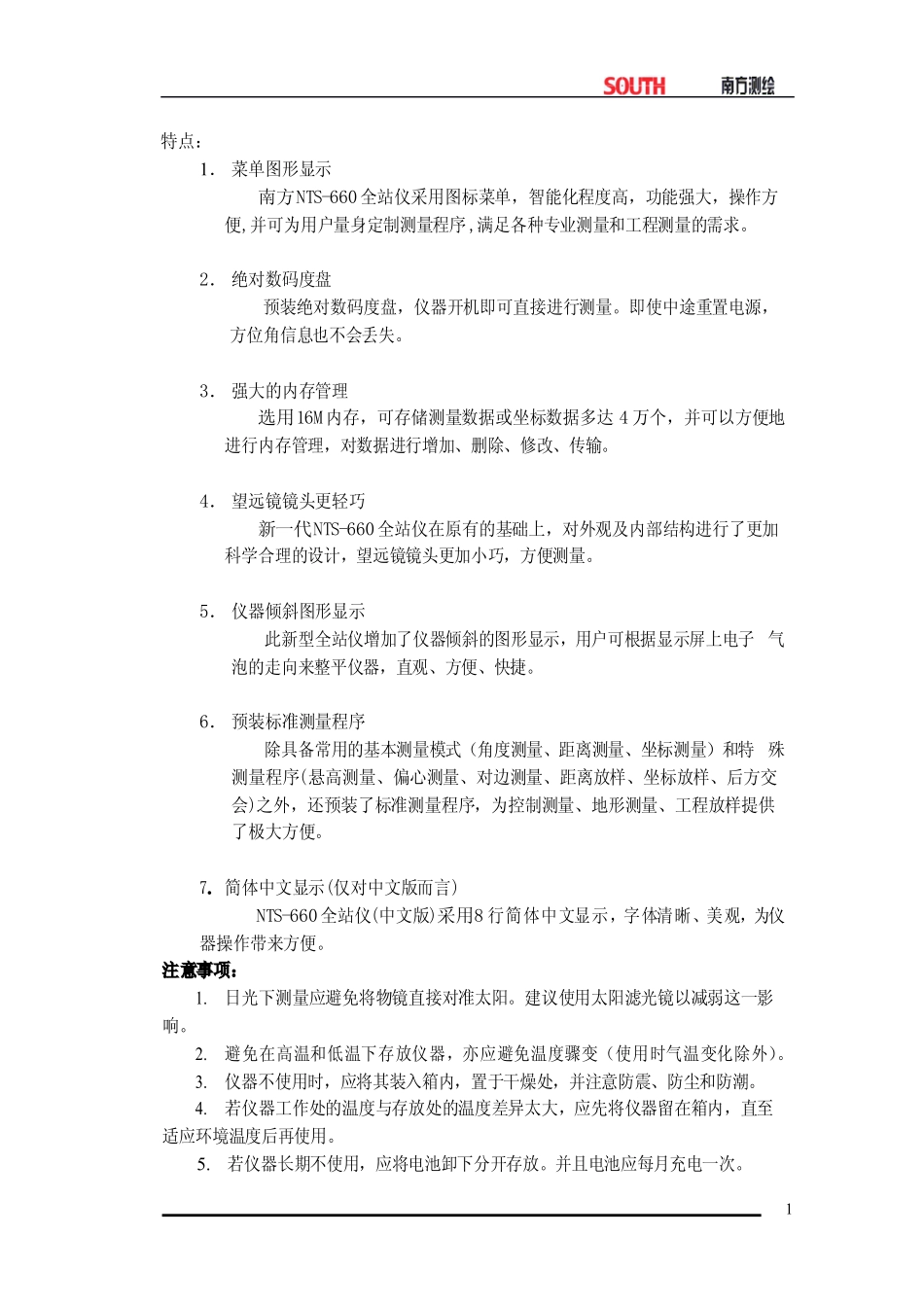

1特点：1．菜单图形显示南方NTS-660全站仪采用图标菜单，智能化程度高，功能强大，操作方便,并可为用户量身定制测量程序,满足各种专业测量和工程测量的需求。2．绝对数码度盘预装绝对数码度盘，仪器开机即可直接进行测量。即使中途重置电源，方位角信息也不会丢失。3．强大的内存管理选用16M内存，可存储测量数据或坐标数据多达4万个，并可以方便地进行内存管理，对数据进行增加、删除、修改、传输。4．望远镜镜头更轻巧新一代NTS-660全站仪在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，方便测量。5．仪器倾斜图形显示此新型全站仪增加了仪器倾斜的图形显示，用户可根据显示屏上电子气泡的走向来整平仪器，直观、方便、快捷。6．预装标准测量程序除具备常用的基本测量模式（角度测量、距离测量、坐标测量）和特殊测量程序(悬高测量、偏心测量、对边测量、距离放样、坐标放样、后方交会)之外，还预装了标准测量程序，为控制测量、地形测量、工程放样提供了极大方便。7.简体中文显示(仅对中文版而言)NTS-660全站仪(中文版)采用8行简体中文显示，字体清晰、美观，为仪器操作带来方便。注意事项：1.日光下测量应避免将物镜直接对准太阳。建议使用太阳滤光镜以减弱这一影响。2.避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。3.仪器不使用时，应将其装入箱内，置于干燥处，并注意防震、防尘和防潮。4.若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至适应环境温度后再使用。5.若仪器长期不使用，应将电池卸下分开存放。并且电池应每月充电一次。26．运输仪器时应将其装于箱内进行，运输过程中要小心，避免挤压、碰撞和剧烈震动。长途运输最好在箱子周围使用软垫。7．架设仪器时，尽可能使用木脚架。因为使用金属脚架可能会引起震动影响测量精度。8．外露光学器件需要清洁时，应用脱脂棉或镜头纸轻轻擦净，切不可用其它物品擦拭。9．仪器使用完毕后，应用绒布或毛刷清除仪器表面灰尘。仪器被雨水淋湿后，切勿通电开机，应用干净软布擦干并在通风处放一段时间。10．作业前应仔细全面检查仪器，确定仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。11．若发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。31仪器各部件名称及其功能1.1各部件名称粗瞄准器物镜光学对中器水平制动螺旋水平微动螺旋显示屏基座固定钮整平脚螺旋4目镜调焦螺旋仪器中心标志管水准器电池锁紧杆电池NB-30望远镜调焦螺旋目镜垂直制动螺旋垂直微动螺旋数据通讯接口底板圆水准器圆水准校正螺旋望远镜把手51.2显示屏·显示屏一般上面几行显示观测数据，底行显示软键功能，它随测量模式的不同而变化。·对比度利用星键(★)可调整显示屏的对比度和亮度。·示例角度测量模式距离测量模式垂直角(V)：87°56′09″垂直角（V）：87°56′09″水平角（HR）：180°44′38″水平角（HR）：180°44′38″斜距（SD）：12.345m·显示符号1.3操作键【角度测量】V：87°56′09″HR：180°44′38″斜距平距坐标置零锁定P1↓符号含义符号含义V垂直角*电子测距正在进行V％百分度m以米为单位HR水平角（右角）ft以英尺为单位HL水平角（左角）F精测模式HD平距T跟踪模式（10mm）VD高差R重复测量SD斜距S单次测量N北向坐标NN次测量E东向坐标ppm大气改正值Z天顶方向坐标psm棱镜常数值【斜距测量】V：87°56′09″HR：180°44′38″SD：12.345PSM30PPM0(m)F.R斜距平距坐标置零锁定P1↓61.4功能键（软键）软键功能标记在显示屏的底行。该功能随测量模式的不同而改变。[F1][F2][F3][F4][F5][F6]按键名称功能F1～F6软键功能参见所显示的信息0～9数字键输入数字，用于欲置数值A～/字母键输入字母ESC退出键退回到前一个显示屏或前一个模式★星键用于仪器若干常用功能的操作ENT回车键数据输入结束并认可时按此键POWER电源键控制电源的开/关【角度测量】V：87°56′09″HR：180°44′38″斜距平距坐标置零锁定P1↓软键F1-F6电源开关键退出键回车键星键7软键角度测量斜距测量平距测量坐标测量模式显示软键功能角度测量斜...
