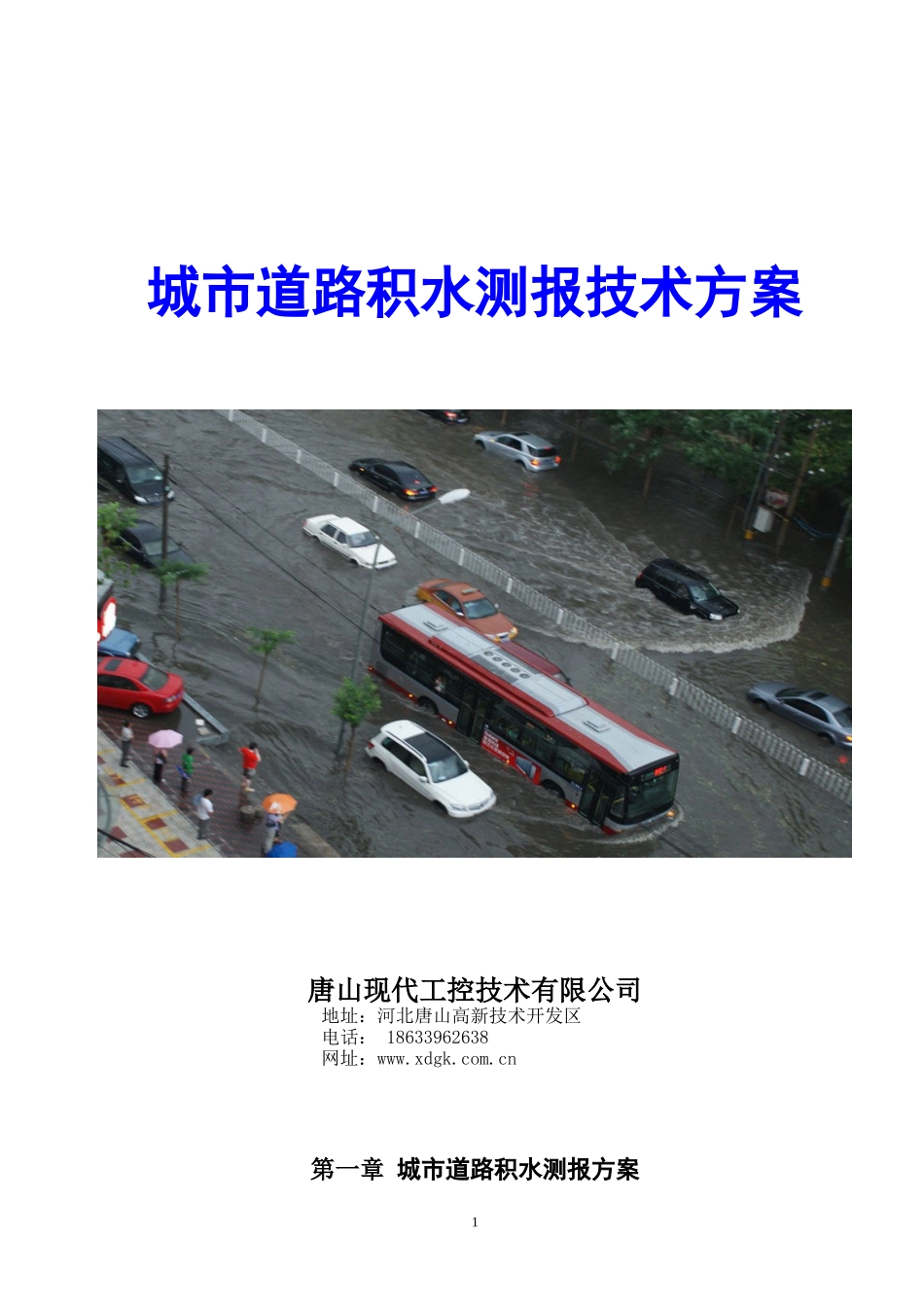

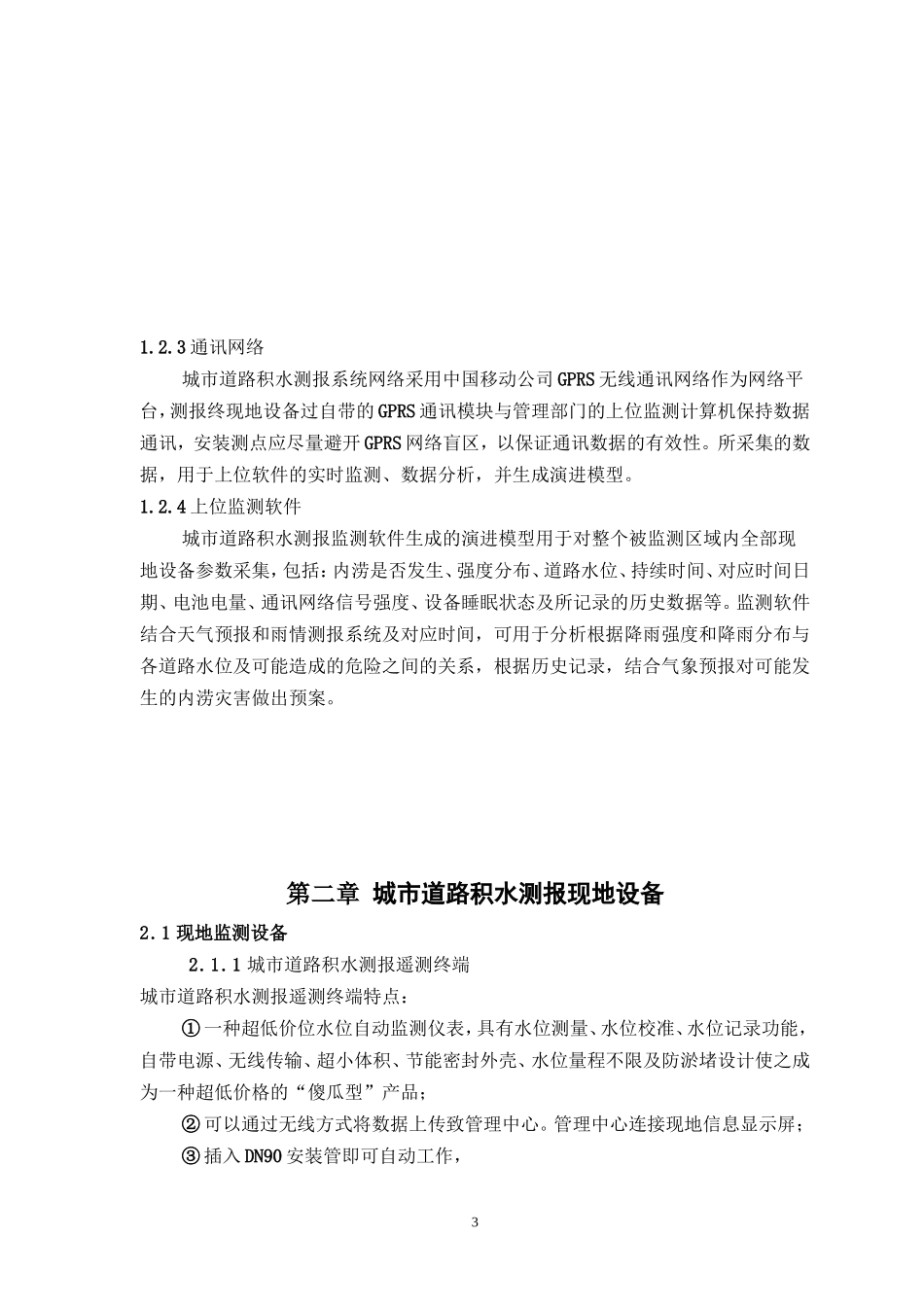

城市道路积水测报技术方案唐山现代工控技术有限公司地址：河北唐山高新技术开发区电话：18633962638网址：www.xdgk.com.cn第一章城市道路积水测报方案11.1概述随着气候变暖，近年来雨季及气候异常引起的城市道路积水都会给市政部门带来巨大压力，由雨季引起的河水倒灌、道路水淹、交通堵塞、桥梁建筑损毁，给国家和人民带来巨大的经济甚至生命损失。城市道路积水测报终端为一体化、超低价格、免维护、“傻瓜型”设备，对城市道路积水的水位进行实时监测、水淹报警、远程传输，对降雨强度及对城市道路水淹情况形成演进模型，实时监测，通过建立历史数据库，分析气象预报、降水强度、积水范围、排水系统之间的必然联系，对未来城市规划，未来城市道路积水的影响提前做出相应预案，减少生产、生活、经济和生命财产损失。城市道路积水测报系统主要包括：●现地监测设备；●现地信息显示设备；●通讯网络；●上位监测软件。1.2采用技术1.2.1城市道路积水测报现地监测设备城市道路积水测报现地监测设备包括城市道路积水测报遥测终端和现地信息显示设备，如LED信息显示屏。城市道路积水测报遥测终端采用导压管式一体化智能遥测水位计，利用压强传导原理把水位检测、数据采集处理、现地无线射频通讯、GPRS远程通讯、锂电池供电及防水外壳集成在一起的功能强大、价格低廉的“傻瓜型”的一体化智能水位仪表。城市道路积水测报遥测终端使得传统的水位计、二次仪表、通讯单元、太阳能电池板、昂贵价格及高难度的维护不复存在，在高可靠、免维护的条件下自动运行五年，然后更换电池。远程数据通讯采用中国移动公司的无线网络平台1.2.2现地信息显示设备当城市内涝发生时，城市道路积水测报终端在通过中国移动公司的GPRS无线公网将水位信息上传到管理部门的同时，会通过现地有线网络或现地无线通讯网络将检测到的道路水位信息发送给信息显示屏，提醒过往行人和车辆注意安全。21.2.3通讯网络城市道路积水测报系统网络采用中国移动公司GPRS无线通讯网络作为网络平台，测报终现地设备过自带的GPRS通讯模块与管理部门的上位监测计算机保持数据通讯，安装测点应尽量避开GPRS网络盲区，以保证通讯数据的有效性。所采集的数据，用于上位软件的实时监测、数据分析，并生成演进模型。1.2.4上位监测软件城市道路积水测报监测软件生成的演进模型用于对整个被监测区域内全部现地设备参数采集，包括：内涝是否发生、强度分布、道路水位、持续时间、对应时间日期、电池电量、通讯网络信号强度、设备睡眠状态及所记录的历史数据等。监测软件结合天气预报和雨情测报系统及对应时间，可用于分析根据降雨强度和降雨分布与各道路水位及可能造成的危险之间的关系，根据历史记录，结合气象预报对可能发生的内涝灾害做出预案。第二章城市道路积水测报现地设备2.1现地监测设备2.1.1城市道路积水测报遥测终端城市道路积水测报遥测终端特点：①一种超低价位水位自动监测仪表，具有水位测量、水位校准、水位记录功能，自带电源、无线传输、超小体积、节能密封外壳、水位量程不限及防淤堵设计使之成为一种超低价格的“傻瓜型”产品；②可以通过无线方式将数据上传致管理中心。管理中心连接现地信息显示屏；③插入DN90安装管即可自动工作，3④内置锂电池可保证正常上传数据6500次，带有电池低电压报警；⑤压力罩防淤堵结构保证不会造成传感器的严重淤堵；⑥用无线手操器经射频网络进行水位校准；⑦在非内涝期进入睡眠以节省电量，并定时上报电池电量作为“睡眠心跳”检验装置是否正常（通常“睡眠心跳”上报期为1天）；⑧通过GPRS无线网络与远程上位计算机进行数据传输。城市道路积水测报遥测终端技术数据：●产品型号：XD-2206●水位量程：0-3米●最小水位：0.05米●测量精度：0.3%●锂电池寿命：正常上传数据6500次(根据测点处GPRS信号强度)●工作温度：-35℃～80℃●采集时间间隔：3分钟（可设）●数据上传时间间隔：5-10分钟（可设）●睡眠心跳上报时间：1天●现地通讯接口：无线射频，2.4G，标准MODE-BUS●远程通讯网络：GPRS网络●通讯协议：采用标准MODE-BUS协议，完全公开，方便融入第三方监测软件。2.1.2现地信息显示...
