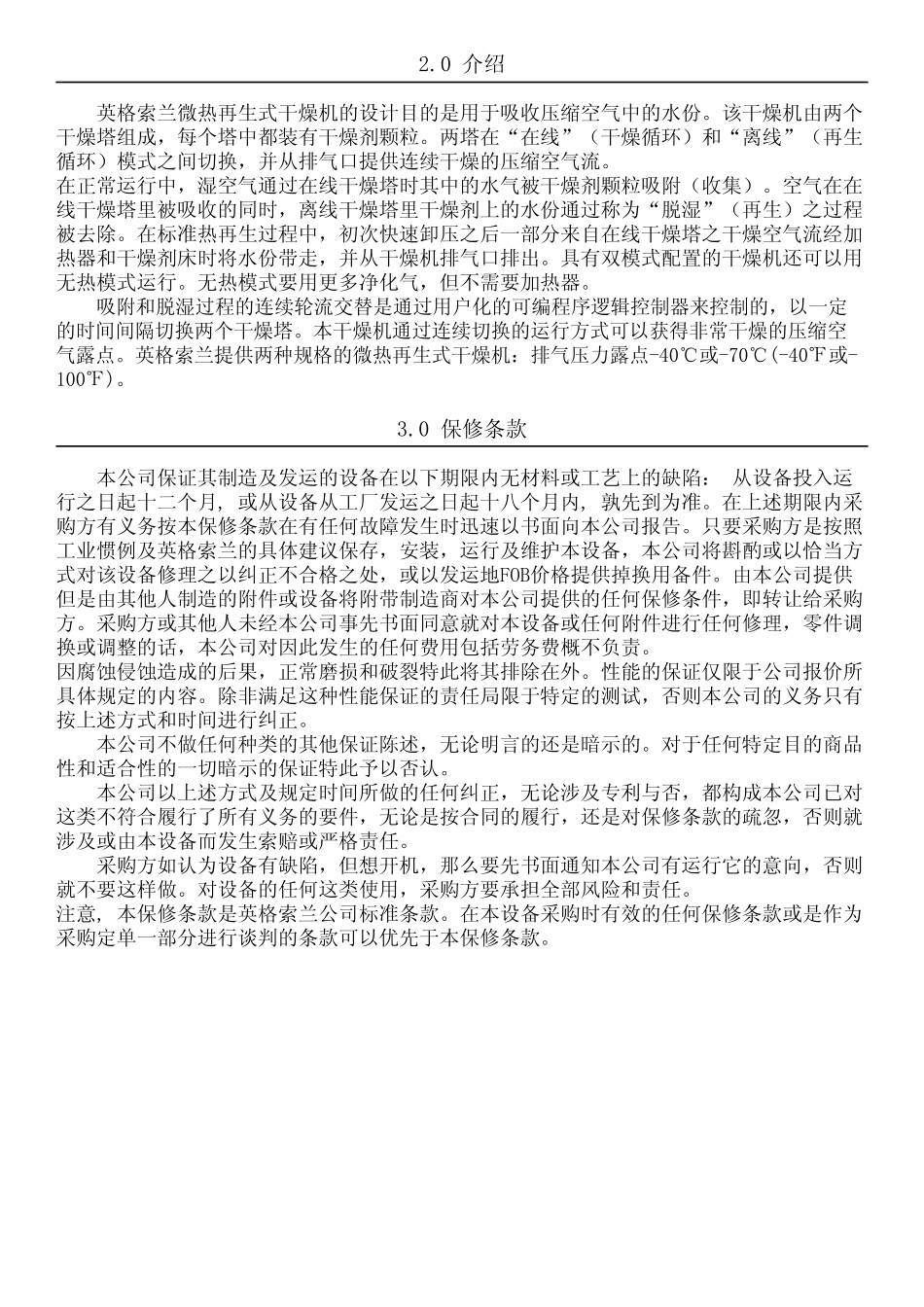

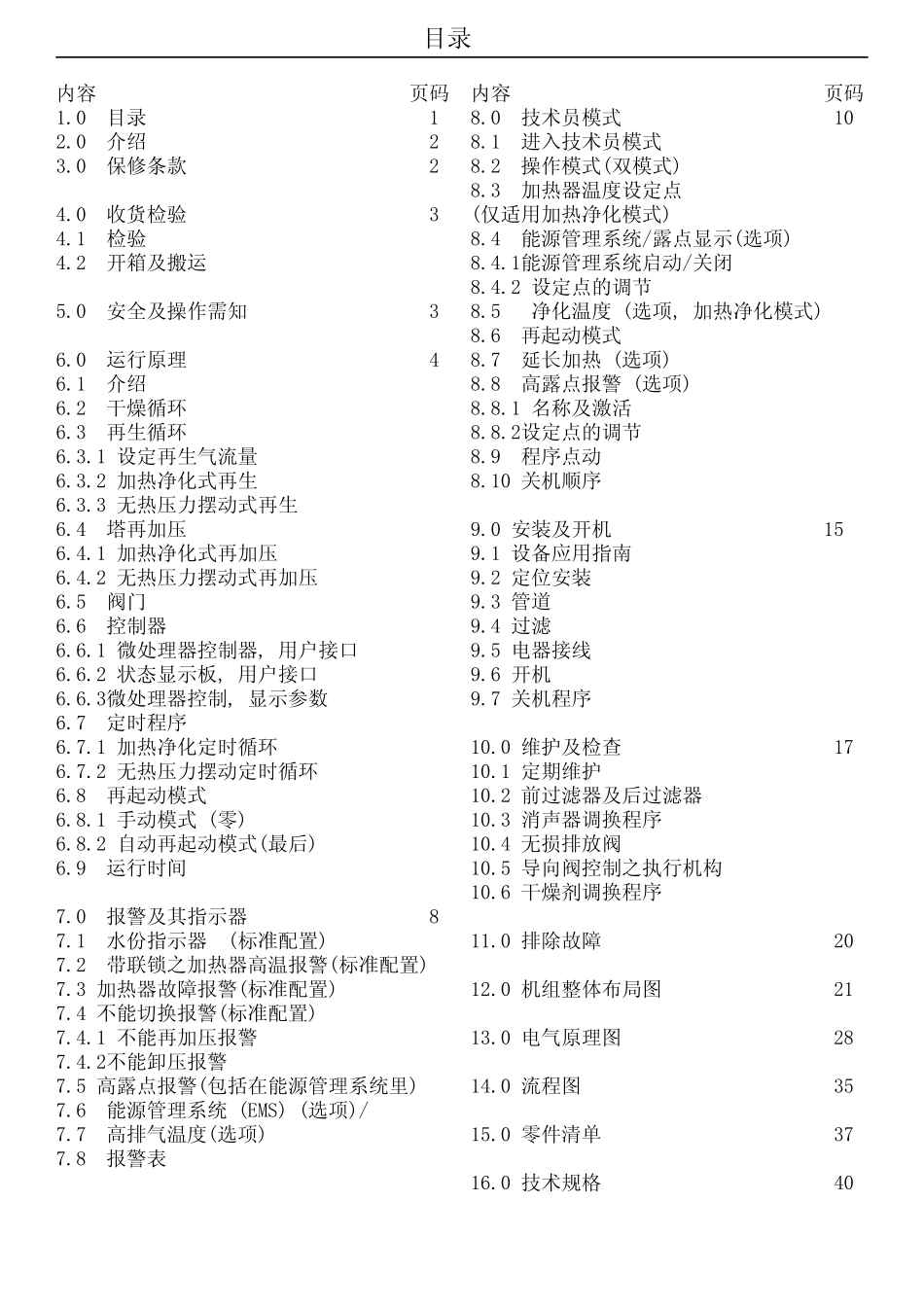

SaveTheseInstructionsOperationManualandPartlistEHSERIESDESSICANTDRYER微热再生吸附式干燥机D425IE-D5100IE19050236EditionAApril2009内容页码1.0目录12.0介绍23.0保修条款24.0收货检验34.1检验4.2开箱及搬运5.0安全及操作需知36.0运行原理46.1介绍6.2干燥循环6.3再生循环6.3.1设定再生气流量6.3.2加热净化式再生6.3.3无热压力摆动式再生6.4塔再加压6.4.1加热净化式再加压6.4.2无热压力摆动式再加压6.5阀门6.6控制器6.6.1微处理器控制器,用户接口6.6.2状态显示板,用户接口6.6.3微处理器控制,显示参数6.7定时程序6.7.1加热净化定时循环6.7.2无热压力摆动定时循环6.8再起动模式6.8.1手动模式(零)6.8.2自动再起动模式(最后)6.9运行时间7.0报警及其指示器87.1水份指示器(标准配置)7.2带联锁之加热器高温报警(标准配置)7.3加热器故障报警(标准配置)7.4不能切换报警(标准配置)7.4.1不能再加压报警7.4.2不能卸压报警7.5高露点报警(包括在能源管理系统里)7.6能源管理系统(EMS)(选项)/7.7高排气温度(选项)7.8报警表内容页码8.0技术员模式108.1进入技术员模式8.2操作模式(双模式)8.3加热器温度设定点(仅适用加热净化模式)8.4能源管理系统/露点显示(选项)8.4.1能源管理系统启动/关闭8.4.2设定点的调节8.5净化温度(选项,加热净化模式)8.6再起动模式8.7延长加热(选项)8.8高露点报警(选项)8.8.1名称及激活8.8.2设定点的调节8.9程序点动8.10关机顺序9.0安装及开机159.1设备应用指南9.2定位安装9.3管道9.4过滤9.5电器接线9.6开机9.7关机程序10.0维护及检查1710.1定期维护10.2前过滤器及后过滤器10.3消声器调换程序10.4无损排放阀10.5导向阀控制之执行机构10.6干燥剂调换程序11.0排除故障2012.0机组整体布局图2113.0电气原理图2814.0流程图3515.0零件清单3716.0技术规格40目录2.0介绍英格索兰微热再生式干燥机的设计目的是用于吸收压缩空气中的水份。该干燥机由两个干燥塔组成，每个塔中都装有干燥剂颗粒。两塔在“在线”（干燥循环）和“离线”（再生循环）模式之间切换，并从排气口提供连续干燥的压缩空气流。在正常运行中，湿空气通过在线干燥塔时其中的水气被干燥剂颗粒吸附（收集）。空气在在线干燥塔里被吸收的同时，离线干燥塔里干燥剂上的水份通过称为“脱湿”（再生）之过程被去除。在标准热再生过程中，初次快速卸压之后一部分来自在线干燥塔之干燥空气流经加热器和干燥剂床时将水份带走，并从干燥机排气口排出。具有双模式配置的干燥机还可以用无热模式运行。无热模式要用更多净化气，但不需要加热器。吸附和脱湿过程的连续轮流交替是通过用户化的可编程序逻辑控制器来控制的，以一定的时间间隔切换两个干燥塔。本干燥机通过连续切换的运行方式可以获得非常干燥的压缩空气露点。英格索兰提供两种规格的微热再生式干燥机：排气压力露点-40℃或-70℃(-40℉或-100℉)。3.0保修条款本公司保证其制造及发运的设备在以下期限内无材料或工艺上的缺陷：从设备投入运行之日起十二个月,或从设备从工厂发运之日起十八个月内,孰先到为准。在上述期限内采购方有义务按本保修条款在有任何故障发生时迅速以书面向本公司报告。只要采购方是按照工业惯例及英格索兰的具体建议保存，安装，运行及维护本设备，本公司将斟酌或以恰当方式对该设备修理之以纠正不合格之处，或以发运地FOB价格提供掉换用备件。由本公司提供但是由其他人制造的附件或设备将附带制造商对本公司提供的任何保修条件，即转让给采购方。采购方或其他人未经本公司事先书面同意就对本设备或任何附件进行任何修理，零件调换或调整的话，本公司对因此发生的任何费用包括劳务费概不负责。因腐蚀侵蚀造成的后果，正常磨损和破裂特此将其排除在外。性能的保证仅限于公司报价所具体规定的内容。除非满足这种性能保证的责任局限于特定的测试，否则本公司的义务只有按上述方式和时间进行纠正。本公司不做任何种类的其他保证陈述，无论明言的还是暗示的。对于任何特定目的商品性和适合性的一切暗示的保证特此予以否认。本公司以上述方式及规定时间所做的任何纠正，无论涉及专利与否，都构成本公司已对这类不符合履行了所有义务的要件，无论是按...
