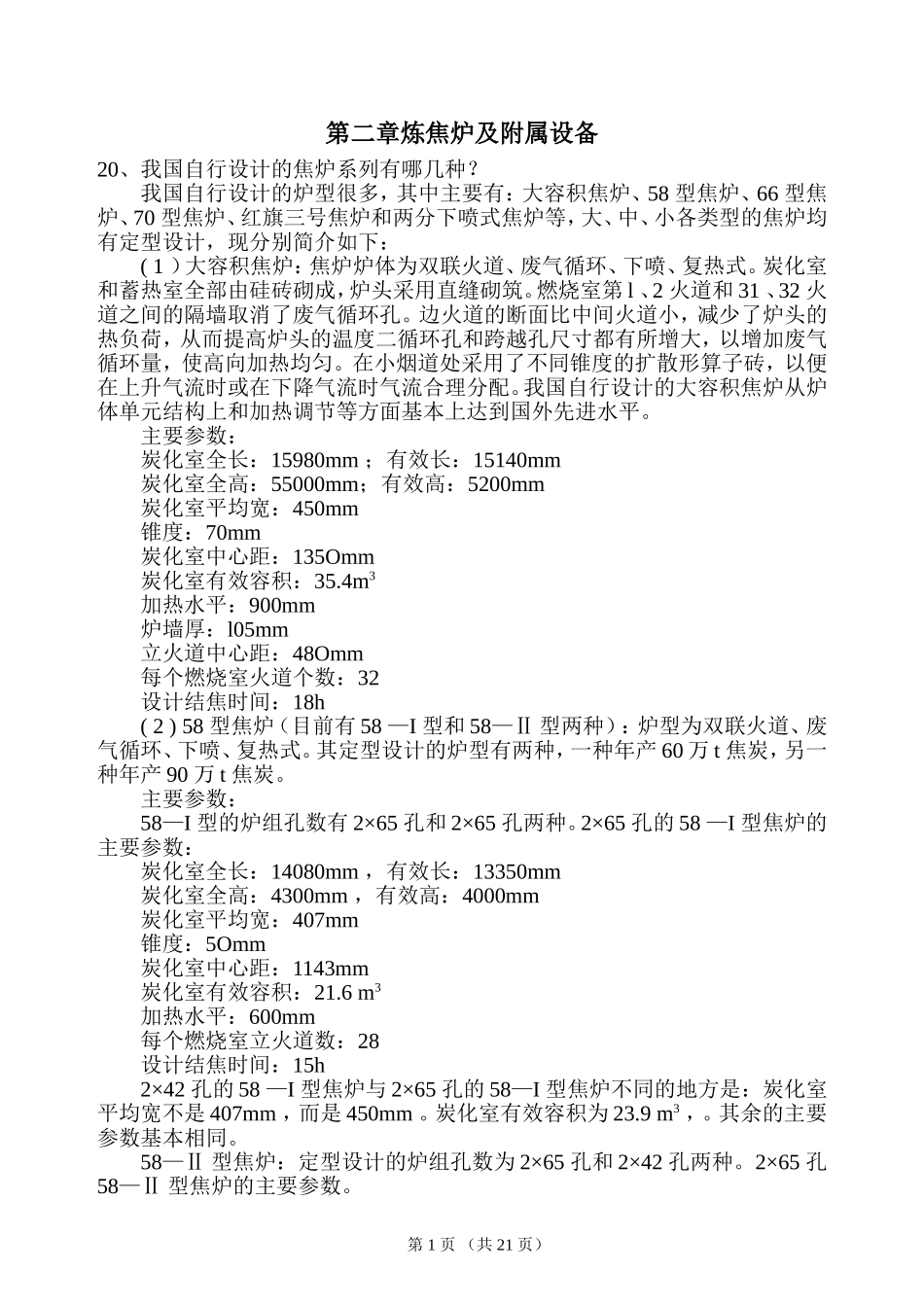

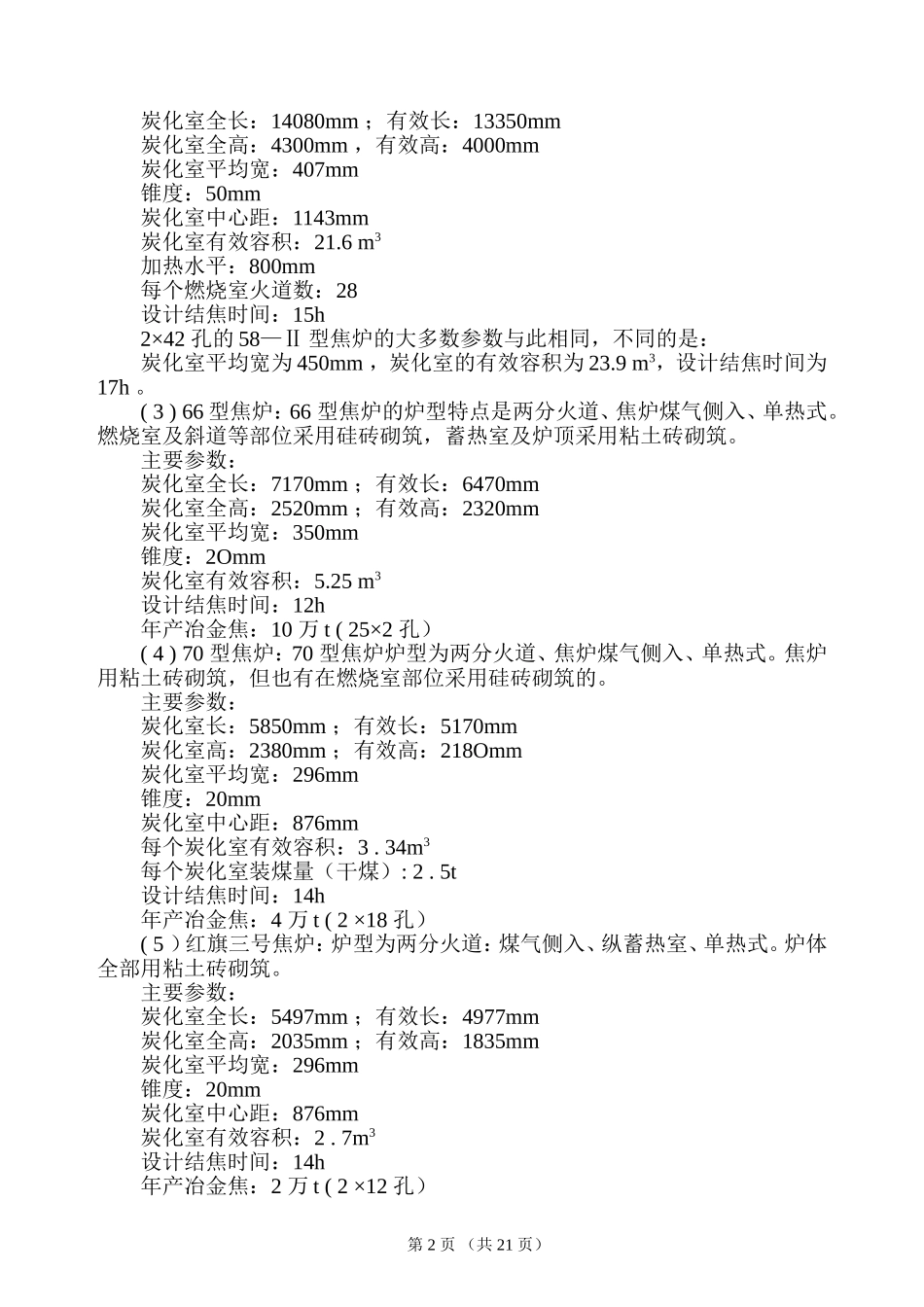

第二章炼焦炉及附属设备20、我国自行设计的焦炉系列有哪几种？我国自行设计的炉型很多，其中主要有：大容积焦炉、58型焦炉、66型焦炉、70型焦炉、红旗三号焦炉和两分下喷式焦炉等，大、中、小各类型的焦炉均有定型设计，现分别简介如下：(1）大容积焦炉：焦炉炉体为双联火道、废气循环、下喷、复热式。炭化室和蓄热室全部由硅砖砌成，炉头采用直缝砌筑。燃烧室第l、2火道和31、32火道之间的隔墙取消了废气循环孔。边火道的断面比中间火道小，减少了炉头的热负荷，从而提高炉头的温度二循环孔和跨越孔尺寸都有所增大，以增加废气循环量，使高向加热均匀。在小烟道处采用了不同锥度的扩散形算子砖，以便在上升气流时或在下降气流时气流合理分配。我国自行设计的大容积焦炉从炉体单元结构上和加热调节等方面基本上达到国外先进水平。主要参数：炭化室全长：15980mm；有效长：15140mm炭化室全高：55000mm；有效高：5200mm炭化室平均宽：450mm锥度：70mm炭化室中心距：135Omm炭化室有效容积：35.4m3加热水平：900mm炉墙厚：l05mm立火道中心距：48Omm每个燃烧室火道个数：32设计结焦时间：18h(2)58型焦炉（目前有58—I型和58—Ⅱ型两种）：炉型为双联火道、废气循环、下喷、复热式。其定型设计的炉型有两种，一种年产60万t焦炭，另一种年产90万t焦炭。主要参数：58—I型的炉组孔数有2×65孔和2×65孔两种。2×65孔的58—I型焦炉的主要参数：炭化室全长：14080mm，有效长：13350mm炭化室全高：4300mm，有效高：4000mm炭化室平均宽：407mm锥度：5Omm炭化室中心距：1143mm炭化室有效容积：21.6m3加热水平：600mm每个燃烧室立火道数：28设计结焦时间：15h2×42孔的58—I型焦炉与2×65孔的58—I型焦炉不同的地方是：炭化室平均宽不是407mm，而是450mm。炭化室有效容积为23.9m3，。其余的主要参数基本相同。58—Ⅱ型焦炉：定型设计的炉组孔数为2×65孔和2×42孔两种。2×65孔58—Ⅱ型焦炉的主要参数。第1页（共21页）炭化室全长：14080mm；有效长：13350mm炭化室全高：4300mm，有效高：4000mm炭化室平均宽：407mm锥度：50mm炭化室中心距：1143mm炭化室有效容积：21.6m3加热水平：800mm每个燃烧室火道数：28设计结焦时间：15h2×42孔的58—Ⅱ型焦炉的大多数参数与此相同，不同的是：炭化室平均宽为450mm，炭化室的有效容积为23.9m3，设计结焦时间为17h。(3)66型焦炉：66型焦炉的炉型特点是两分火道、焦炉煤气侧入、单热式。燃烧室及斜道等部位采用硅砖砌筑，蓄热室及炉顶采用粘土砖砌筑。主要参数：炭化室全长：7170mm；有效长：6470mm炭化室全高：2520mm；有效高：2320mm炭化室平均宽：350mm锥度：2Omm炭化室有效容积：5.25m3设计结焦时间：12h年产冶金焦：10万t(25×2孔）(4)70型焦炉：70型焦炉炉型为两分火道、焦炉煤气侧入、单热式。焦炉用粘土砖砌筑，但也有在燃烧室部位采用硅砖砌筑的。主要参数：炭化室长：5850mm；有效长：5170mm炭化室高：2380mm；有效高：218Omm炭化室平均宽：296mm锥度：20mm炭化室中心距：876mm每个炭化室有效容积：3.34m3每个炭化室装煤量（干煤）:2.5t设计结焦时间：14h年产冶金焦：4万t(2×18孔）(5）红旗三号焦炉：炉型为两分火道：煤气侧入、纵蓄热室、单热式。炉体全部用粘土砖砌筑。主要参数：炭化室全长：5497mm；有效长：4977mm炭化室全高：2035mm；有效高：1835mm炭化室平均宽：296mm锥度：20mm炭化室中心距：876mm炭化室有效容积：2.7m3设计结焦时间：14h年产冶金焦：2万t(2×12孔）第2页（共21页）(6）两分下喷复热式焦炉：炉型为两分火道、焦炉煤气下喷、横蓄热室、复热式。主要参数：炭化室全长：11200mm；有效长：l0520mm炭化室全高：2800mm；有效高：2500mm炭化室平均宽：420mm锥度：40mm炭化室中心距：1O00mm炭化室有效容积：11.3m3设计结焦时间：16h21、炼焦炉炉体由哪几个主要部分构成？各部分的作用是什么？现代焦炉炉体主要由炉顶区、炭化室、燃烧室、斜道区、蓄热室、小烟道、烟道、烟囱等单元结构构成（图7）。图7近代水平室式炼焦炉的结构图1—炉顶区；2—炭化室；3—立火道；4—斜道；5—格子砖；6—蓄热室7—小烟道；8—分烟道；9—箅子...
