国网智能表及采集外观终端尺寸汇总VIP免费

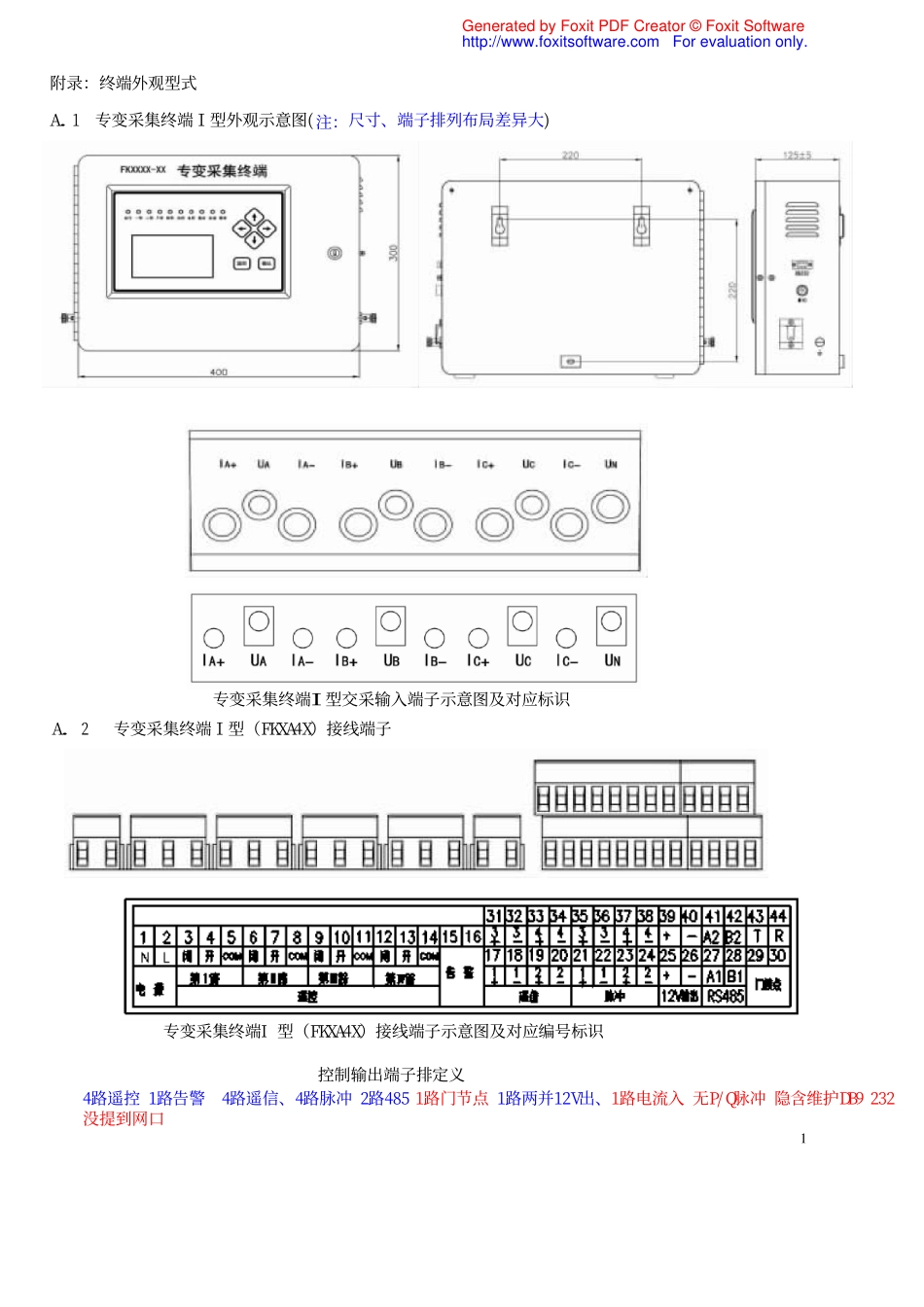

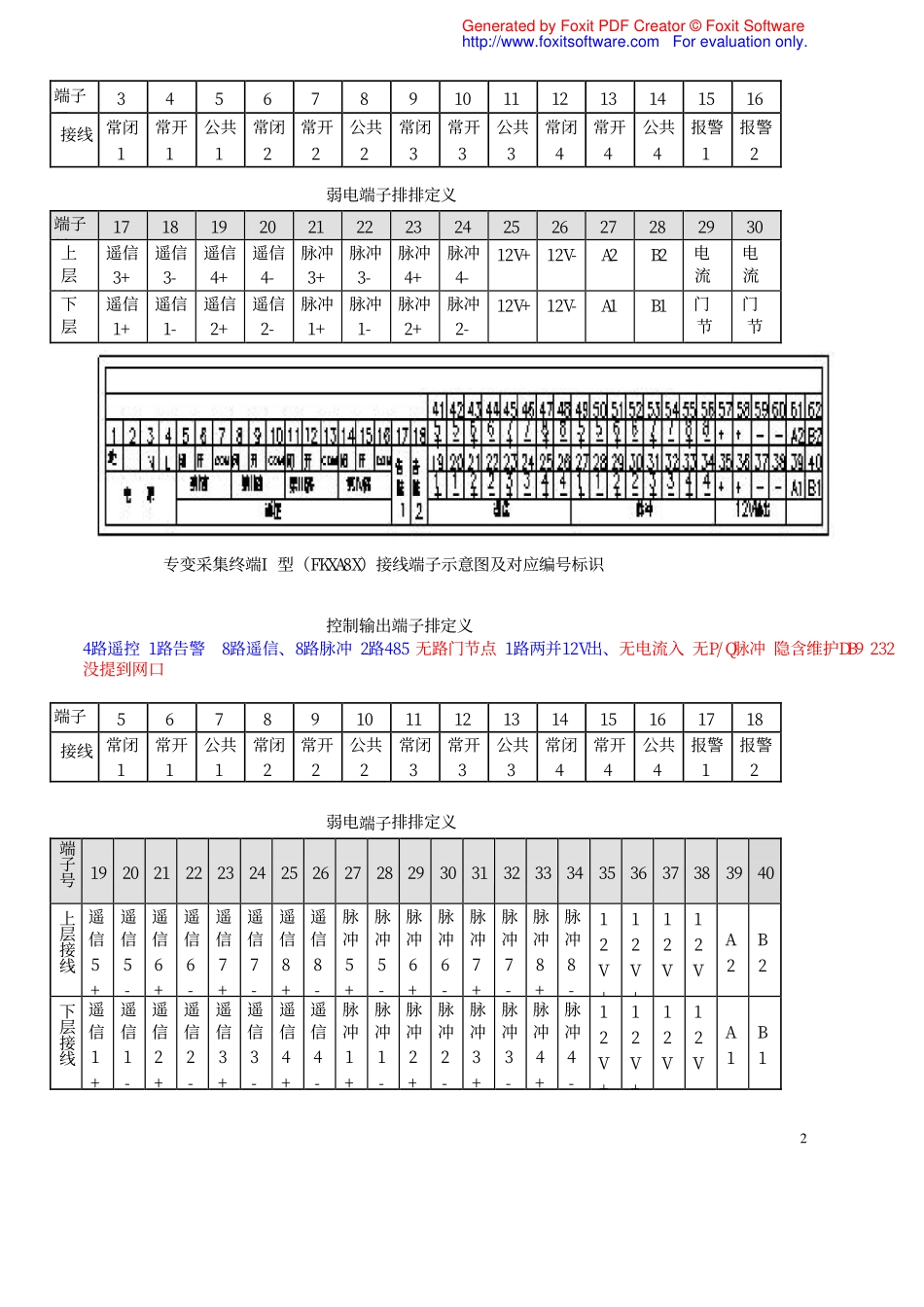

1附录：终端外观型式A.1专变采集终端Ⅰ型外观示意图(注：尺寸、端子排列布局差异大)专变采集终端I型交采输入端子示意图及对应标识A.2专变采集终端Ⅰ型（FKXA4X）接线端子专变采集终端I型（FKXA4X）接线端子示意图及对应编号标识控制输出端子排定义4路遥控1路告警4路遥信、4路脉冲2路4851路门节点1路两并12V出、1路电流入无P/Q脉冲隐含维护DB9232没提到网口GeneratedbyFoxitPDFCreator©FoxitSoftwarehttp://www.foxitsoftware.comForevaluationonly.2A.3.3专变采集终端Ⅰ型（FKXA8X）接线端子专变采集终端Ⅰ型（FKXA8X）接线端子示意图及对应编号标识见图5。端子号345678910111213141516接线常闭1常开1公共1常闭2常开2公共2常闭3常开3公共3常闭4常开4公共4报警1报警2弱电端子排排定义端子号1718192021222324252627282930上层接遥信3+遥信3-遥信4+遥信4-脉冲3+脉冲3-脉冲4+脉冲4-12V+12V-A2B2电流环电流环下层遥信1+遥信1-遥信2+遥信2-脉冲1+脉冲1-脉冲2+脉冲2-12V+12V-A1B1门节门节专变采集终端I型（FKXA8X）接线端子示意图及对应编号标识控制输出端子排定义4路遥控1路告警8路遥信、8路脉冲2路485无路门节点1路两并12V出、无电流入无P/Q脉冲隐含维护DB9232没提到网口端子号56789101112131415161718接线常闭1常开1公共1常闭2常开2公共2常闭3常开3公共3常闭4常开4公共4报警1报警2弱电端子排排定义端子号19202122232425262728293031323334353637383940上层接线遥信5+遥信5-遥信6+遥信6-遥信7+遥信7-遥信8+遥信8-脉冲5+脉冲5-脉冲6+脉冲6-脉冲7+脉冲7-脉冲8+脉冲8-12V+12V+12V-12V-A2B2下层接线遥信1+遥信1-遥信2+遥信2-遥信3+遥信3-遥信4+遥信4-脉冲1+脉冲1-脉冲2+脉冲2-脉冲3+脉冲3-脉冲4+脉冲4-12V+12V+12V-12V-A1B1GeneratedbyFoxitPDFCreator©FoxitSoftwarehttp://www.foxitsoftware.comForevaluationonly.3B.1专变采集终端Ⅱ型外观尺寸示意图专变采集终端Ⅱ型外观示意图专变采集终端Ⅱ型侧视/后视尺寸示意图GeneratedbyFoxitPDFCreator©FoxitSoftwarehttp://www.foxitsoftware.comForevaluationonly.4B.2专变采集终端Ⅱ型接线端子示意图专变采集终端Ⅱ型（FKXB2X）接线端子示意图专变采集终端Ⅱ型（FKXB2X）接线端子示意图控制输出端子排定义2路遥控1路告警8路遥信、2路脉冲2路485无路门节点1路两并12V出、无电流入无P/Q脉冲隐含维护DB9232没提到网口所有的专变终端：远程通信接口终端与主站数据传输通道可采用专网230MHz，无线公网（GSM/GPRS/CDMA等）、电话PSTN、以太网等通讯方式。本地通信——终端的本地抄表接口采用RS485。——与交采等外部智能设备通信采用RS485接口。——调试维护接口可采用红外、小无线、RS232、USB接口之一——客户数据接口可采用RS232、RJ-45、RS485接口之一。端子号345678910接线常闭1常开1公共1常闭2常开2公共2报警1报警2弱电端子排排定义端子号1112131415161718192021222324252627282930接线脉冲1+脉冲1-脉冲2+脉冲2-备用备用备用备用遥信1+遥信1-遥信2+遥信2-备用备用备用备用12V+12V+12V-12V-端子号3132333435363738GeneratedbyFoxitPDFCreator©FoxitSoftwarehttp://www.foxitsoftware.comForevaluationonly.5接线A1B1A2B2备用备用备用备用GeneratedbyFoxitPDFCreator©FoxitSoftwarehttp://www.foxitsoftware.comForevaluationonly.6123456789101112131415161718192021222324252627282930313233343536NL闭开闭开闭开闭开+-+-+-+-+-+-第I路第II路第III第IV路第I路第II路第III第IV第V第VI路++--第I路第II路电源遥控告警1告警2开关12V专变采集终端Ⅱ型（FKXB4X）接线端子示意图控制输出端子排定义4路遥控1路告警6路遥信、8路脉冲2路485无路门节点1路两并12V出、无电流入无P/Q脉冲隐含维护DB9232没提到网口端子号345678910111213141516接线常闭1常开1公共1常闭2常开2公共2常闭3常开3公共3常闭4常开4公共4报警1报警2弱电端子排排定义端子1718192021222324252627282930313233343536接线开关量1+开关量1-开关量2+开关量2-开关量3+开关量3-开关量4+开关量4-开关量5+开关量5-开关量6+开关量6-12V+12V+12V-12V-A1B1A2B2C.1专变采集终端Ⅲ型外观尺寸示意...
