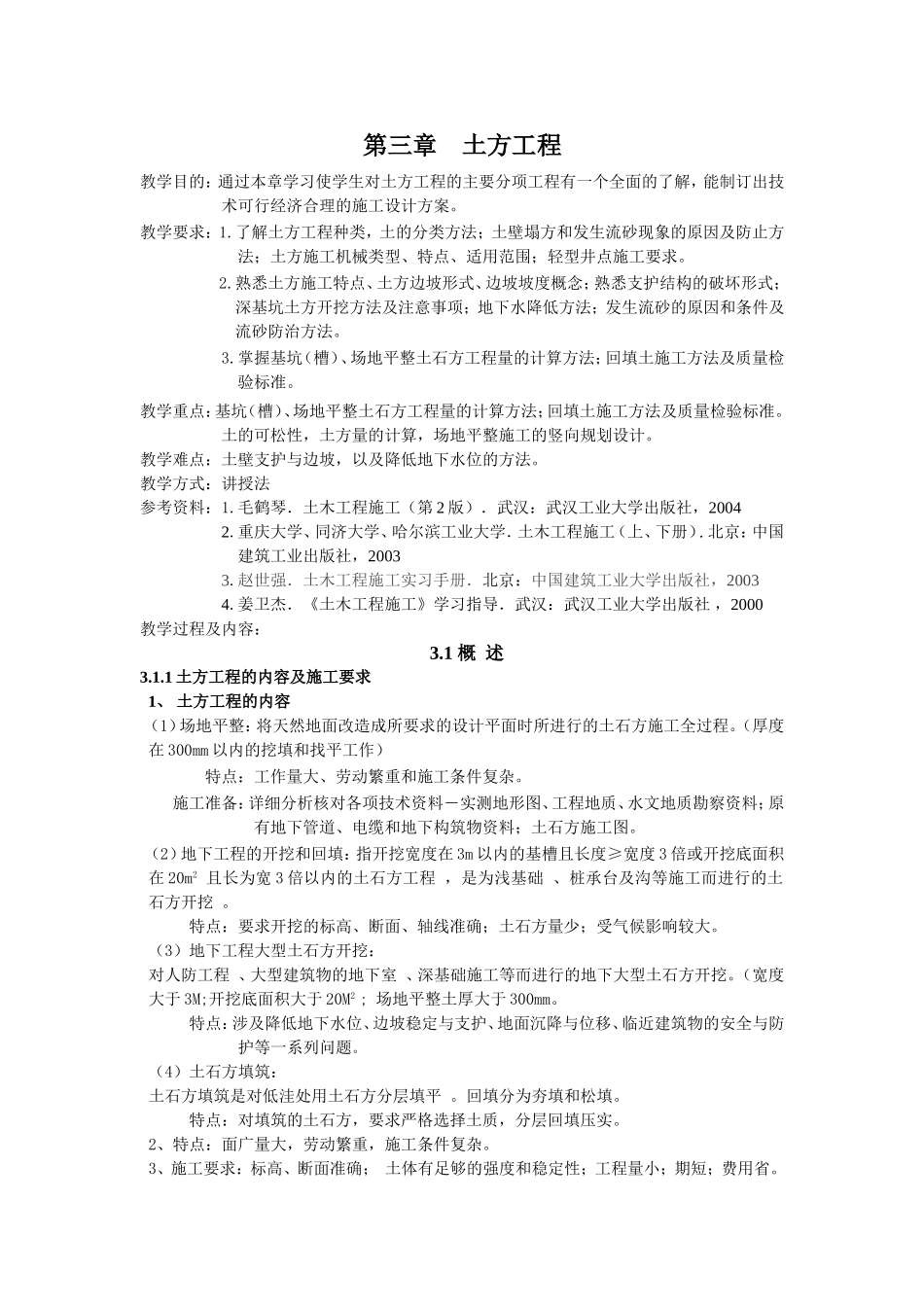

第三章土方工程教学目的:通过本章学习使学生对土方工程的主要分项工程有一个全面的了解,能制订出技术可行经济合理的施工设计方案。教学要求:1.了解土方工程种类,土的分类方法;土壁塌方和发生流砂现象的原因及防止方法;土方施工机械类型、特点、适用范围;轻型井点施工要求。2.熟悉土方施工特点、土方边坡形式、边坡坡度概念;熟悉支护结构的破坏形式;深基坑土方开挖方法及注意事项;地下水降低方法;发生流砂的原因和条件及流砂防治方法。3.掌握基坑(槽)、场地平整土石方工程量的计算方法;回填土施工方法及质量检验标准。教学重点:基坑(槽)、场地平整土石方工程量的计算方法;回填土施工方法及质量检验标准。土的可松性,土方量的计算,场地平整施工的竖向规划设计。教学难点:土壁支护与边坡,以及降低地下水位的方法。教学方式:讲授法参考资料:1.毛鹤琴.土木工程施工(第2版).武汉:武汉工业大学出版社,20042.重庆大学、同济大学、哈尔滨工业大学.土木工程施工(上、下册).北京:中国建筑工业出版社,20033.赵世强.土木工程施工实习手册.北京:中国建筑工业大学出版社,20034.姜卫杰.《土木工程施工》学习指导.武汉:武汉工业大学出版社,2000教学过程及内容:3.1概述3.1.1土方工程的内容及施工要求1、土方工程的内容(1)场地平整:将天然地面改造成所要求的设计平面时所进行的土石方施工全过程。(厚度在300mm以内的挖填和找平工作)特点:工作量大、劳动繁重和施工条件复杂。施工准备:详细分析核对各项技术资料―实测地形图、工程地质、水文地质勘察资料;原有地下管道、电缆和地下构筑物资料;土石方施工图。(2)地下工程的开挖和回填:指开挖宽度在3m以内的基槽且长度≥宽度3倍或开挖底面积在20m2且长为宽3倍以内的土石方工程,是为浅基础、桩承台及沟等施工而进行的土石方开挖。特点:要求开挖的标高、断面、轴线准确;土石方量少;受气候影响较大。(3)地下工程大型土石方开挖:对人防工程、大型建筑物的地下室、深基础施工等而进行的地下大型土石方开挖。(宽度大于3M;开挖底面积大于20M2;场地平整土厚大于300mm。特点:涉及降低地下水位、边坡稳定与支护、地面沉降与位移、临近建筑物的安全与防护等一系列问题。(4)土石方填筑:土石方填筑是对低洼处用土石方分层填平。回填分为夯填和松填。特点:对填筑的土石方,要求严格选择土质,分层回填压实。2、特点:面广量大,劳动繁重,施工条件复杂。3、施工要求:标高、断面准确;土体有足够的强度和稳定性;工程量小;期短;费用省。4、资料准备:建设单位应向施工单位提供场地实测地形图;原有地下管线,构筑物竣工图;土石方施工图;以及工程地质、水文、气象等技术资料;以便编制施工组织设计(或施工方案),并应提供平面控制桩和水准点,作为工程测量和验收的依据。5、施工方案(1)根据工程条件,选择适宜的施工方案和效率高,费用低的机械;(2)合理调配土石方,使工程量最小;(3)合理组织机械施工,保证机械发挥最大的使用效率;(4)安排好道路、排水、降水、土壁支撑等一切准备和辅助工作;(5)合理安排施工计划,尽量避免雨季施工;(6)保证工程质量,对施工中可能遇到的问题如流沙、边坡稳定等进行技术分析,并提出解决措施;(7)有确保施工安全的措施。2、土的工程分类及性质(1)分类标准:开挖的难易程度前四类(土)松软土普通土坚土沙砾坚土后四类(岩石)软石次坚石坚石特坚石一般用锹、锄头挖掘,少许用镐翻松后开挖用锹、锄头挖掘主要用镐,少许用锹、锄头开挖,部分须用撬棍一般先用镐、撬棍,然后用锹挖掘,部分须用锲子及大锤须用镐或撬棍、大锤,部分用爆破方法开挖须用爆破方法开挖,部分用风镐须用爆破方法进行开挖须用爆破方法进行开挖(2)土的工程性质土有三相,固相、液相和气相。1)土的天然密度():土在天然状态下单位体积的质量。一般粘性土:18~20KN/m3;砂土:16~20KN/m32)土的干密度(d):单位体积土中的固体颗粒的质量。干密度越大,表示土越密实。是评定土体密实程度的标准,以控制填土工程质量。3)土的可松性(K):天然土经开挖后,...
