第十章 建筑工程测量VIP免费

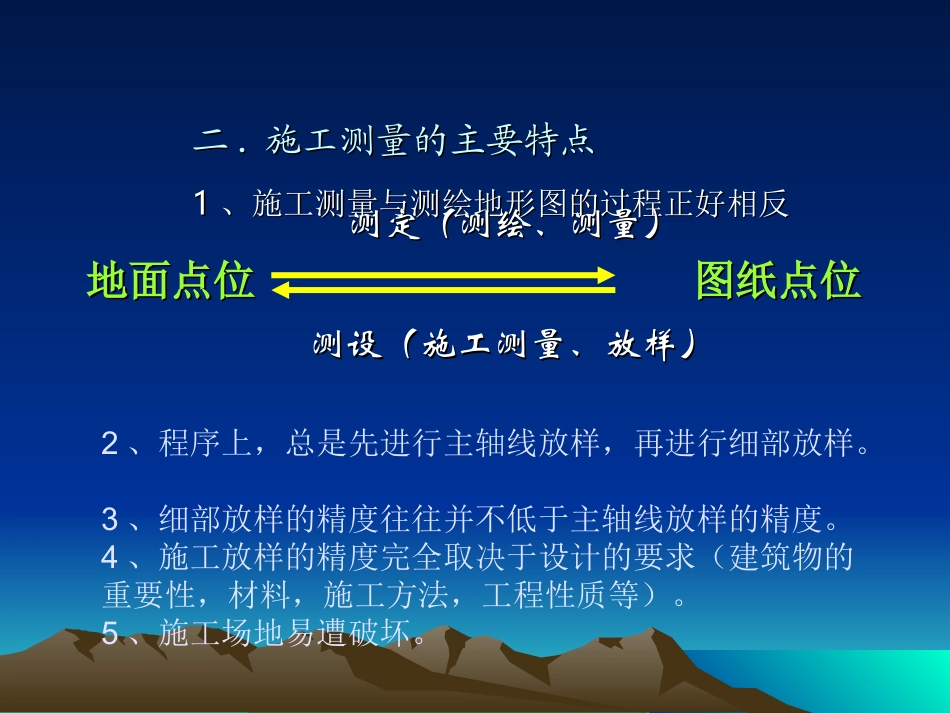

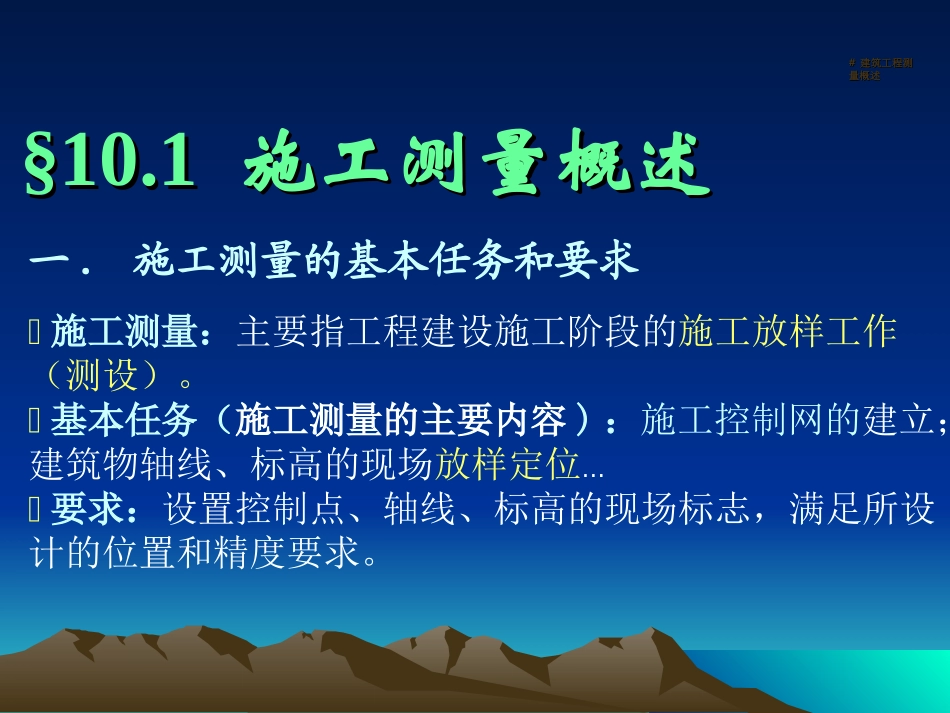

第十章第十章工业与民用建筑施工业与民用建筑施工测量工测量##建筑工程测建筑工程测量概述量概述§10.1§10.1施工测量概述施工测量概述施工测量：主要指工程建设施工阶段的施工放样工作（测设）。基本任务（施工测量的主要内容)：施工控制网的建立；建筑物轴线、标高的现场放样定位…要求：设置控制点、轴线、标高的现场标志，满足所设计的位置和精度要求。一.施工测量的基本任务和要求二二..施工测量的主要特点施工测量的主要特点11、施工测量与测绘地形图的过程正好相反、施工测量与测绘地形图的过程正好相反测定（测绘、测量）测定（测绘、测量）地面点位地面点位图纸点位图纸点位测设（施工测量、放样）测设（施工测量、放样）2、程序上，总是先进行主轴线放样，再进行细部放样。3、细部放样的精度往往并不低于主轴线放样的精度。4、施工放样的精度完全取决于设计的要求（建筑物的重要性，材料，施工方法，工程性质等）。5、施工场地易遭破坏。建筑建筑施工控制测量施工控制测量为施工场地建立施工专用控制网平面控制：建筑基线、建筑方格网(平坦地区)导线网、三角网(山区或条件复杂地区)高程控制：布设水准点§10.2建筑施工控制测量建筑施工控制测量一一..概述概述二二..平面施工控制网平面施工控制网特点特点特点精度要求高；采用建筑坐标系——建筑方格网(坐标轴方向与建筑群主轴线平行或垂直)；各边相互平行或垂直，且为整数；点位便于保存(布置于设计的通道位置)；测设控制点，然后调整。优点计算简单——用加、减法计算直角坐标法放样数据使用方便——布置在待测设建筑物的就近位置放样迅速——用直角坐标法放样二二..平面施工控制网平面施工控制网((一一).).建筑建筑基线基线(一)建筑基线——建筑场地较小、简单时用。1.基本形式至少三点，可作检核2.2.测设方法测设方法2.测设方法(1).根据建筑红线测设建筑基线——平行推移法123建筑红线，由拨地单位标定于现场ABCd1d1d2d2根据1、2、3点平行推移得A、B、C。调整A、B、C使B为直角，AB、BC为整数。一般精度要求：ABC=90°10″AB、BC相对误差1/10000D根据1、2点坐标与A、B、C的设计坐标反算放样数据i、Di。在测站2，用极坐标法测设A、B、C。调整A、B、C，满足直角和距离关系。建筑基线测设方法建筑基线测设方法(2)(2)(2).根据测量控制点测设建筑基线12ABC根据导线点1、2，测设建筑基线点A、B、C。((二二).).建筑方建筑方格网格网(二).建筑方格网——大、中型建筑场地用。1.建筑方格网的布置主要特点分级布置；采用建筑坐标系；考虑建筑群布局，边长取整数；测设精度高，先测设，再归化；点位须长期保存。三三).).建筑坐标建筑坐标与施工坐标的换与施工坐标的换算算(三)建筑坐标（施工坐标）与测量坐标的换算建筑坐标系：X′O′Y′测量坐标系：XOY建筑坐标系原点的测量坐标：XOYOX′轴在测量坐标系中的坐标方位角为Y′X′O′YOXOXPYPXPYPYXOP1.1.建筑坐标换算建筑坐标换算成测量坐标成测量坐标1.建筑坐标换算成测量坐标XP=X0+XP′cos-YP′sinYP=Y0+XP′sin+YP′cosYXOO′YOXOXPYPY′X′XP′YP′P例：某建筑坐标系如下图，P点在建筑坐标系中的坐标为P(40.000，80.000)，将其换算成测量坐标。建筑坐标换算成建筑坐标换算成测量坐标例测量坐标例XP=X0+XP′cos-YP′sinYP=Y0+XP′sin+YP′cosAOBP40.00080.00020°30′X0=1218.570Y0=3054.600解：由坐标转换公式：P点的测量坐标：XP=1218.570+80cos20°30′-40sin20°30′=1279.495YP=3054.600+80sin20°30′+40cos20°30′=3120.0832.2.测量坐标换算测量坐标换算成建筑坐标成建筑坐标2.测量坐标换算成建筑坐标XP′=(XP-X0)cos+(YP-Y0)sinYP′=-(XP-X0)sin+(YP-Y0)cosYXOOYOXOXPYPYXXPYPP三三..高程施工高程施工控制网控制网预埋水准点，一个工地至少设2~3个点，定期校测；点位稳固，便于保存，便于使用；布设水准路线，引测新设水准点的高程。精度满足施工要求。三三..高程施工控制网高程施工控制网建筑建...
